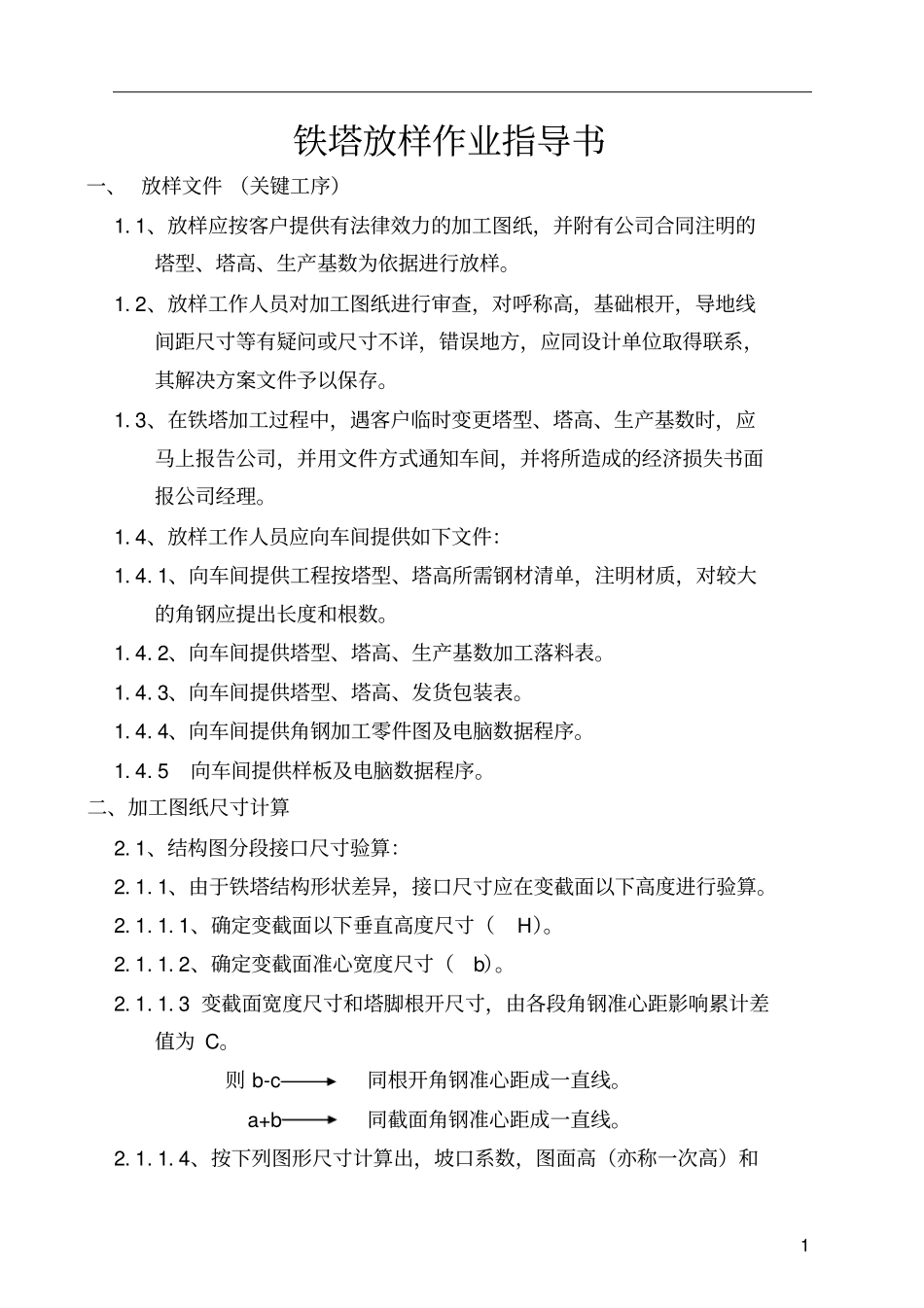

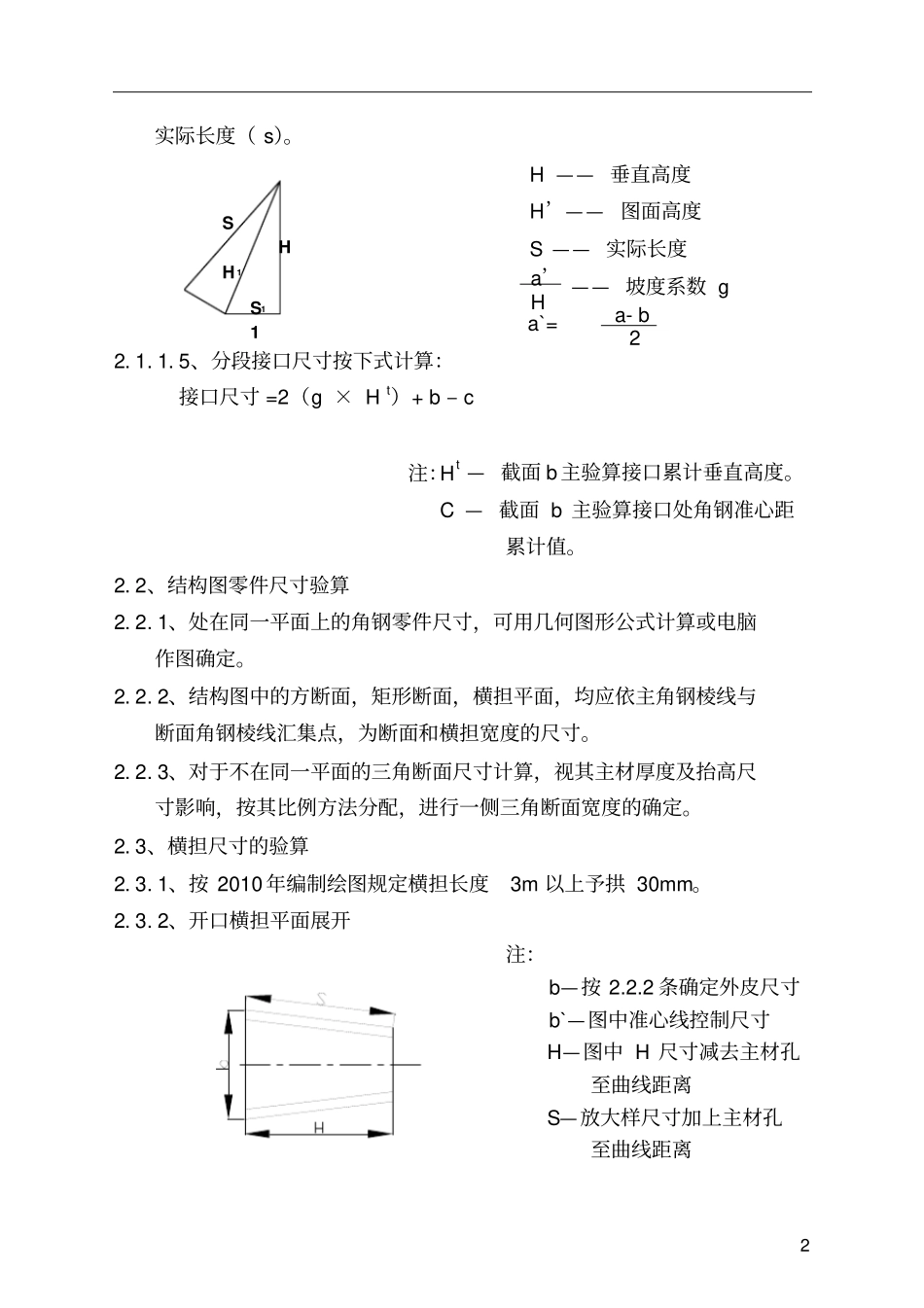

1 铁塔放样作业指导书一、 放样文件 （关键工序）1. 1、放样应按客户提供有法律效力的加工图纸，并附有公司合同注明的塔型、塔高、生产基数为依据进行放样。1. 2、放样工作人员对加工图纸进行审查，对呼称高，基础根开，导地线间距尺寸等有疑问或尺寸不详，错误地方，应同设计单位取得联系，其解决方案文件予以保存。1. 3、在铁塔加工过程中，遇客户临时变更塔型、塔高、生产基数时，应马上报告公司，并用文件方式通知车间，并将所造成的经济损失书面报公司经理。1. 4、放样工作人员应向车间提供如下文件：1. 4. 1、向车间提供工程按塔型、塔高所需钢材清单，注明材质，对较大的角钢应提出长度和根数。1. 4. 2、向车间提供塔型、塔高、生产基数加工落料表。1. 4. 3、向车间提供塔型、塔高、发货包装表。1. 4. 4、向车间提供角钢加工零件图及电脑数据程序。1. 4. 5 向车间提供样板及电脑数据程序。二、加工图纸尺寸计算2. 1、结构图分段接口尺寸验算：2. 1. 1、由于铁塔结构形状差异，接口尺寸应在变截面以下高度进行验算。2. 1. 1. 1、确定变截面以下垂直高度尺寸（H）。2. 1. 1. 2、确定变截面准心宽度尺寸（b）。2. 1. 1. 3 变截面宽度尺寸和塔脚根开尺寸，由各段角钢准心距影响累计差值为 C。则 b-c 同根开角钢准心距成一直线。a+b 同截面角钢准心距成一直线。2. 1. 1. 4、按下列图形尺寸计算出，坡口系数，图面高（亦称一次高）和2 实际长度（ s）。H —— 垂直高度H’——图面高度S —— 实际长度—— 坡度系数 g a`= 2. 1. 1. 5、分段接口尺寸按下式计算：接口尺寸 =2（g × H t）+ b – c 注：Ht — 截面 b 主验算接口累计垂直高度。C — 截面 b 主验算接口处角钢准心距累计值。2. 2、结构图零件尺寸验算2. 2. 1、处在同一平面上的角钢零件尺寸，可用几何图形公式计算或电脑作图确定。2. 2. 2、结构图中的方断面，矩形断面，横担平面，均应依主角钢棱线与断面角钢棱线汇集点，为断面和横担宽度的尺寸。2. 2. 3、对于不在同一平面的三角断面尺寸计算，视其主材厚度及抬高尺寸影响，按其比例方法分配，进行一侧三角断面宽度的确定。2. 3、横担尺寸的验算2. 3. 1、按 2010 年编制绘图规定横担长度3m 以上予拱 30mm。2. 3. 2、开口横担平面展开注：b—按 2.2.2 条确定外皮尺寸b`—图中准心线控制尺寸H—图中 H 尺寸减去主材孔至曲线距离S—放大样尺寸...
