铁塔施工方案

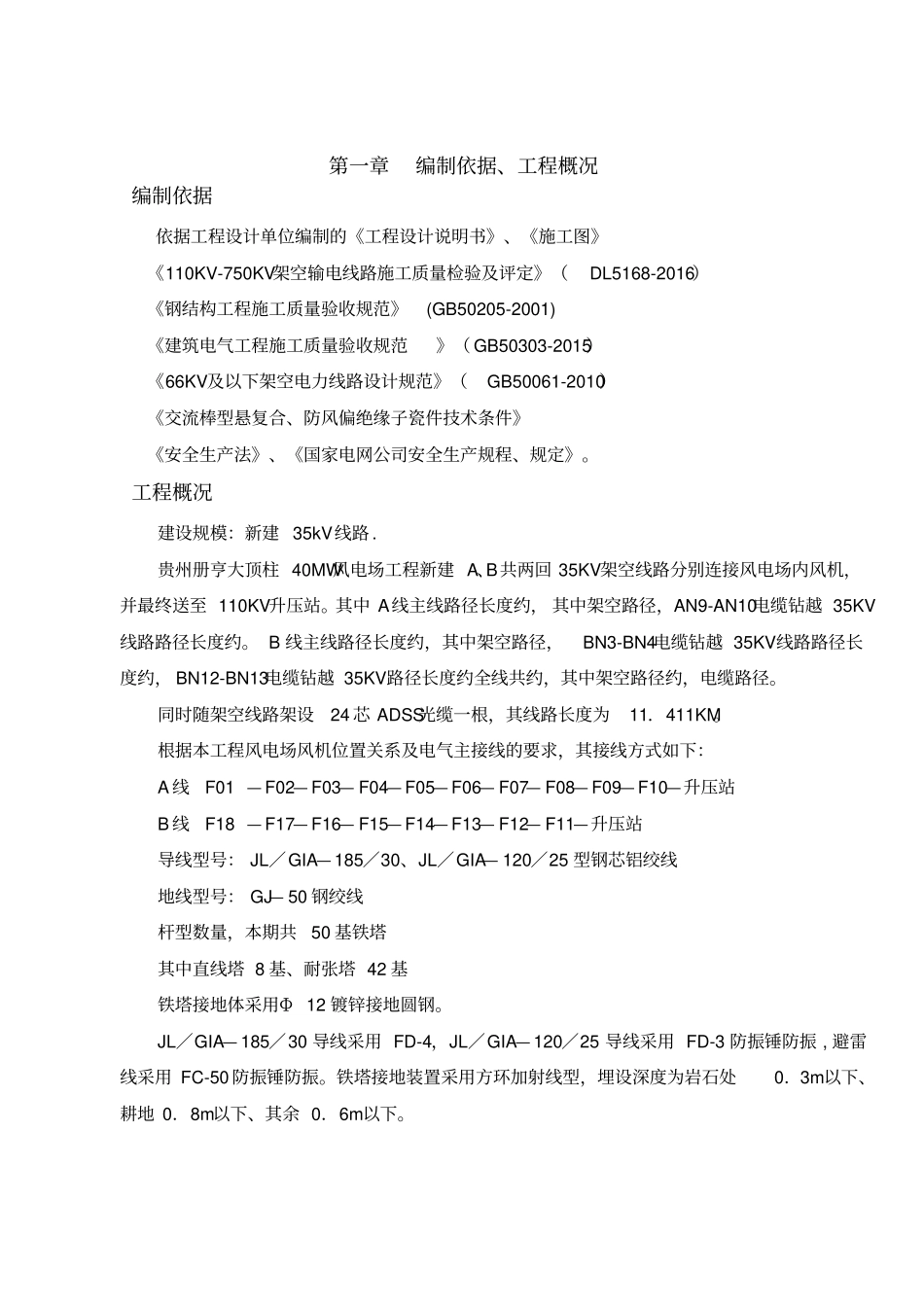

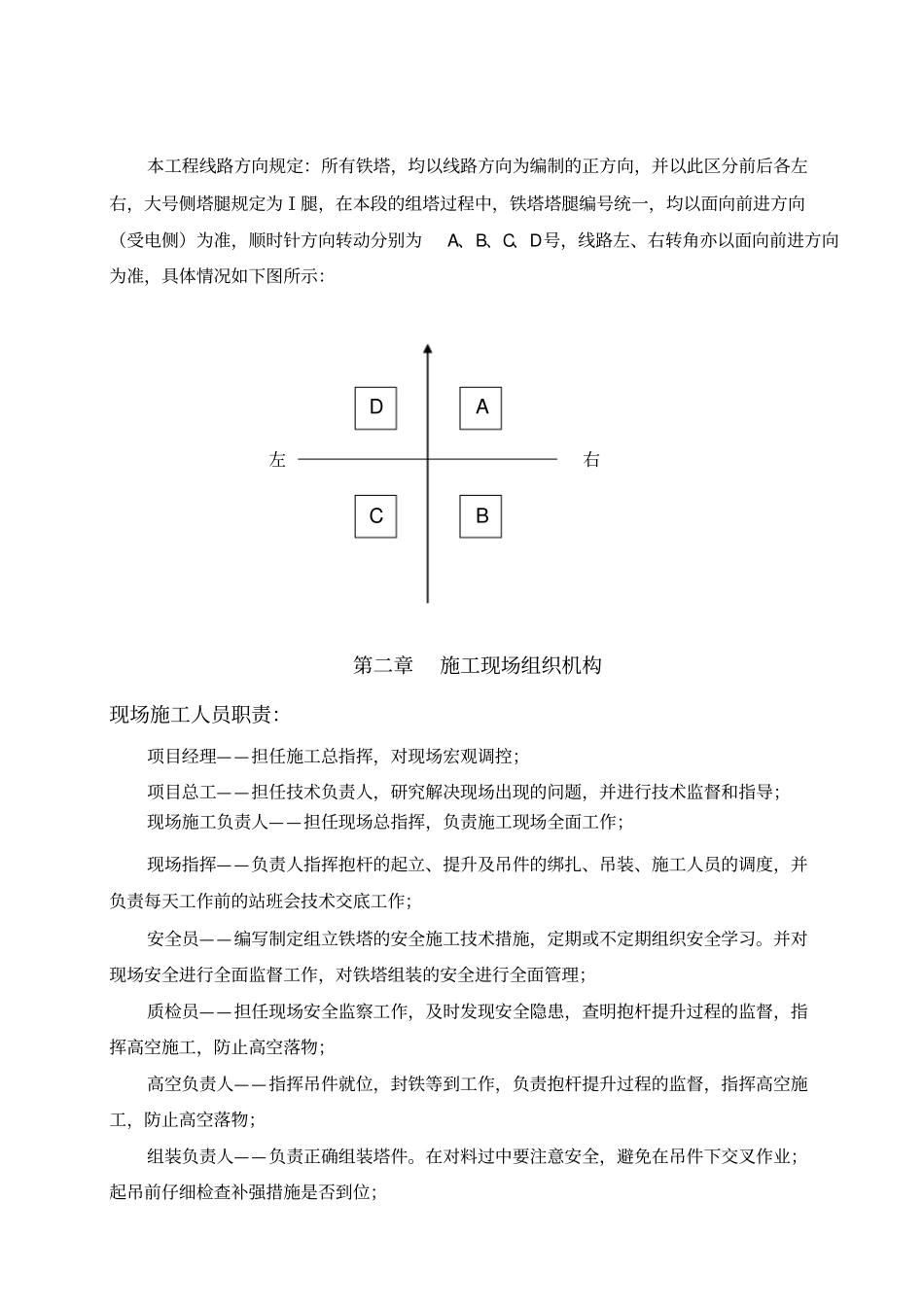

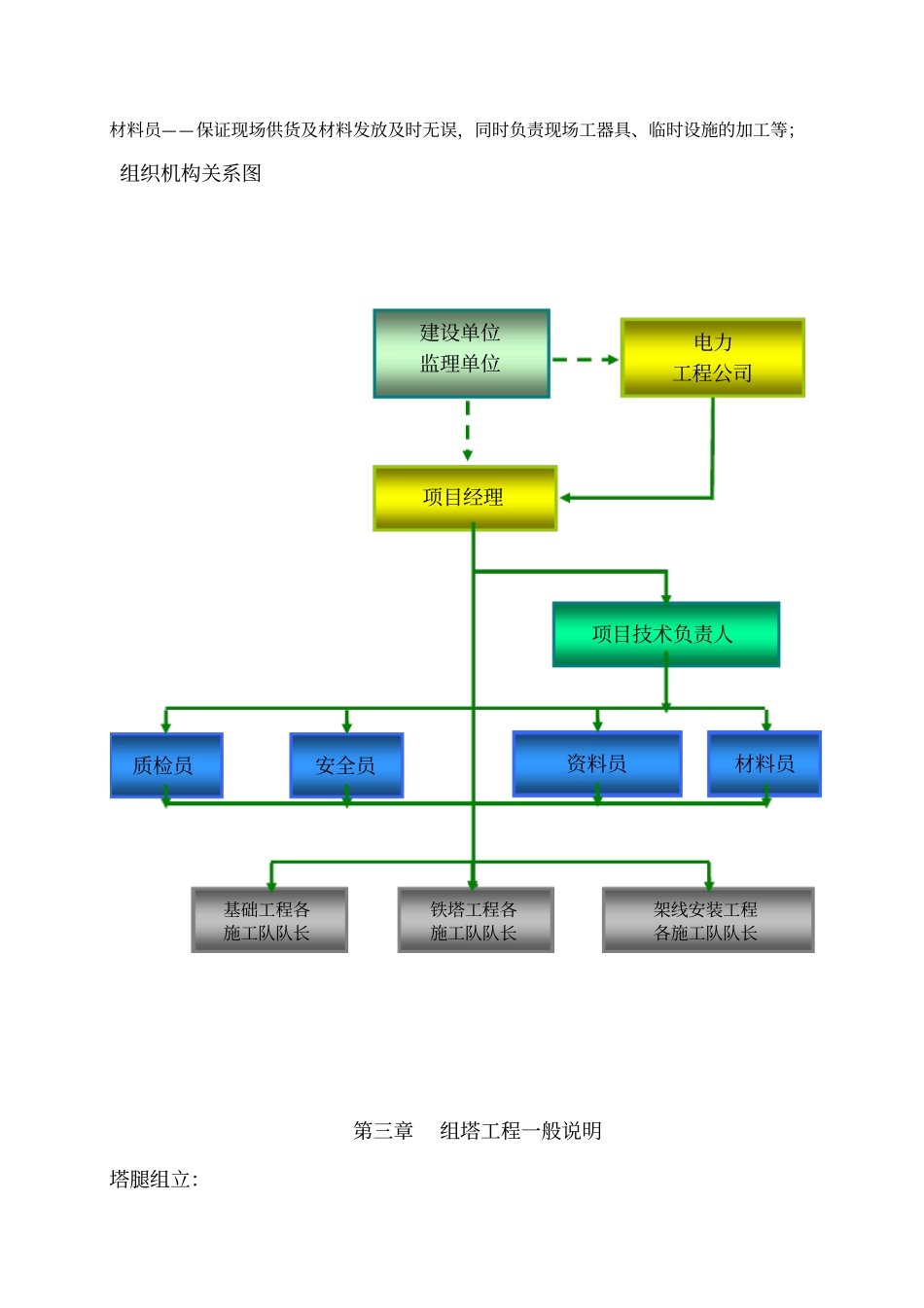

第一章编制依据、工程概况编制依据依据工程设计单位编制的《工程设计说明书》、《施工图》《110KV-750KV架空输电线路施工质量检验及评定》（DL5168-2016）《钢结构工程施工质量验收规范》(GB50205-2001)《建筑电气工程施工质量验收规范》（ GB50303-2015）《66KV及以下架空电力线路设计规范》（GB50061-2010）《交流棒型悬复合、防风偏绝缘子瓷件技术条件》《安全生产法》、《国家电网公司安全生产规程、规定》。工程概况建设规模：新建 35kV线路 . 贵州册亨大顶柱 40MW风电场工程新建 A、B共两回 35KV架空线路分别连接风电场内风机，并最终送至 110KV升压站。其中 A线主线路径长度约， 其中架空路径，AN9-AN10电缆钻越 35KV线路路径长度约。 B 线主线路径长度约，其中架空路径，BN3-BN4电缆钻越 35KV线路路径长度约， BN12-BN13电缆钻越 35KV路径长度约全线共约，其中架空路径约，电缆路径。同时随架空线路架设24 芯 ADSS光缆一根，其线路长度为11．411KM。根据本工程风电场风机位置关系及电气主接线的要求，其接线方式如下：A 线 F01 — F02— F03— F04— F05— F06— F07— F08— F09— F10—升压站B 线 F18 — F17— F16— F15— F14— F13— F12— F11—升压站导线型号： JL∕GIA— 185∕30、JL∕GIA— 120∕25 型钢芯铝绞线地线型号： GJ— 50 钢绞线杆型数量，本期共50 基铁塔其中直线塔 8 基、耐张塔 42 基铁塔接地体采用Φ 12 镀锌接地圆钢。JL∕GIA— 185∕30 导线采用 FD-4，JL∕GIA— 120∕25 导线采用 FD-3 防振锤防振 , 避雷线采用 FC-50 防振锤防振。铁塔接地装置采用方环加射线型，埋设深度为岩石处0．3m以下、耕地 0．8m以下、其余 0．6m以下。本工程线路方向规定：所有铁塔，均以线路方向为编制的正方向，并以此区分前后各左右，大号侧塔腿规定为Ⅰ腿，在本段的组塔过程中，铁塔塔腿编号统一，均以面向前进方向（受电侧）为准，顺时针方向转动分别为A、B、C、D号，线路左、右转角亦以面向前进方向为准，具体情况如下图所示：第二章施工现场组织机构现场施工人员职责：项目经理——担任施工总指挥，对现场宏观调控；项目总工——担任技术负责人，研究解决现场出现的问题，并进行技术监督和指导；现场施工负责人——担任现场总指挥，负责施工现场全面工作；现场指挥——负责人指挥抱杆的起立、提升及吊件的绑扎、吊装、施工人员的调度，并负责每天工作前的站...
