铁塔组立施工方案

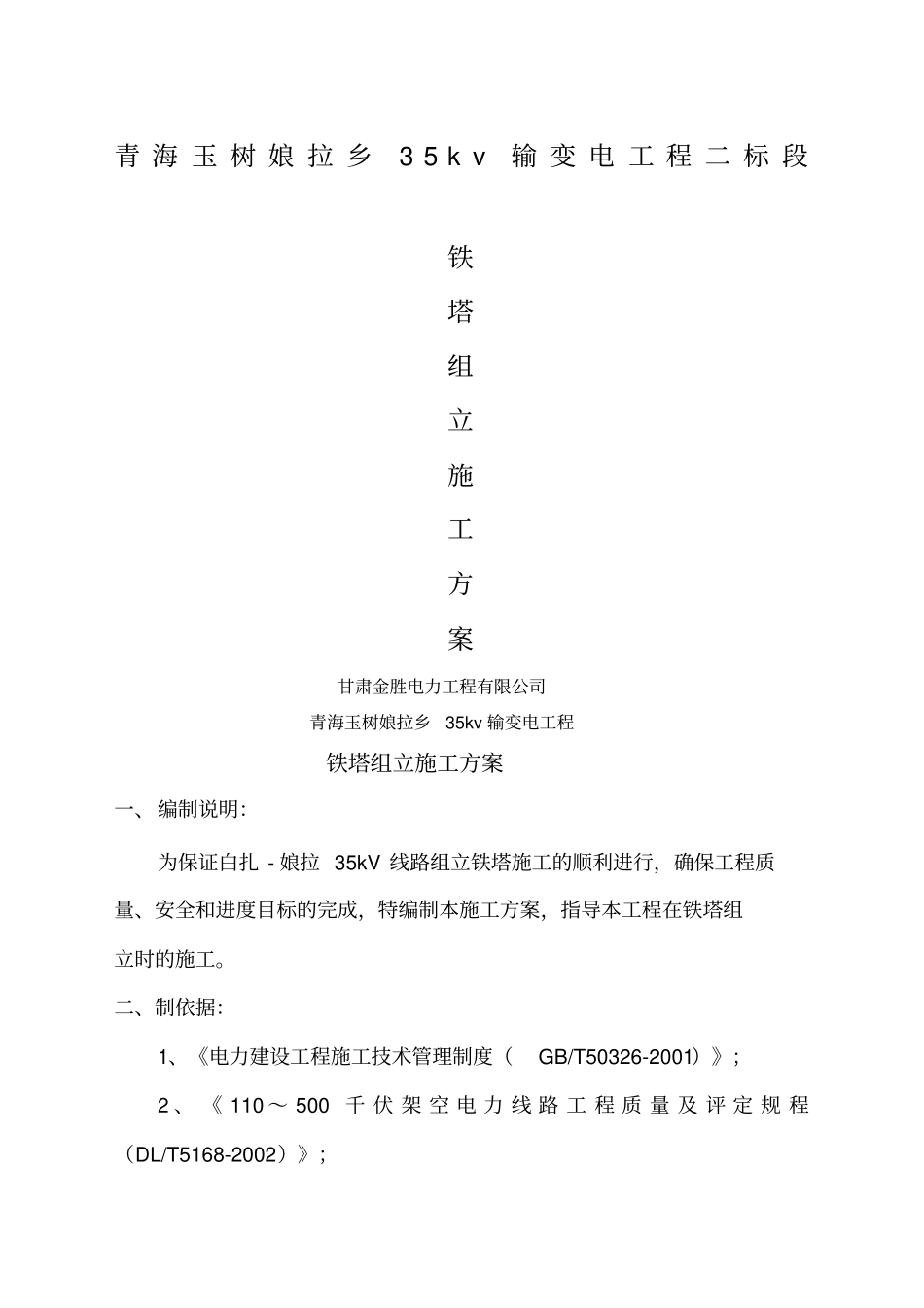

青 海 玉 树 娘 拉 乡3 5 k v输 变 电 工 程 二 标 段铁塔组立施工方案甘肃金胜电力工程有限公司青海玉树娘拉乡35kv 输变电工程铁塔组立施工方案一、编制说明：为保证白扎 - 娘拉 35kV 线路组立铁塔施工的顺利进行，确保工程质量、安全和进度目标的完成，特编制本施工方案，指导本工程在铁塔组立时的施工。二、制依据：1、《电力建设工程施工技术管理制度（GB/T50326-2001）》；2 、 《 110 ～ 500 千 伏 架 空 电 力 线 路 工 程 质 量 及 评 定 规 程（DL/T5168-2002）》；3、《娘拉乡 35kv 变配电工程施工组织设计》；4、线路经过地区的调查资料及地方法规等；5、国家颁布的有关法律、法规及其它相关规范。；6、国家电网公司质量、职业健康安全管理体系程序文件； 7 、架空送电线路施工及验收规范(GB 50233-2005) 三、工程概况1、本标段交通便道路面较差，运输条件比较困难；主要跨越扎曲河两次， 10kv 线路一次，通讯线路七次，线路自白扎35kv 变电站开关柜室西数第一个预留洞电缆出线至新建娘拉乡35kv 变电站，本标线路全长约12km。海波高度在 3600m-4400m左右，表层地质为中密碎石混粉土，底部为风化砂板石，局部地面风化岩裸露，岩石工程性良好。全线均为铁塔，共计 59 基，基础均为现浇混凝土基础。由于地形复杂，在半坡或山顶，机械运输无法进行。塔材运输大部分靠人力和畜力，四、铁塔组立1、铁塔组立前期准备（1）技术准备①组立铁塔前，必须对混凝土基础根开、高差、扭转进行复检，检查合格后方准组立铁塔。现浇基础的混凝土强度要求：整体组立时为设计强度的 100%；分解组塔应达到设计强度的70%，混凝土龄期最小不得少于10 天。②应准备好技术资料，包括杆塔明细表、铁塔安装图、铁塔组立施工方案及措施等。工程技术负责人应组织有经验的技术人员和技术工人进行现场调查，熟悉铁塔图纸，确定合理的组立方法。并对全体施工人员进行技术交底。（2）人员准备①根据本工程工期要求，项目部将按基本工作量组织施工人员，组塔计划成立 2 个组塔队，参加组立铁塔的人员必须经过技术交底。②组立铁塔操作的重要岗位应由有经验的送电技工担任，机动绞磨操作业人员均经培训合格后上岗。③组塔的人员配备见下表：组塔劳动力组织序号工作岗位人数备注1 现场指挥1 重要岗位2 安全监督1 重要岗位，持证上岗3 塔上作业6 重要岗位，持证上岗4 地面组装12 5 机动绞磨手1 重要岗...
