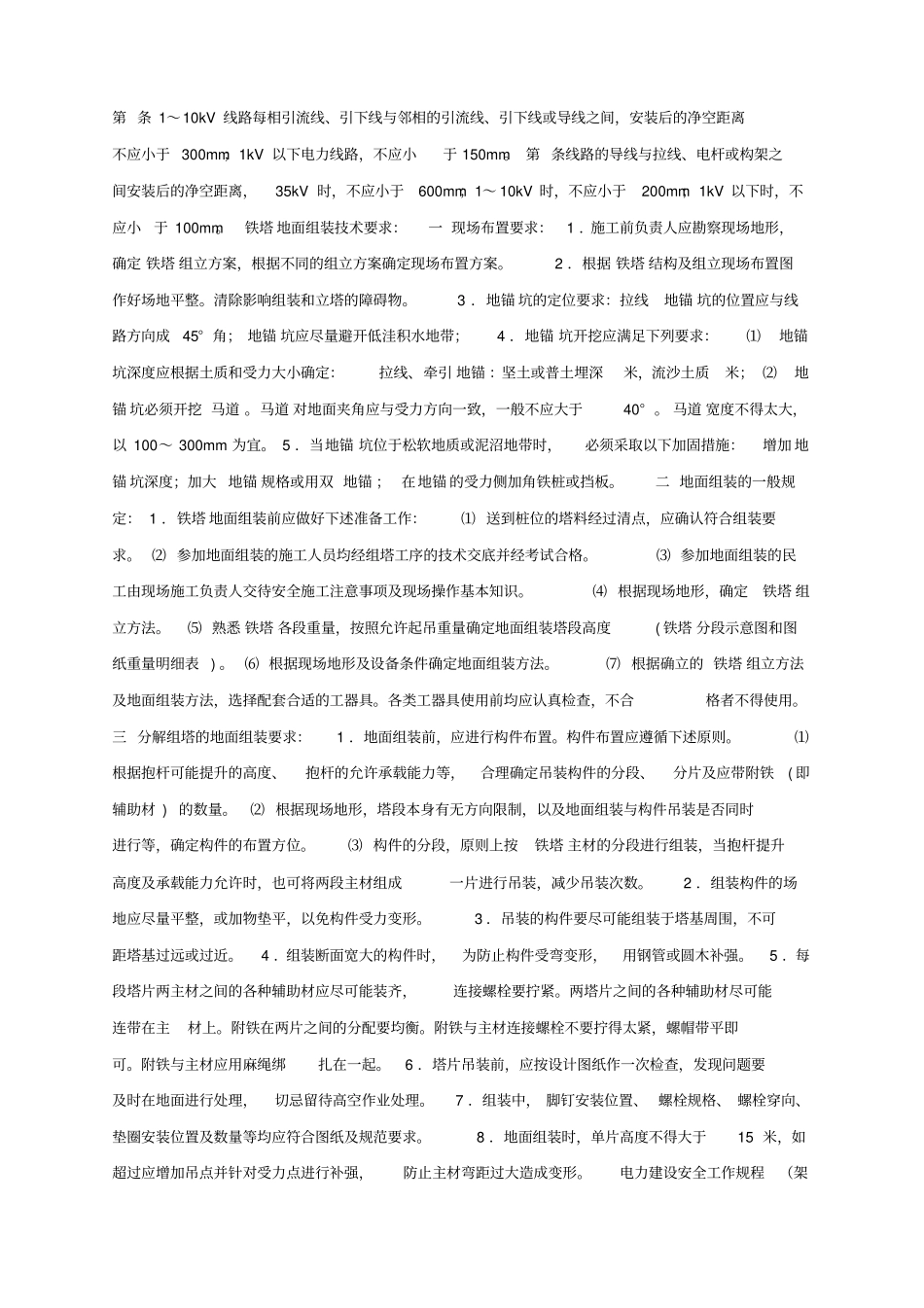

第 条 1~10kV 线路每相引流线、引下线与邻相的引流线、引下线或导线之间,安装后的净空距离不应小于 300mm;1kV 以下电力线路,不应小于 150mm。 第 条线路的导线与拉线、电杆或构架之间安装后的净空距离,35kV 时,不应小于600mm;1~ 10kV 时,不应小于200mm; 1kV 以下时,不应小于 100mm。铁塔 地面组装技术要求:一 现场布置要求: 1 .施工前负责人应勘察现场地形,确定 铁塔 组立方案,根据不同的组立方案确定现场布置方案。 2 .根据 铁塔 结构及组立现场布置图作好场地平整。清除影响组装和立塔的障碍物。 3 .地锚 坑的定位要求:拉线地锚 坑的位置应与线路方向成45° 角; 地锚 坑应尽量避开低洼积水地带; 4 .地锚 坑开挖应满足下列要求:⑴地锚坑深度应根据土质和受力大小确定:拉线、牵引 地锚 :坚土或普土埋深米,流沙土质米; ⑵地锚 坑必须开挖 马道 。马道 对地面夹角应与受力方向一致,一般不应大于40° 。 马道 宽度不得太大,以 100~ 300mm 为宜。 5 .当地锚 坑位于松软地质或泥沼地带时,必须采取以下加固措施:增加 地锚 坑深度;加大 地锚 规格或用双 地锚 ; 在地锚 的受力侧加角铁桩或挡板。二 地面组装的一般规定: 1 .铁塔 地面组装前应做好下述准备工作:⑴ 送到桩位的塔料经过清点,应确认符合组装要求。 ⑵ 参加地面组装的施工人员均经组塔工序的技术交底并经考试合格。⑶ 参加地面组装的民工由现场施工负责人交待安全施工注意事项及现场操作基本知识。⑷ 根据现场地形,确定铁塔 组立方法。⑸ 熟悉 铁塔 各段重量,按照允许起吊重量确定地面组装塔段高度( 铁塔 分段示意图和图纸重量明细表 ) 。 ⑹ 根据现场地形及设备条件确定地面组装方法。⑺ 根据确立的 铁塔 组立方法及地面组装方法,选择配套合适的工器具。各类工器具使用前均应认真检查,不合格者不得使用。三 分解组塔的地面组装要求: 1 .地面组装前,应进行构件布置。构件布置应遵循下述原则。⑴根据抱杆可能提升的高度、抱杆的允许承载能力等,合理确定吊装构件的分段、分片及应带附铁( 即辅助材 ) 的数量。⑵ 根据现场地形,塔段本身有无方向限制,以及地面组装与构件吊装是否同时进行等,确定构件的布置方位。⑶ 构件的分段,原则上按铁塔 主材的分段进行组装,当抱杆提升高度及承载能力允许时,也可将两段主材组成一片进行吊装,减少吊装次数。 2...
