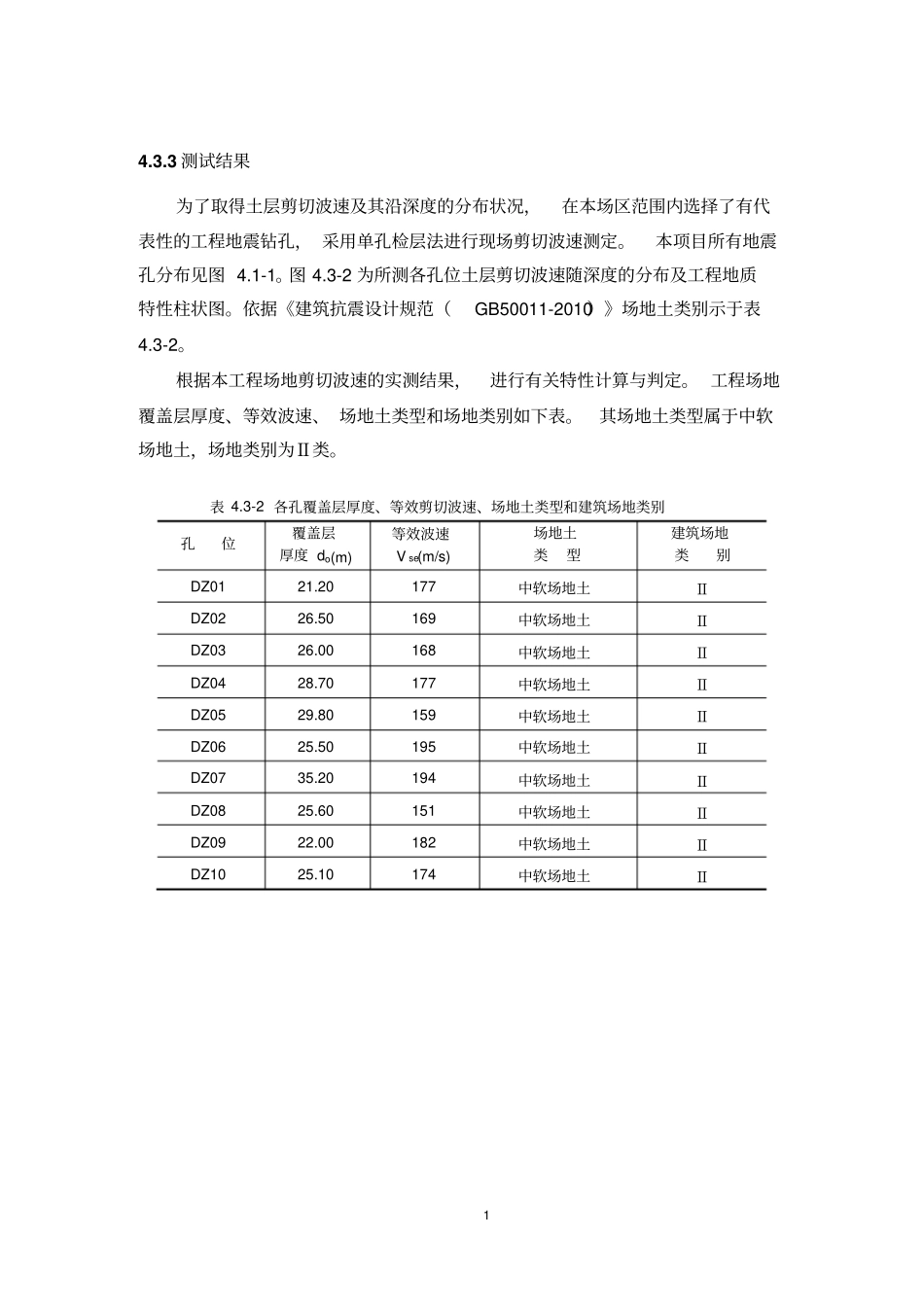

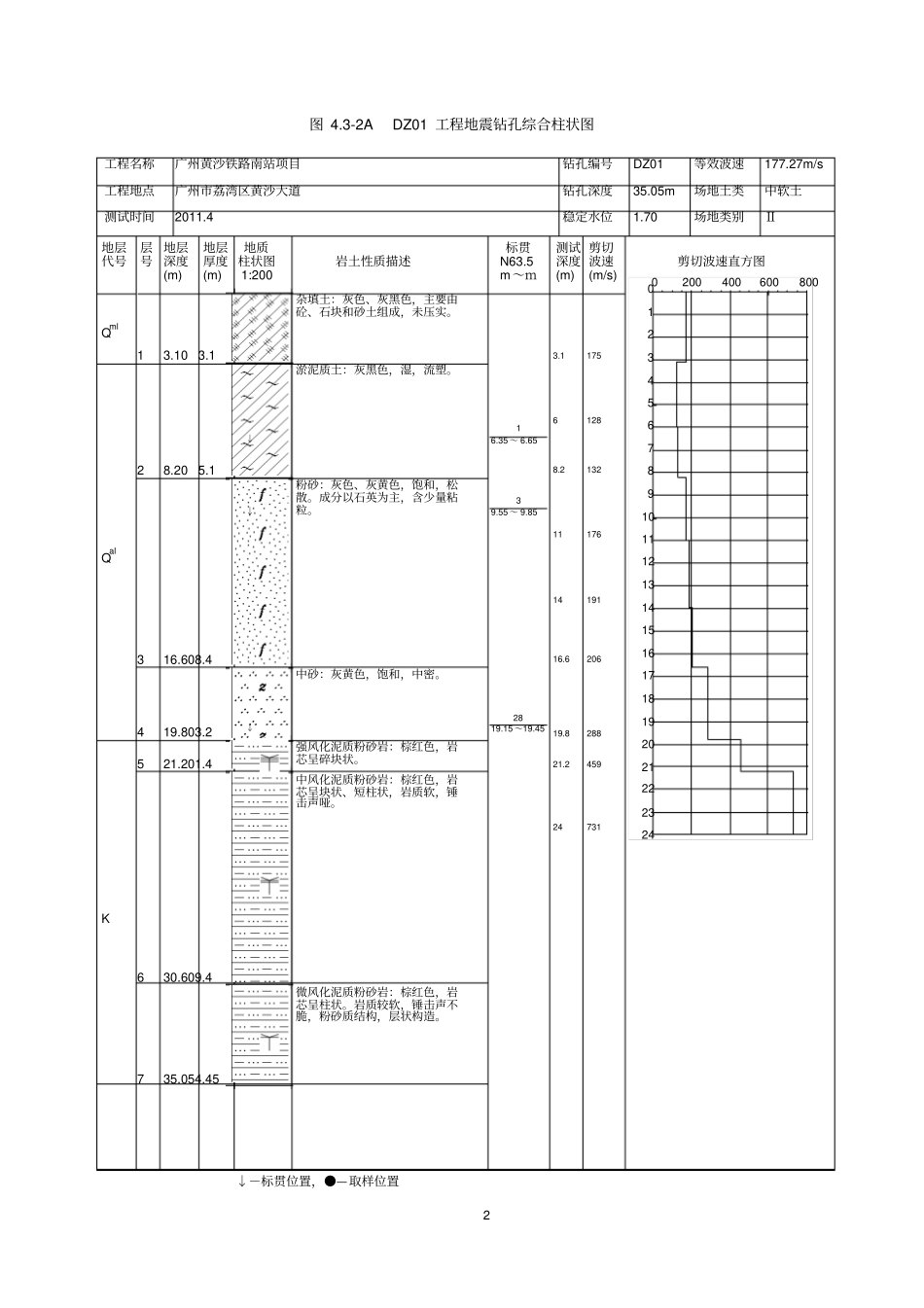

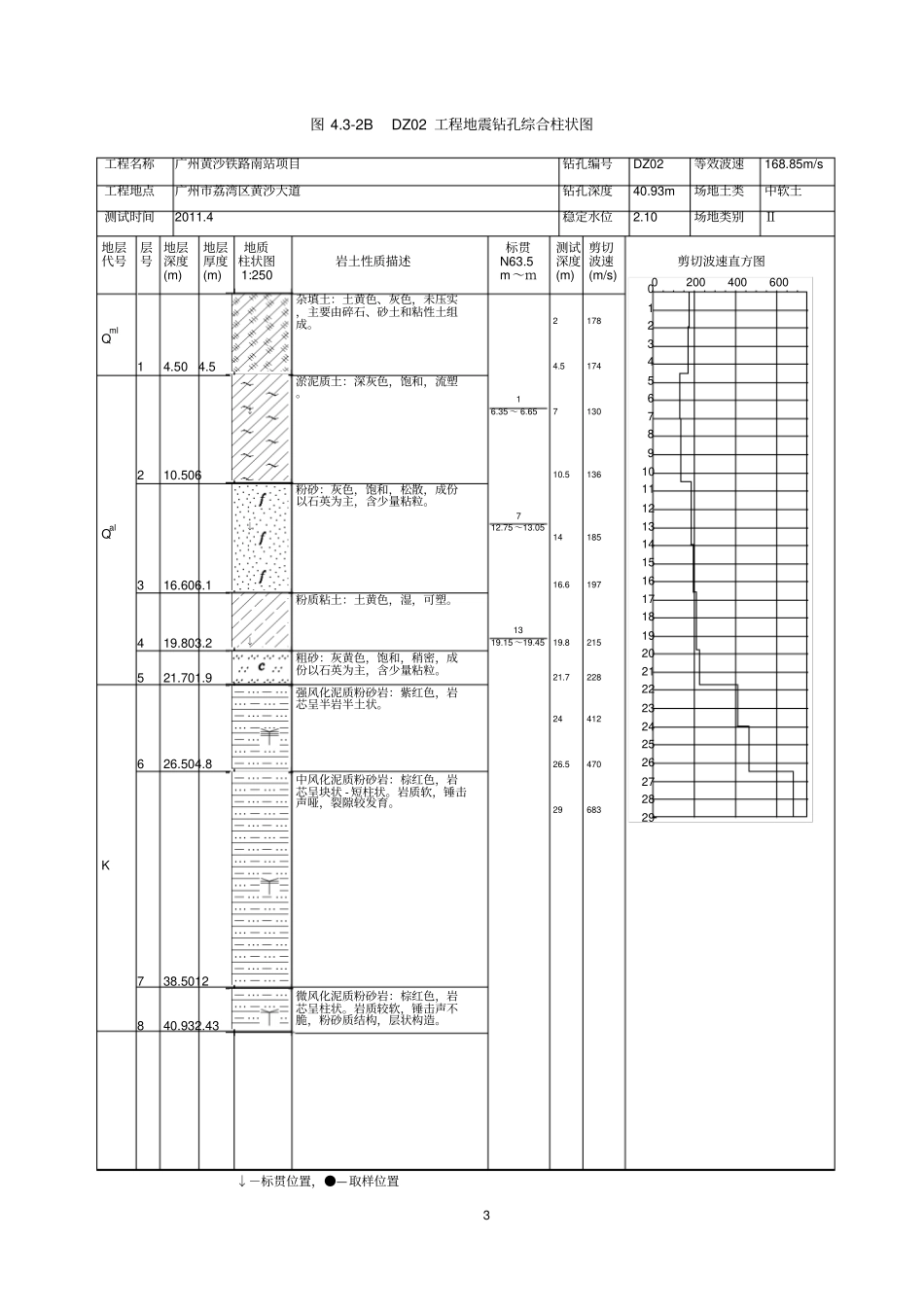

1 4.3.3 测试结果为了取得土层剪切波速及其沿深度的分布状况，在本场区范围内选择了有代表性的工程地震钻孔， 采用单孔检层法进行现场剪切波速测定。本项目所有地震孔分布见图 4.1-1。图 4.3-2 为所测各孔位土层剪切波速随深度的分布及工程地质特性柱状图。依据《建筑抗震设计规范（GB50011-2010）》场地土类别示于表4.3-2。根据本工程场地剪切波速的实测结果，进行有关特性计算与判定。 工程场地覆盖层厚度、等效波速、 场地土类型和场地类别如下表。其场地土类型属于中软场地土，场地类别为Ⅱ类。表 4.3-2 各孔覆盖层厚度、等效剪切波速、场地土类型和建筑场地类别孔位覆盖层厚度 do(m) 等效波速V se(m/s) 场地土类型建筑场地类别DZ01 21.20 177 中软场地土ⅡDZ02 26.50 169 中软场地土ⅡDZ03 26.00 168 中软场地土ⅡDZ04 28.70 177 中软场地土ⅡDZ05 29.80 159 中软场地土ⅡDZ06 25.50 195 中软场地土ⅡDZ07 35.20 194 中软场地土ⅡDZ08 25.60 151 中软场地土ⅡDZ09 22.00 182 中软场地土ⅡDZ10 25.10 174 中软场地土Ⅱ2 图 4.3-2A DZ01 工程地震钻孔综合柱状图工程名称工程地点测试时间广州黄沙铁路南站项目广州市荔湾区黄沙大道2011.4钻孔编号钻孔深度稳定水位DZ0135.05m1.70等效波速场地土类场地类别177.27m/s中软土Ⅱ地层代号层号地层深度(m)地层厚度(m) 地质柱状图 1:200 岩土性质描述 标贯 N63.5 m～m测试深度(m)剪切波速(m/s) 剪切波速直方图12345673.103.1杂填土：灰色、灰黑色，主要由砼、石块和砂土组成，未压实。8.205.1淤泥质土：灰黑色，湿，流塑。16.608.4粉砂：灰色、灰黄色，饱和，松散。成分以石英为主，含少量粘粒。19.803.2中砂：灰黄色，饱和，中密。21.201.4强风化泥质粉砂岩：棕红色，岩芯呈碎块状。30.609.4中风化泥质粉砂岩：棕红色，岩芯呈块状、短柱状，岩质软，锤击声哑。35.054.45微风化泥质粉砂岩：棕红色，岩芯呈柱状。岩质较软，锤击声不脆，粉砂质结构，层状构造。QmlQalK16.35 ～ 6.65↓39.55 ～ 9.85↓2819.15 ～19.45↓3.117561288.2132111761419116.620619.828821.245924731↓－标贯位置，●—取样位置800600400200024232221201918171615141312111098765432103 图 4.3-2B DZ02 工程地震钻孔综合柱状图工程名称工程地点测试时间广州黄沙铁路南站项目广州市荔湾区黄沙大道2011.4钻孔编号钻孔深度稳定水位DZ0240.93m2.10等效波速场地土类场...
