承台基坑钢板桩围堰施工方案

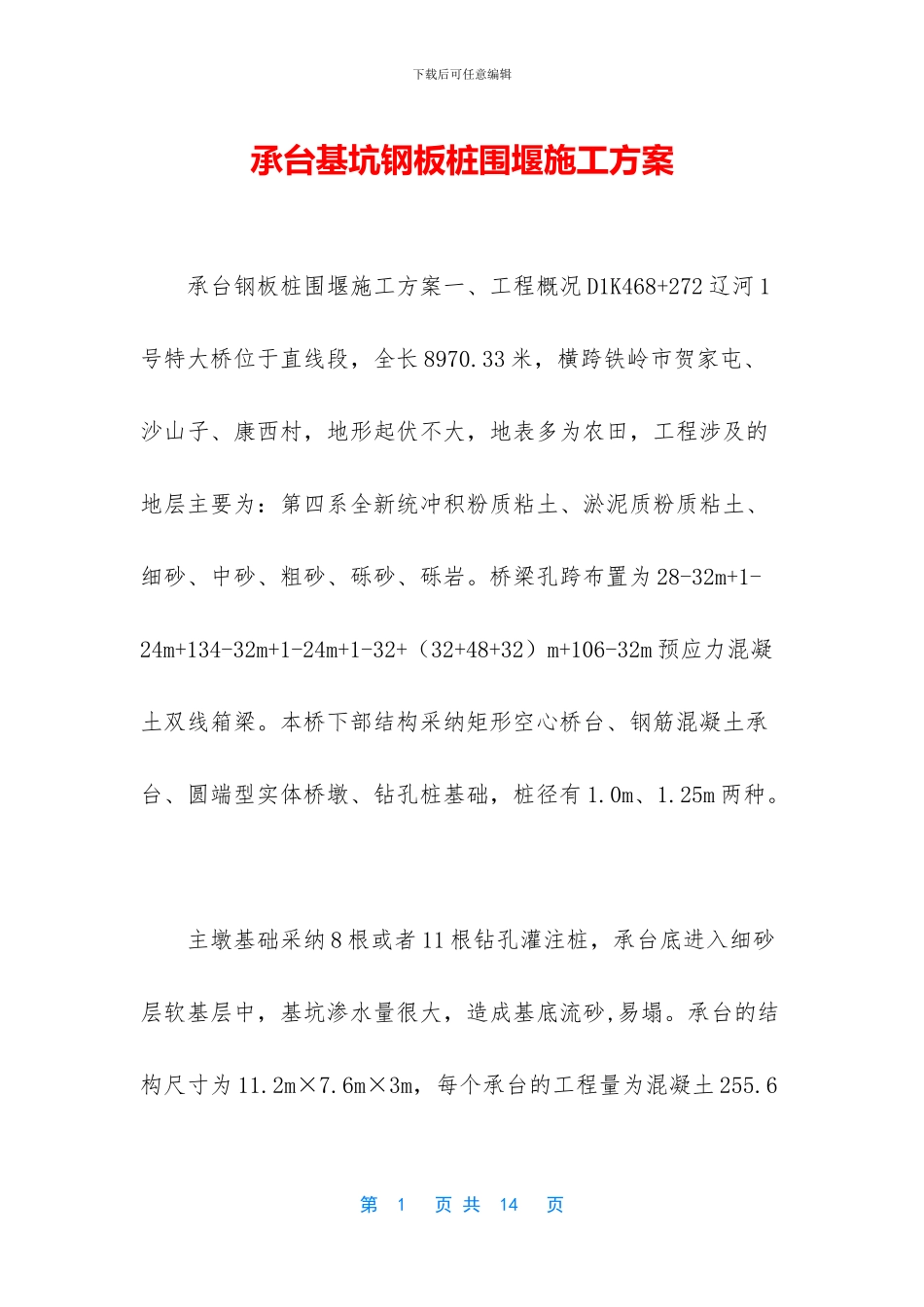

下载后可任意编辑承台基坑钢板桩围堰施工方案 承台钢板桩围堰施工方案一、工程概况 D1K468+272 辽河 1号特大桥位于直线段，全长 8970.33 米，横跨铁岭市贺家屯、沙山子、康西村，地形起伏不大，地表多为农田，工程涉及的地层主要为：第四系全新统冲积粉质粘土、淤泥质粉质粘土、细砂、中砂、粗砂、砾砂、砾岩。桥梁孔跨布置为 28-32m+1-24m+134-32m+1-24m+1-32+（32+48+32）m+106-32m 预应力混凝土双线箱梁。本桥下部结构采纳矩形空心桥台、钢筋混凝土承台、圆端型实体桥墩、钻孔桩基础，桩径有 1.0m、1.25m 两种。 主墩基础采纳 8 根或者 11 根钻孔灌注桩，承台底进入细砂层软基层中，基坑渗水量很大，造成基底流砂,易塌。承台的结构尺寸为 11.2m×7.6m×3m，每个承台的工程量为混凝土 255.6第 1 页 共 14 页下载后可任意编辑方，钢筋 9.386 吨。根据现场地质情况拟采纳钢板桩围堰方案。 二、总体施工流程施工准备→测量定位→导向桩制作→打钢板桩→钢板桩内支撑 1→排水→堵漏→钢板桩内支撑 2→排水→堵漏→清淤→封底→垫层→钢筋绑扎→模板安装→混凝土浇筑→钢板桩围堰拆除。 三、机械设备与人员进场计划 1、机械设备计划（每个工作面）序号表机械或设备名称型号数量(台)1 泥浆运输车 12 振动锤 25T13 插入式振捣器 5034 钢板桩日本拉森Ⅳ 68.376T5 工字钢 I30140 米 5 电焊机 26 电动空压机 17 钢筋调直机 18 钢筋切断机 19 钢筋弯曲机 110 泥浆泵 111 水泵 212 吊车 16T12、劳动力计划表（每工作面）序号人员数量 1 现场管理人员 42 钢筋工83 混凝土工 54 模板工 10 四、钢板桩围堰施工方案 1、钢板桩打入 1.1 钢板桩的选用本工程选用日本进口止水钢板桩进行施第 2 页 共 14 页下载后可任意编辑工，该钢板桩为小锁口，有很好的止水能力，宽 40cm，重77.7kg/m，考虑到本工程地质情况的需要，拟采纳桩长为 8 米的钢板桩。 首先在板桩堆放基地对钢板桩进行分类、整理，选用同种型号的板桩，进行弯曲整形、修正、切割、焊接，整理出施工需要的型号、规格、数量的钢板桩。 钢板桩进场前需要检查整理，发现缺陷随时调整，整理后在运输和堆放时尽量不使其弯曲变形，避开碰撞，尤其不能将连锁口碰坏。 桩打入前将桩尖处的凹槽底口封闭，避开泥土挤入，锁口宜涂以黄油或其它油脂，对锁口变形、锈蚀严重的钢板桩，整修矫正。转角处采纳 90 度的转角桩。 1.2 ...
