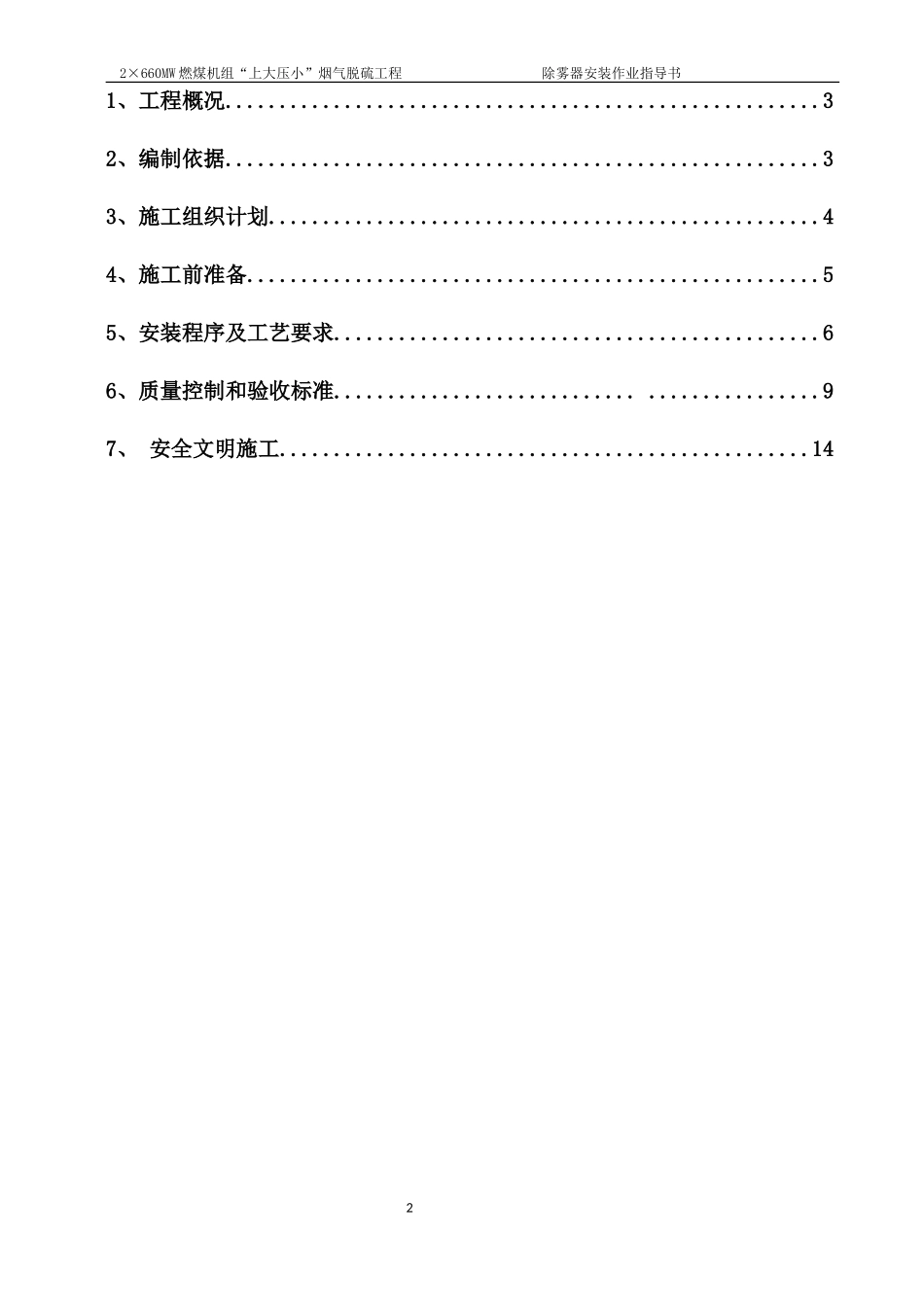

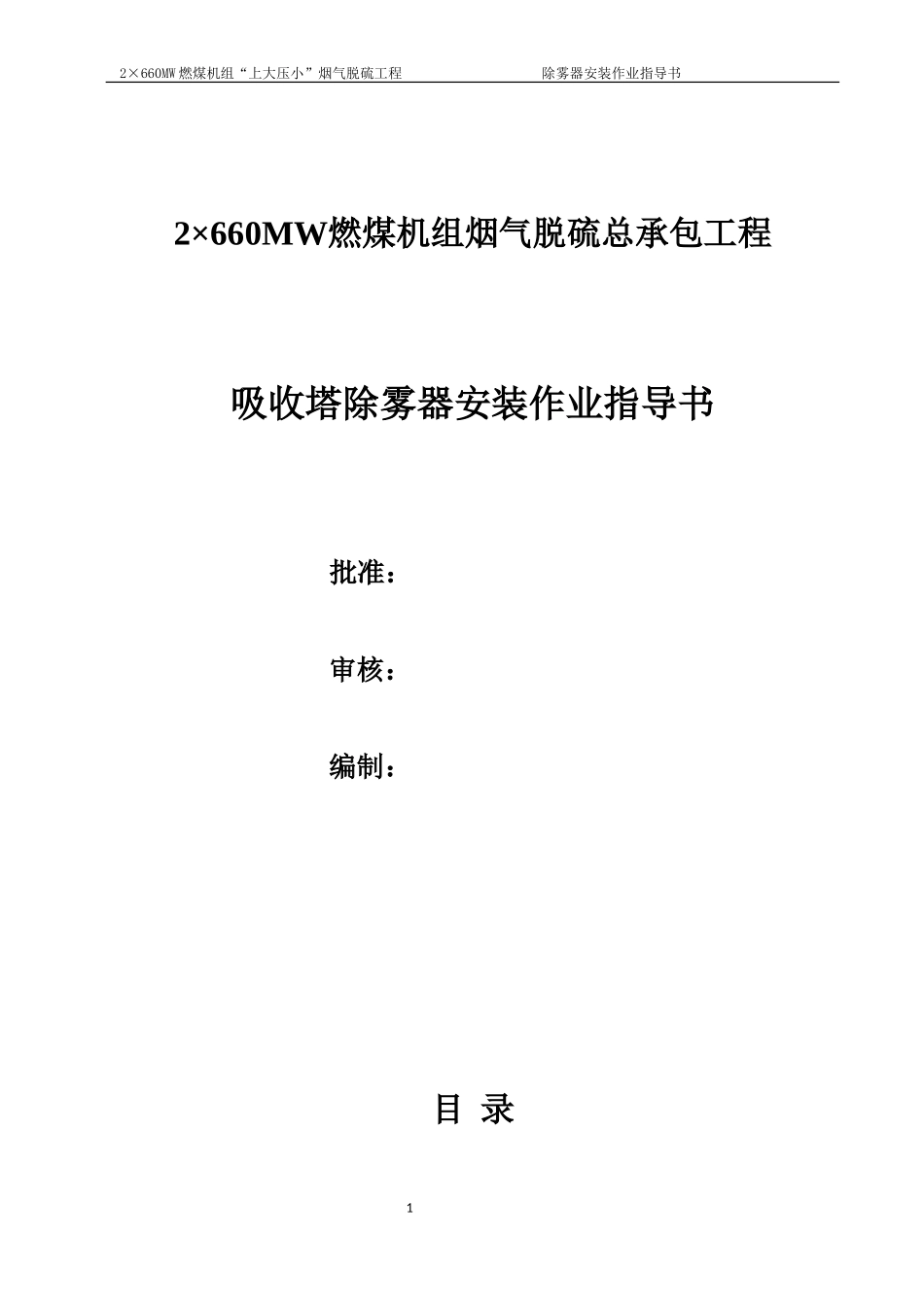

2×660MW燃煤机组“上大压小”烟气脱硫工程除雾器安装作业指导书2×660MW燃煤机组烟气脱硫总承包工程吸收塔除雾器安装作业指导书批准：审核：编制：目录12×660MW燃煤机组“上大压小”烟气脱硫工程除雾器安装作业指导书1、工程概况.......................................................32、编制依据.......................................................33、施工组织计划...................................................44、施工前准备.....................................................55、安装程序及工艺要求.............................................66、质量控制和验收标准............................................97、安全文明施工.................................................1422×660MW燃煤机组“上大压小”烟气脱硫工程除雾器安装作业指导书1、工程概况1.1工程概述北面和东面为杭宁高速公路、104国道和铁路宣杭线，东临吕山港支流，南临吕山港，西侧紧靠乡级公路，西北侧为乌龟山。厂址位于铁路宣杭线和吕由港之间场地上。场地西北面乌龟山脚下为坐山湾村，与厂址场地相隔一条乡级公路；场地西面为高家庄，距离厂址约250m，吕山港南岸的杨吴村，距离厂址约350m，场地东面的施家门村，距离厂址约670m。工程规模和性质：2×660MW燃煤机组烟气脱硫安装工程。1.2主要工程量1.2.1吸收塔主要参数：筒体φ16200/φ18200mm。1.2.2吸收塔塔内件安装主要工作量序号内件名称规格型号设备厂家数量备注1除雾器屋脊式PPTV\DV210Ⅲφ16200mmMUNTERS2层上、中层2除雾器管式PPTV\DV210Iφ16200mmMUNTERS1层下层2、编制依据2.1《吸收塔制作安装图》T392S-J03062.2MUNTERS除雾器安装图纸和安装使用说明书2.3除雾器技术协议2.4《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-20092.5《吸收塔制造技术规范》GH-FGD011S-RQ00012.6《火力发电厂焊接技术规程》DL/T86920122.7《电力建设安全工作规程第1部分：火力发电厂》(DL5009.1—2002)2.8《建筑施工高处作业安全技术规范》JGJ80-912.9《施工组织总设计》2.10《火电施工质量检验及评定标准》（加工配制篇）19942.11《钢结构工程施工质量验收规范》GB50205-20012.12《电力建设安全健康与环境管理工作规定》20023、施工组织计划3.1施工进度安排单台吸收塔的除雾器安装正常工期为7个工作日。安排如下：第一天：吊装及安装平台铺设检查；下层冲洗管道及喷嘴预装；下层除雾器部件清理、编号和归类；下层除雾器板吊装，开始塔内组装。第二天：下层除雾器板安装完成；下层冲洗管道吊装；下层冲洗管道及喷嘴安装完成。第三天：中层冲洗管道及喷嘴预装；中层除雾器部件清理、编号和归类；中层冲洗管道吊装。第四天：中层冲洗管道及喷嘴安装完成；中层除雾器板吊装，开始塔内组装。第五天：中层除雾器板安装完成；上层冲洗管道及喷嘴预装；上层除雾器部件清理、编号和归类；上层冲洗管道吊装。第六天：上层冲洗管道及喷嘴安装完成；上层除雾器板吊装，开始塔内组装。第七天：上层除雾器板吊装、安装完成。3.2施工人员组织计划序号工种除雾器安装劳动力投入备注32×660MW燃煤机组“上大压小”烟气脱硫工程除雾器安装作业指导书1日2日3日4日5日6日7日1架子工42起重工22222223安装工44444444辅助工44444425厂家指导11111116合计15111311131193.3工器具配置计划3.3.1计量工器具序号名称规格型号配备数量备注1钢卷尺30m12钢卷尺5m103钢直尺150mm、1000mm各44铁水平300mm45水平仪U型管式23.3.2施工机具及措施用料序号名称规格单位数量备注1汽车吊25t辆12平板车5t辆1设备倒运3吊带3T条24吊带1T条55扳手活动、梅花各类型套1042×660MW燃煤机组“上大压小”烟气脱硫工程除雾器安装作业指导书6安全灯24V盏107塑料焊枪把28手拉葫芦3t个49手拉葫芦2t个610脚手架管φ48m300011扣件只100012木跳板L=4m块20013铁丝8#Kg4016棕绳φ32m10017麻绳φ25m1004、施工条件及准备4.1作业应具备的要求4.1.1吸收塔及内件施工图纸已进行图纸会审；4.1.2除雾器施工作业指导书已审批，安全技术措施和施工技术措施已交底；4.1.3除雾器支持梁安...
