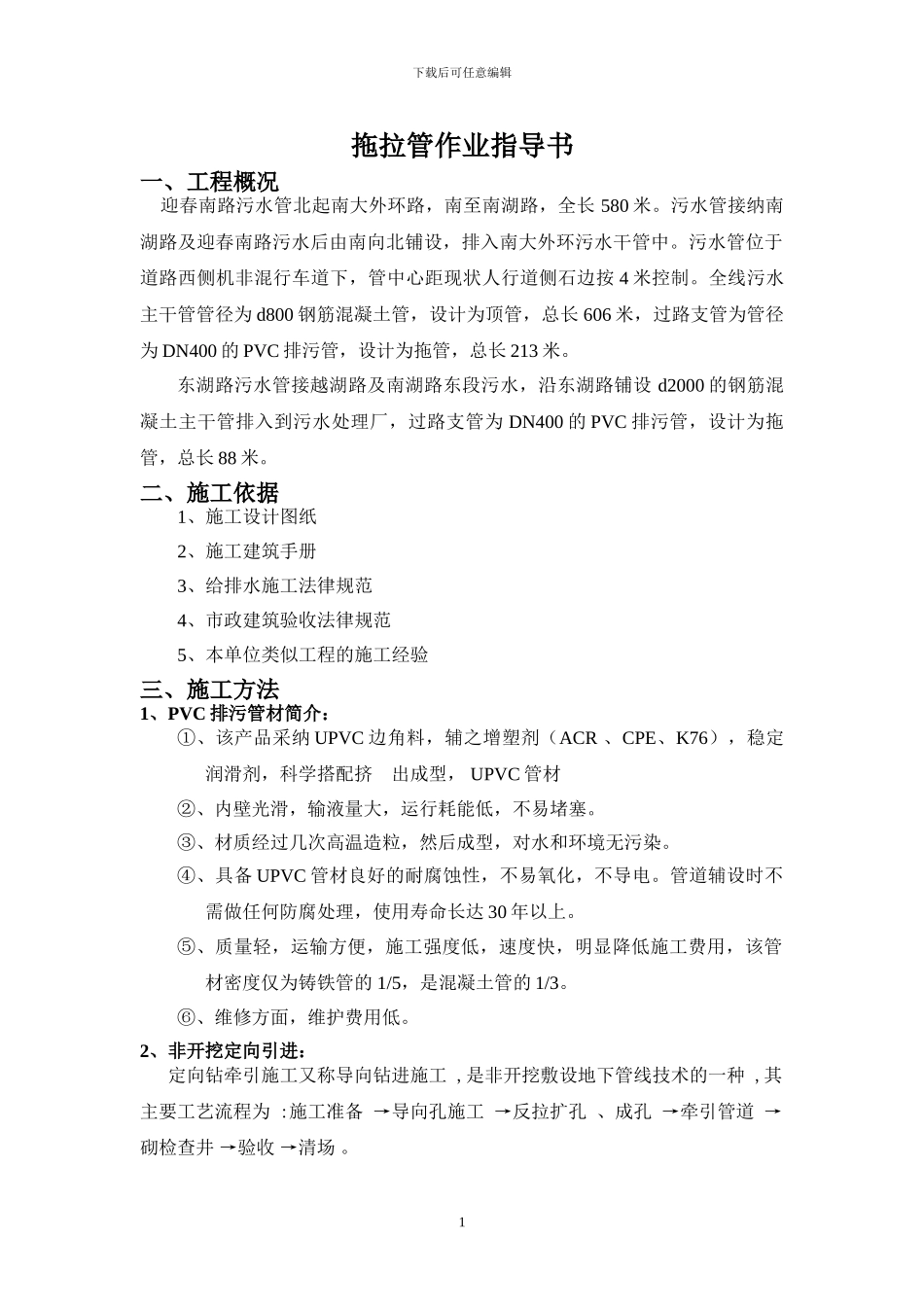

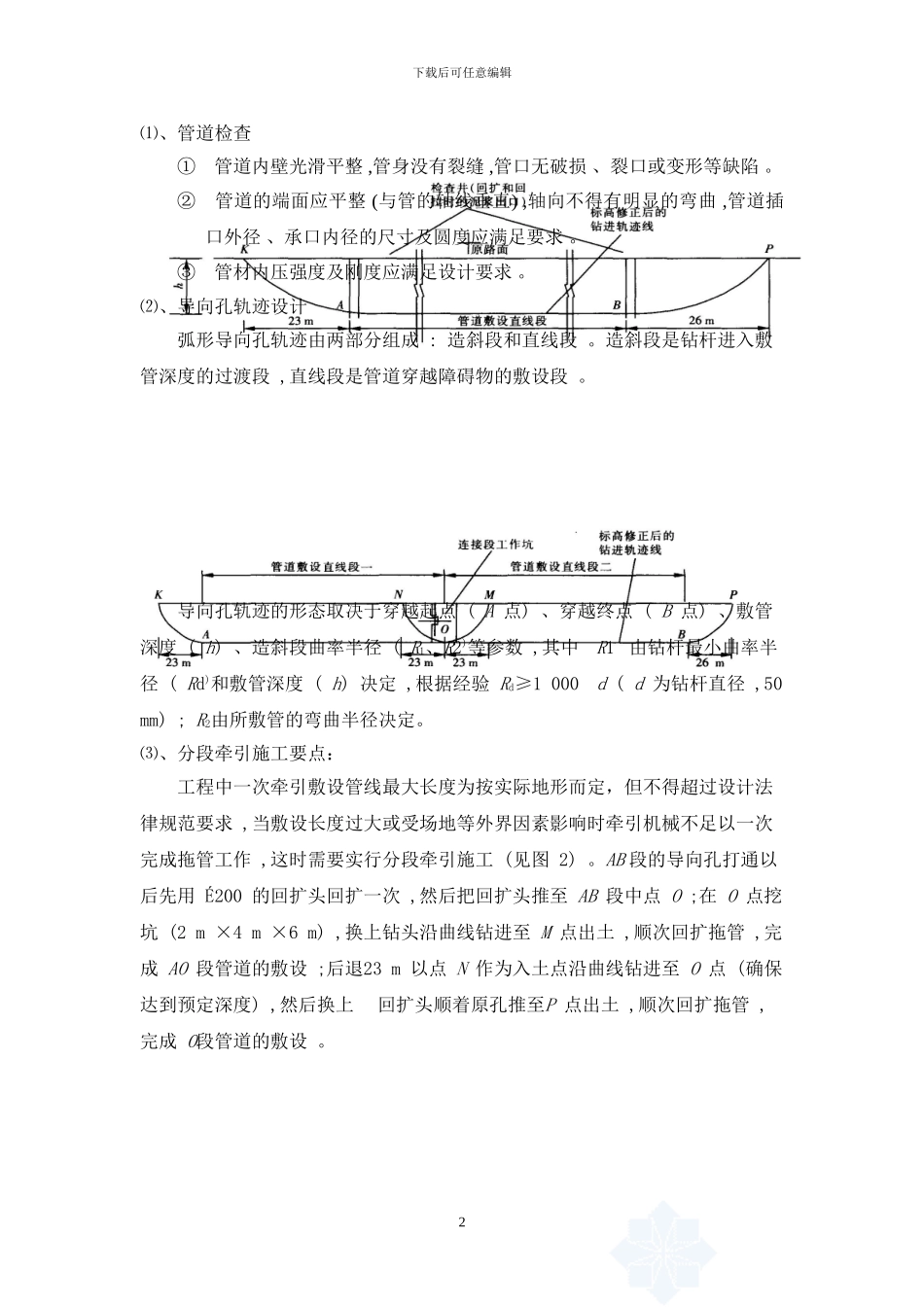

下载后可任意编辑拖拉管作业指导书一、工程概况 迎春南路污水管北起南大外环路，南至南湖路，全长 580 米。污水管接纳南湖路及迎春南路污水后由南向北铺设，排入南大外环污水干管中。污水管位于道路西侧机非混行车道下，管中心距现状人行道侧石边按 4 米控制。全线污水主干管管径为 d800 钢筋混凝土管，设计为顶管，总长 606 米，过路支管为管径为 DN400 的 PVC 排污管，设计为拖管，总长 213 米。东湖路污水管接越湖路及南湖路东段污水，沿东湖路铺设 d2000 的钢筋混凝土主干管排入到污水处理厂，过路支管为 DN400 的 PVC 排污管，设计为拖管，总长 88 米。二、施工依据1、施工设计图纸2、施工建筑手册3、给排水施工法律规范4、市政建筑验收法律规范5、本单位类似工程的施工经验三、施工方法1、PVC 排污管材简介：①、该产品采纳 UPVC 边角料，辅之增塑剂（ACR 、CPE、K76），稳定润滑剂，科学搭配挤 出成型， UPVC 管材②、内壁光滑，输液量大，运行耗能低，不易堵塞。③、材质经过几次高温造粒，然后成型，对水和环境无污染。④、具备 UPVC 管材良好的耐腐蚀性，不易氧化，不导电。管道辅设时不需做任何防腐处理，使用寿命长达 30 年以上。⑤、质量轻，运输方便，施工强度低，速度快，明显降低施工费用，该管材密度仅为铸铁管的 1/5，是混凝土管的 1/3。⑥、维修方面，维护费用低。2、非开挖定向引进：定向钻牵引施工又称导向钻进施工 ,是非开挖敷设地下管线技术的一种 ,其主要工艺流程为 :施工准备 →导向孔施工 →反拉扩孔 、成孔 →牵引管道 →砌检查井 →验收 →清场 。1下载后可任意编辑⑴、管道检查① 管道内壁光滑平整 ,管身没有裂缝 ,管口无破损 、裂口或变形等缺陷 。② 管道的端面应平整 (与管的轴线垂直) ,轴向不得有明显的弯曲 ,管道插口外径 、承口内径的尺寸及圆度应满足要求 。③ 管材内压强度及刚度应满足设计要求 。⑵、导向孔轨迹设计弧形导向孔轨迹由两部分组成 : 造斜段和直线段 。造斜段是钻杆进入敷管深度的过渡段 ,直线段是管道穿越障碍物的敷设段 。导向孔轨迹的形态取决于穿越起点 ( A 点) 、穿越终点 ( B 点) 、敷管深度 ( h) 、造斜段曲率半径 ( R1、R2)等参数 ,其中R1 由钻杆最小曲率半径 ( Rd)和敷管深度 ( h) 决定 ,根据经验 Rd≥1 000d ( d 为钻杆直径 ,50 mm) ; R2由所敷管的弯曲半径决定。⑶、分段牵引施工...
