按《建筑施工扣件式钢管脚手架安全技术规范》进行设计计算初探

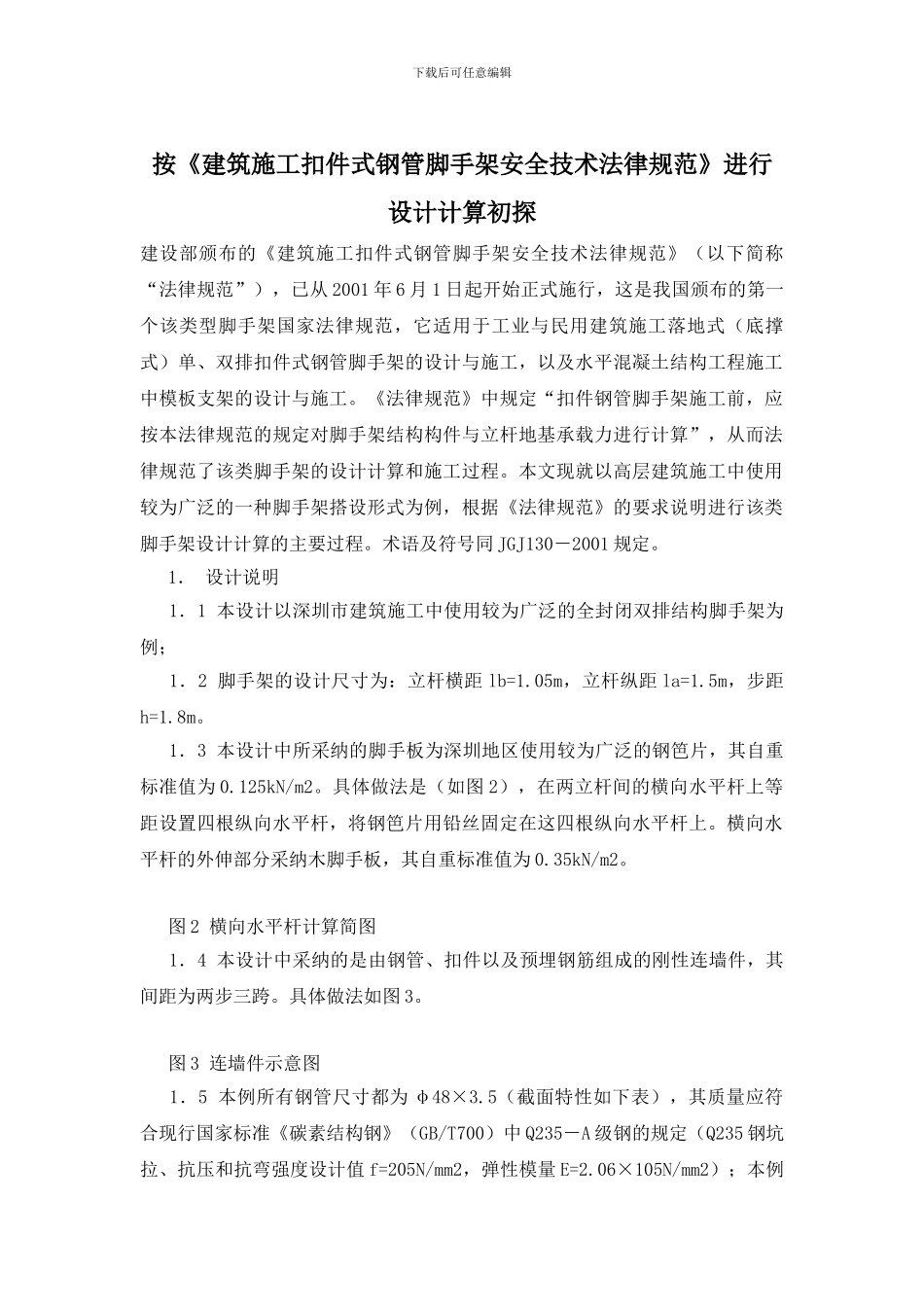

按《建筑施工扣件式钢管脚手架安全技术规范》进行设计计算初探_第1页
1/2

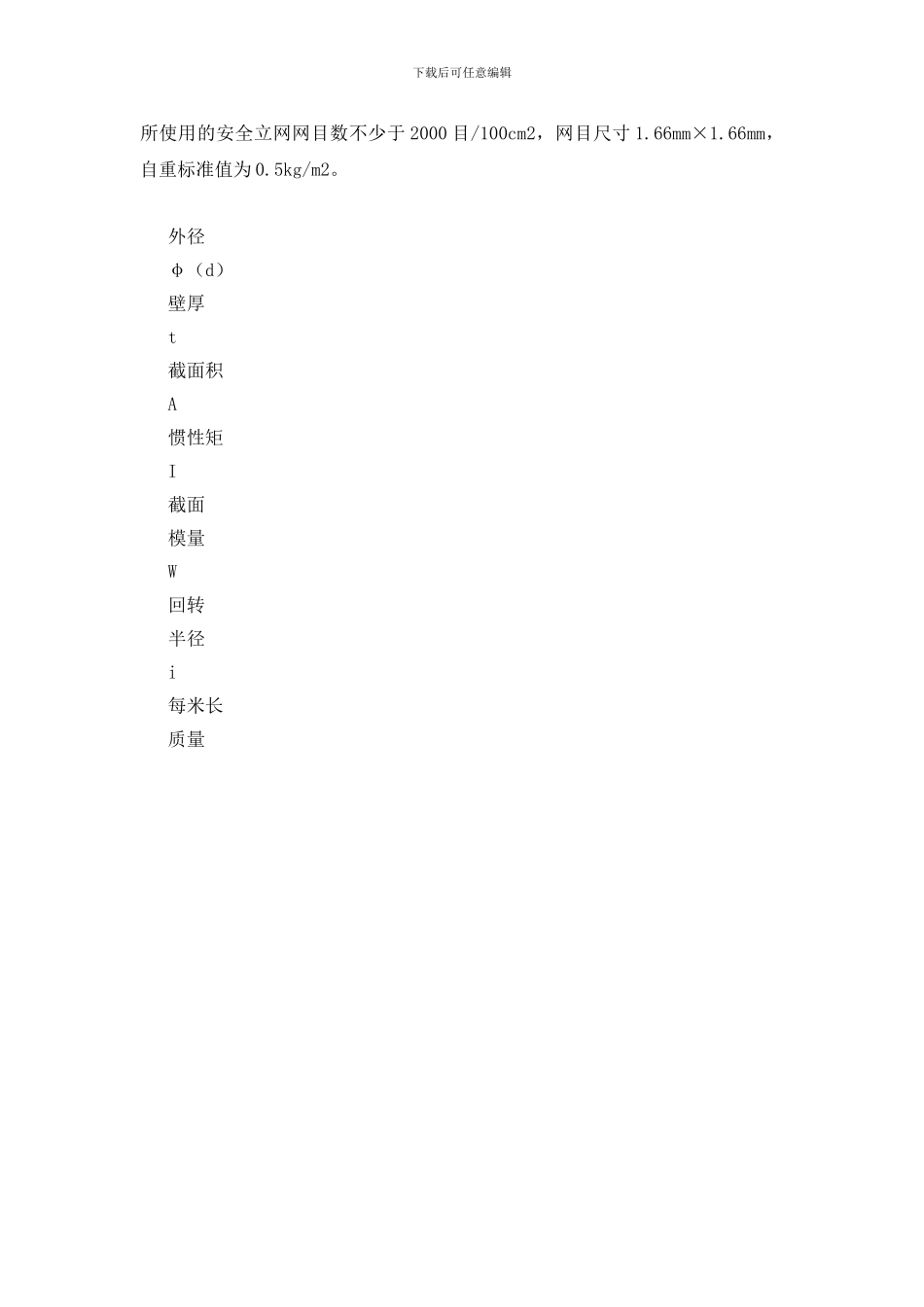

按《建筑施工扣件式钢管脚手架安全技术规范》进行设计计算初探_第2页
2/2
下载后可任意编辑按《建筑施工扣件式钢管脚手架安全技术法律规范》进行设计计算初探建设部颁布的《建筑施工扣件式钢管脚手架安全技术法律规范》(以下简称“法律规范”),已从 2001 年 6 月 1 日起开始正式施行,这是我国颁布的第一个该类型脚手架国家法律规范,它适用于工业与民用建筑施工落地式(底撑式)单、双排扣件式钢管脚手架的设计与施工,以及水平混凝土结构工程施工中模板支架的设计与施工。《法律规范》中规定“扣件钢管脚手架施工前,应按本法律规范的规定对脚手架结构构件与立杆地基承载力进行计算”,从而法律规范了该类脚手架的设计计算和施工过程。本文现就以高层建筑施工中使用较为广泛的一种脚手架搭设形式为例,根据《法律规范》的要求说明进行该类脚手架设计计算的主要过程。术语及符号同 JGJ130-2001 规定。 1. 设计说明 1.1 本设计以深圳市建筑施工中使用较为广泛的全封闭双排结构脚手架为例; 1.2 脚手架的设计尺寸为:立杆横距 lb=1.05m,立杆纵距 la=1.5m,步距h=1.8m。 1.3 本设计中所采纳的脚手板为深圳地区使用较为广泛的钢笆片,其自重标准值为 0.125kN/m2。具体做法是(如图 2),在两立杆间的横向水平杆上等距设置四根纵向水平杆,将钢笆片用铅丝固定在这四根纵向水平杆上。横向水平杆的外伸部分采纳木脚手板,其自重标准值为 0.35kN/m2。 图 2 横向水平杆计算简图 1.4 本设计中采纳的是由钢管、扣件以及预埋钢筋组成的刚性连墙件,其间距为两步三跨。具体做法如图 3。 图 3 连墙件示意图 1.5 本例所有钢管尺寸都为 φ48×3.5(截面特性如下表),其质量应符合现行国家标准《碳素结构钢》(GB/T700)中 Q235-A 级钢的规定(Q235 钢坑拉、抗压和抗弯强度设计值 f=205N/mm2,弹性模量 E=2.06×105N/mm2);本例下载后可任意编辑所使用的安全立网网目数不少于 2000 目/100cm2,网目尺寸 1.66mm×1.66mm,自重标准值为 0.5kg/m2。 外径 φ(d) 壁厚 t 截面积 A 惯性矩 I 截面 模量 W 回转 半径 i 每米长 质量
