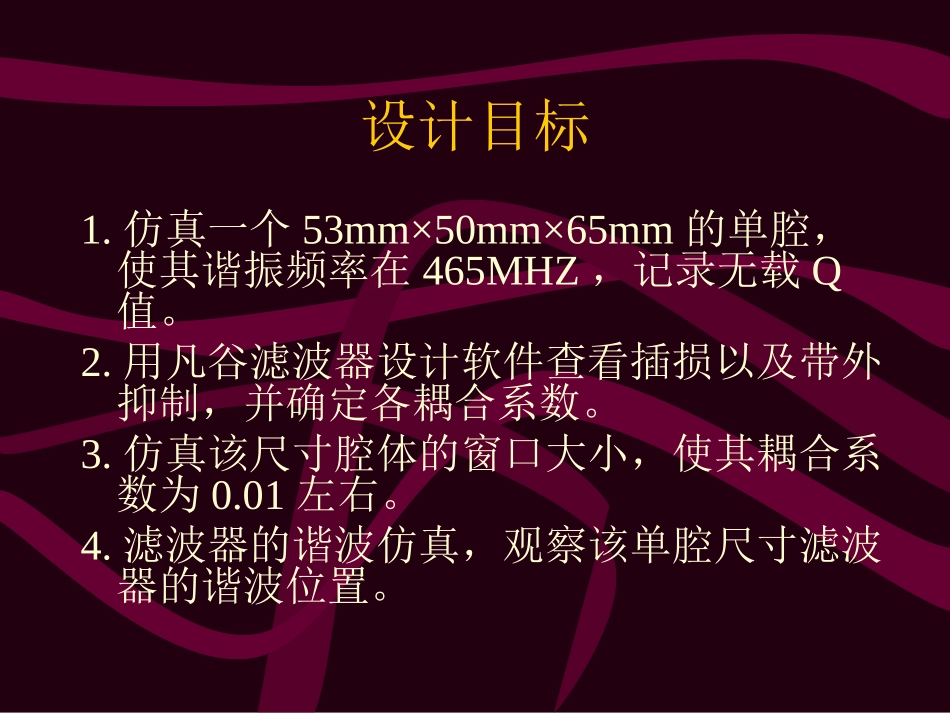

使用Ansoft_HFSS9.0进行腔体滤波器设计设计目标1.仿真一个53mm×50mm×65mm的单腔，使其谐振频率在465MHZ，记录无载Q值。2.用凡谷滤波器设计软件查看插损以及带外抑制，并确定各耦合系数。3.仿真该尺寸腔体的窗口大小，使其耦合系数为0.01左右。4.滤波器的谐波仿真，观察该单腔尺寸滤波器的谐波位置。确定单腔尺寸记录Q值HFSS作图新建一个设计，命名为“single”新建一个设计，命名为“single”画腔体画一个长方体谐振腔，把各边长度设置为参数，分别初始化为53mm、50mm和65mm命名该谐振腔为“cavity”画一个长方体谐振腔，把各边长度设置为参数，分别初始化为53mm、50mm和65mm命名该谐振腔为“cavity”画谐振杆从谐振腔底部中心画谐振杆，设置参数，并初始化谐振杆半径为7.5mm。谐振杆高度为63mm命名谐振杆为“resonator”从谐振腔底部中心画谐振杆，设置参数，并初始化谐振杆半径为7.5mm。谐振杆高度为63mm命名谐振杆为“resonator”画圆盘从谐振杆的顶部往下画一个圆盘，设置参数，初始化圆盘半径为15mm，圆盘厚度为-2mm使用unite命令合并谐振杆和圆盘从谐振杆的顶部往下画一个圆盘，设置参数，初始化圆盘半径为15mm，圆盘厚度为-2mm使用unite命令合并谐振杆和圆盘画谐振杆内孔从谐振杆的顶部往下画一个内孔，设置参数，初始化谐振杆内径为6.5mm，谐振杆孔深为-50mm使用subtract命令把内孔从谐振杆上减去从谐振杆的顶部往下画一个内孔，设置参数，初始化谐振杆内径为6.5mm，谐振杆孔深为-50mm使用subtract命令把内孔从谐振杆上减去画调谐螺杆从腔体的顶部往下画调谐螺杆，设置参数，初始化调谐螺杆半径为2.5mm，调谐螺杆长度-10mm从腔体的顶部往下画调谐螺杆，设置参数，初始化调谐螺杆半径为2.5mm，调谐螺杆长度-10mm定义材料、边界把cavity定义为空气，resonator和screw定义为银，把cavity定义为FiniteConductivity边界电导率设置为61000000不定义边界则默认为PerfectE。把cavity定义为空气，resonator和screw定义为银，把cavity定义为FiniteConductivity边界电导率设置为61000000不定义边界则默认为PerfectE。HFSS->solutiontype中选择求解方式为EigenmodeHFSS->solutiontype中选择求解方式为Eigenmode仿真设置右键点击项目窗口中的Analysis,选择Addsolutionsetup,在弹出对话框中做如图设置。点击工具栏上的analyz图标开始求解右键点击项目窗口中的Analysis,选择Addsolutionsetup,在弹出对话框中做如图设置。点击工具栏上的analyz图标开始求解查看结果点击工具栏上的solutiondata图标在弹出的对话框中选择EigenmodeData，可以看到该腔体的主模谐振频率。点击工具栏上的solutiondata图标在弹出的对话框中选择EigenmodeData，可以看到该腔体的主模谐振频率。改变谐振杆尺寸，一直到满足频率要求，使单腔主模谐振频率为465MHZ左右。这里把圆盘半径设置为18.5mm，谐振频率456.81MHZ，无载Q值3744.9改变谐振杆尺寸，一直到满足频率要求，使单腔主模谐振频率为465MHZ左右。这里把圆盘半径设置为18.5mm，谐振频率456.81MHZ，无载Q值3744.9确定窗口尺寸说明•使用设计软件得出各腔之间耦合系数。•用HFSS的耦合双腔模型可以求得两个腔的谐振频率。•把谐振频率带入以下公式计算耦合系数Kk=2*(f1-f2)/(f1+f2)或者使用工作站中matlab里计算程序计算耦合系数K值。•在这一部分讲到如何使用HFSS计算窗口大小使其耦合系数为0.01左右。画第二个单腔使用Edit中的copy和past把第一步中所有的元件复制一份。使用Edit中的copy和past把第一步中所有的元件复制一份。移动第二个单腔位置使用MOVE命令把所复制的元件沿y轴移动“腔体_y+窗口厚度”的距离，其中窗口厚度初始化为4mm。使用MOVE命令把所复制的元件沿y轴移动“腔体_y+窗口厚度”的距离，其中窗口厚度初始化为4mm。画窗口画一个长方体，起始坐标定为“0，腔体_y,窗口高度”窗口高度初始值0mmXsize为“窗口大小”初始化值20mm，Ysize为“窗口厚度”Zsize为“腔体_z-窗口高度”。画一个长方体，起始坐标定为“0，腔体_y,窗口高度”窗口高度初始值0mmXsize为“窗口大小”初始化值20mm，Ysize为“窗口厚度”Zsize为“腔体_z-窗口高度”。合并...
