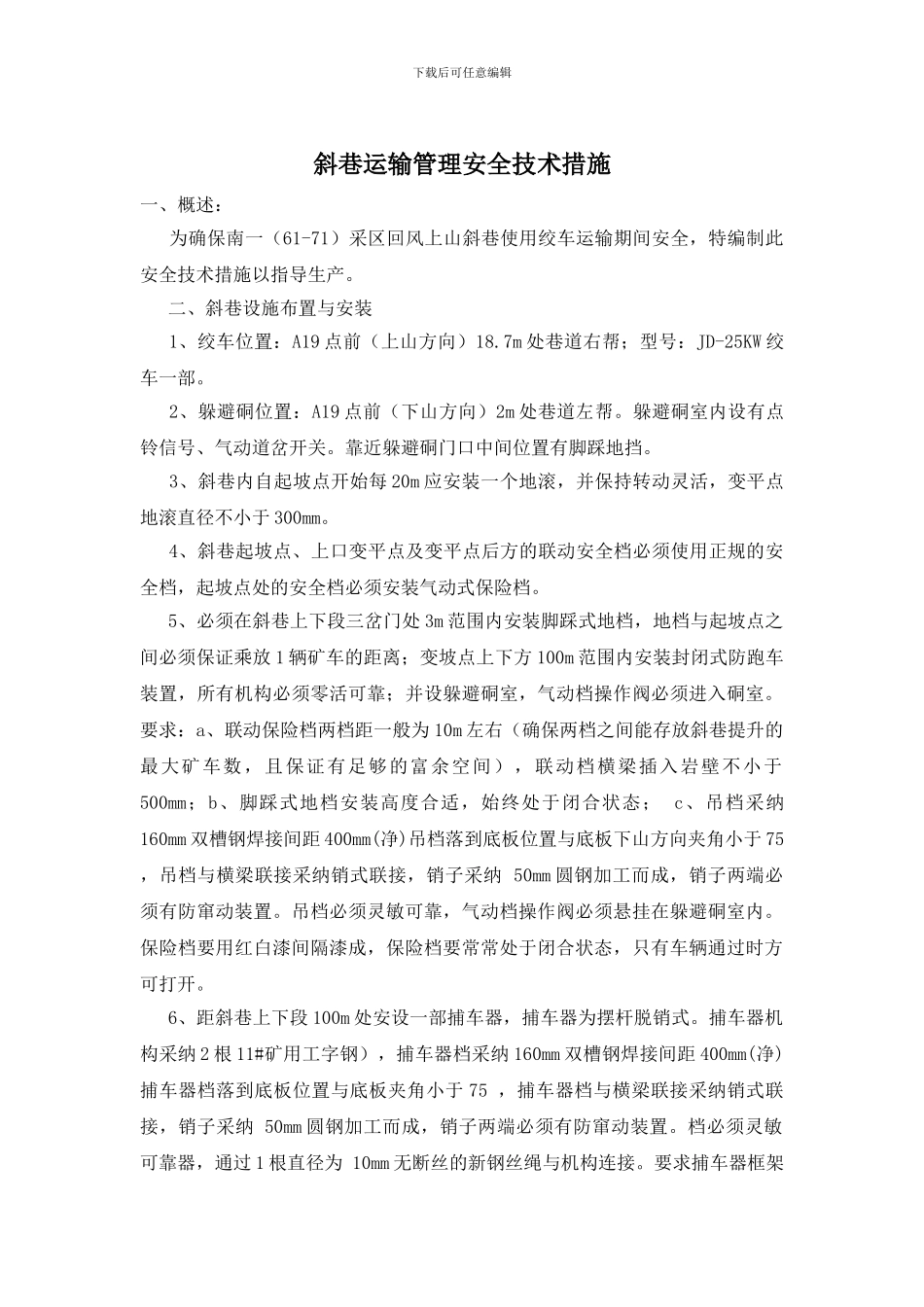

下载后可任意编辑斜巷运输管理安全技术措施一、概述: 为确保南一(61-71)采区回风上山斜巷使用绞车运输期间安全,特编制此安全技术措施以指导生产。 二、斜巷设施布置与安装 1、绞车位置:A19 点前(上山方向)18.7m 处巷道右帮;型号:JD-25KW 绞车一部。 2、躲避硐位置:A19 点前(下山方向)2m 处巷道左帮。躲避硐室内设有点铃信号、气动道岔开关。靠近躲避硐门口中间位置有脚踩地挡。 3、斜巷内自起坡点开始每 20m 应安装一个地滚,并保持转动灵活,变平点地滚直径不小于 300mm。 4、斜巷起坡点、上口变平点及变平点后方的联动安全档必须使用正规的安全档,起坡点处的安全档必须安装气动式保险档。 5、必须在斜巷上下段三岔门处 3m 范围内安装脚踩式地档,地档与起坡点之间必须保证乘放 1 辆矿车的距离;变坡点上下方 100m 范围内安装封闭式防跑车装置,所有机构必须零活可靠;并设躲避硐室,气动档操作阀必须进入硐室。要求:a、联动保险档两档距一般为 10m 左右(确保两档之间能存放斜巷提升的最大矿车数,且保证有足够的富余空间),联动档横梁插入岩壁不小于500mm;b、脚踩式地档安装高度合适,始终处于闭合状态; c、吊档采纳160mm 双槽钢焊接间距 400mm(净)吊档落到底板位置与底板下山方向夹角小于 75 ,吊档与横梁联接采纳销式联接,销子采纳 50mm 圆钢加工而成,销子两端必须有防窜动装置。吊档必须灵敏可靠,气动档操作阀必须悬挂在躲避硐室内。保险档要用红白漆间隔漆成,保险档要常常处于闭合状态,只有车辆通过时方可打开。 6、距斜巷上下段 100m 处安设一部捕车器,捕车器为摆杆脱销式。捕车器机构采纳 2 根 11#矿用工字钢),捕车器档采纳 160mm 双槽钢焊接间距 400mm(净) 捕车器档落到底板位置与底板夹角小于 75 ,捕车器档与横梁联接采纳销式联接,销子采纳 50mm 圆钢加工而成,销子两端必须有防窜动装置。档必须灵敏可靠器,通过 1 根直径为 10mm 无断丝的新钢丝绳与机构连接。要求捕车器框架下载后可任意编辑与机构的间距不小于 45m,机构下设一摆杆,摆杆到地面的距离不得大于1.2m,不得小于 0.7m。当矿车超速时,摆杆能带动机构使钢丝绳脱落,挡车器连动落下,并保持灵敏可靠。 7、上山(下段)施工的巷道要在耙矸机后 5-10m 范围内设置保险绳,保险绳采纳 18.5mm 的无断丝的新钢丝绳双股生根在巷道两帮的锚杆上(锚杆 20mm、L=2400mm 并用 1 卷树脂药卷锚...
