昌九城际某车站接触网平面设计

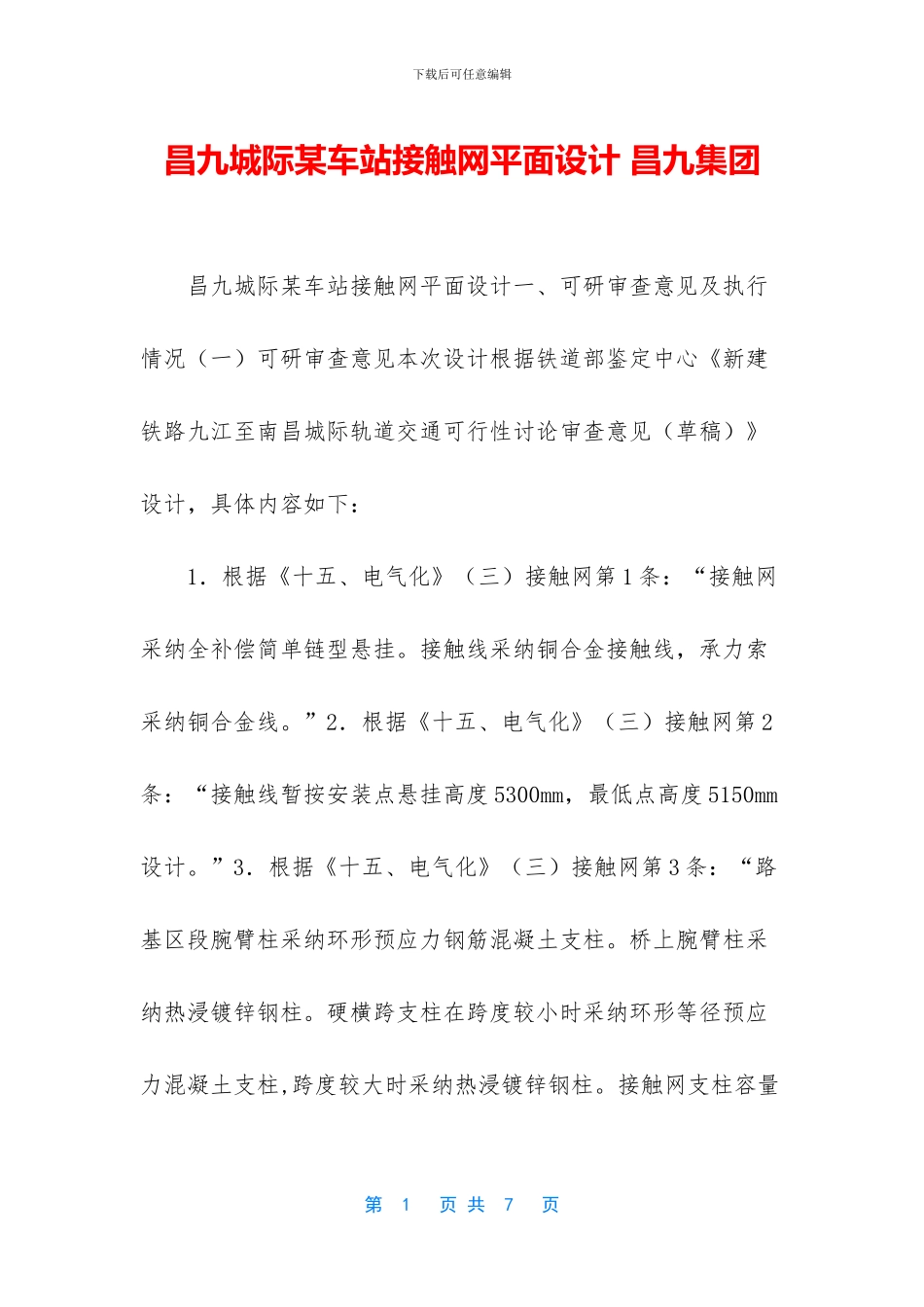

昌九城际某车站接触网平面设计_第1页
1/7

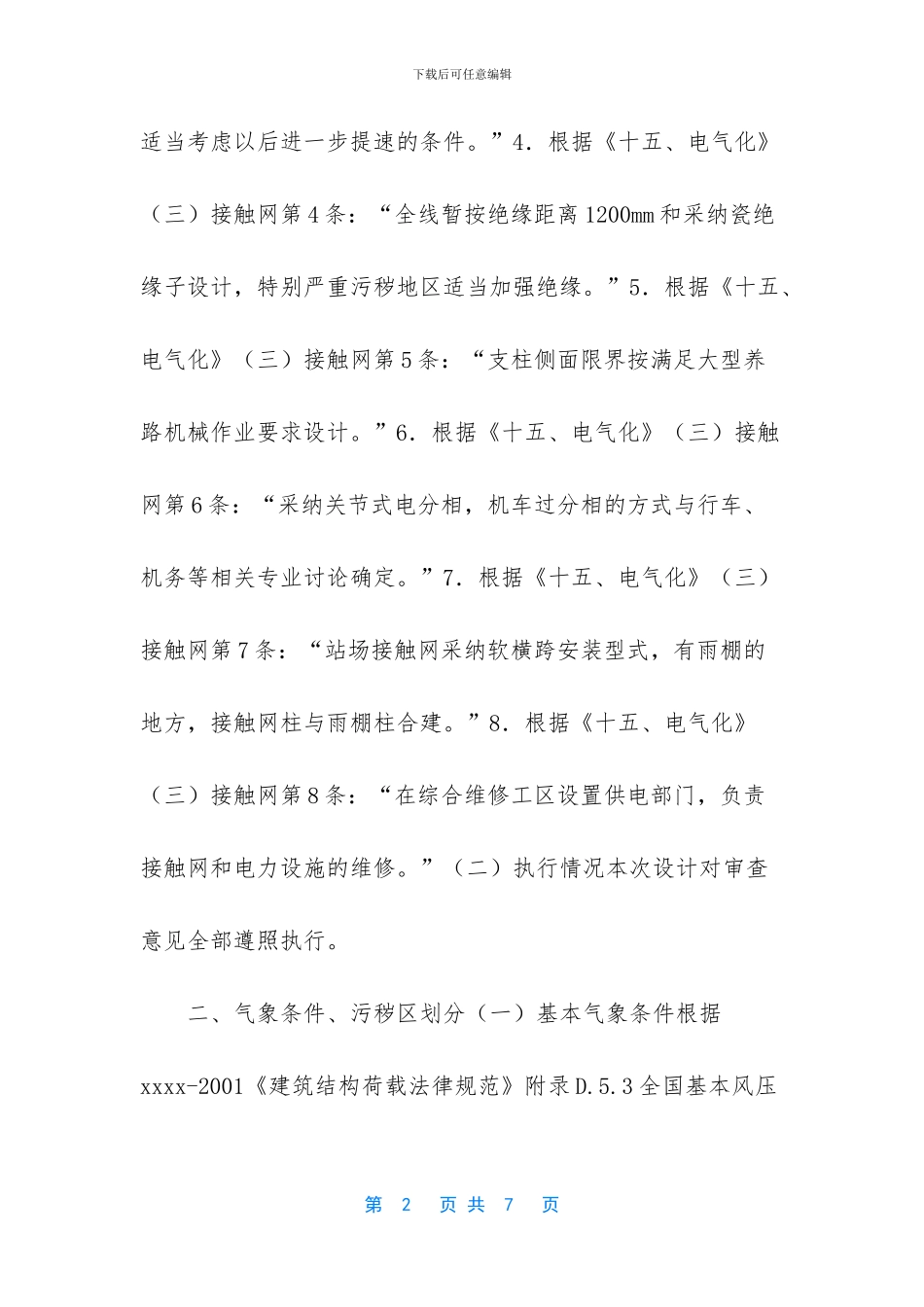

昌九城际某车站接触网平面设计_第2页
2/7
昌九城际某车站接触网平面设计_第3页
3/7
下载后可任意编辑昌九城际某车站接触网平面设计 昌九集团 昌九城际某车站接触网平面设计一、可研审查意见及执行情况(一)可研审查意见本次设计根据铁道部鉴定中心《新建铁路九江至南昌城际轨道交通可行性讨论审查意见(草稿)》设计,具体内容如下: 1.根据《十五、电气化》(三)接触网第 1 条:“接触网采纳全补偿简单链型悬挂。接触线采纳铜合金接触线,承力索采纳铜合金线。”2.根据《十五、电气化》(三)接触网第 2条:“接触线暂按安装点悬挂高度 5300mm,最低点高度 5150mm设计。”3.根据《十五、电气化》(三)接触网第 3 条:“路基区段腕臂柱采纳环形预应力钢筋混凝土支柱。桥上腕臂柱采纳热浸镀锌钢柱。硬横跨支柱在跨度较小时采纳环形等径预应力混凝土支柱,跨度较大时采纳热浸镀锌钢柱。接触网支柱容量第 1 页 共 7 页下载后可任意编辑适当考虑以后进一步提速的条件。”4.根据《十五、电气化》(三)接触网第 4 条:“全线暂按绝缘距离 1200mm 和采纳瓷绝缘子设计,特别严重污秽地区适当加强绝缘。”5.根据《十五、电气化》(三)接触网第 5 条:“支柱侧面限界按满足大型养路机械作业要求设计。”6.根据《十五、电气化》(三)接触网第 6 条:“采纳关节式电分相,机车过分相的方式与行车、机务等相关专业讨论确定。”7.根据《十五、电气化》(三)接触网第 7 条:“站场接触网采纳软横跨安装型式,有雨棚的地方,接触网柱与雨棚柱合建。”8.根据《十五、电气化》(三)接触网第 8 条:“在综合维修工区设置供电部门,负责接触网和电力设施的维修。”(二)执行情况本次设计对审查意见全部遵照执行。 二、气象条件、污秽区划分(一)基本气象条件根据xxxx-2001《建筑结构荷载法律规范》附录 D.5.3 全国基本风压第 2 页 共 7 页下载后可任意编辑图、《全国铁路接触网气象条件标准》及气象部门、沿线电力线路调查情况确定设计用气象条件如下表所示: 接触网气象条件名称单位全线最高气温℃40 最低气温℃-15 覆冰时气温,风速-5℃,15m/s 最大风时气温℃0 或 25 吊弦、定位器正常位置时气温℃15 基本风速 m/s25 最大风速 m/s35 覆冰厚度 mm5 雷暴区等级中雷区(二)附加气象条件计算要求 1.计算锚段长度和腕臂偏移量时的最高计算温度取 80℃。 2.基本风速用于计算或校验接触悬挂导线偏移、驰度、悬挂高度上的结构位移(挠度)(不计列车通过时的震动偏移)。 3.最大...
