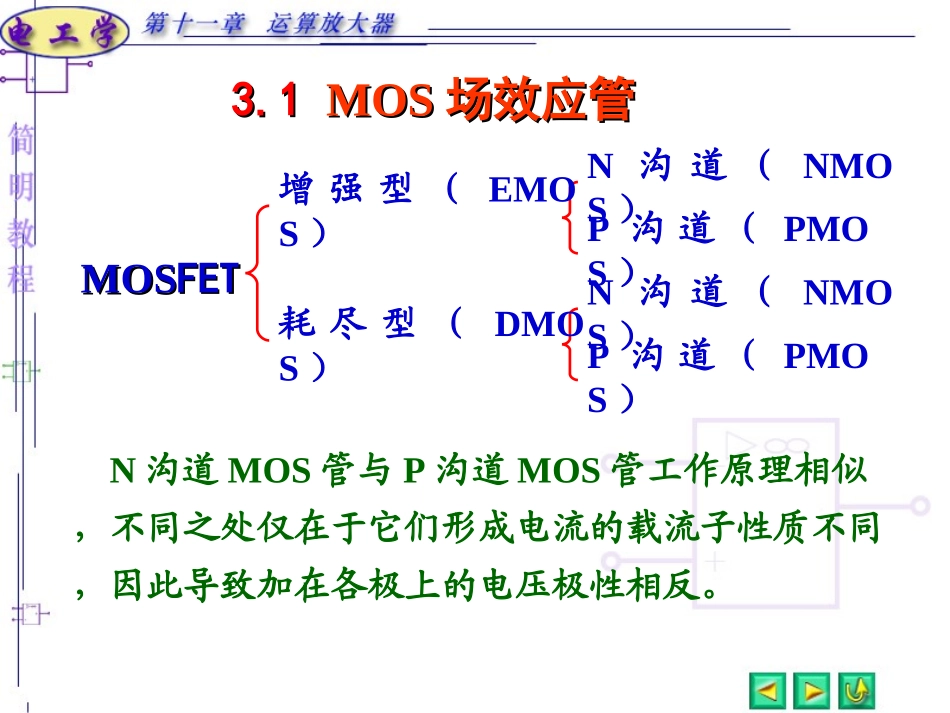

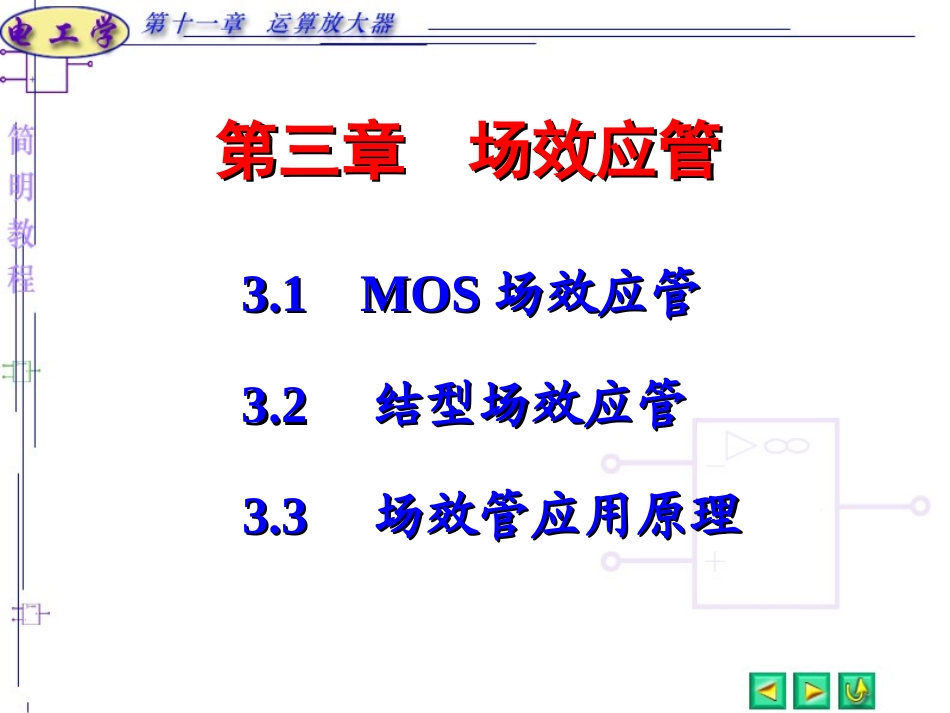

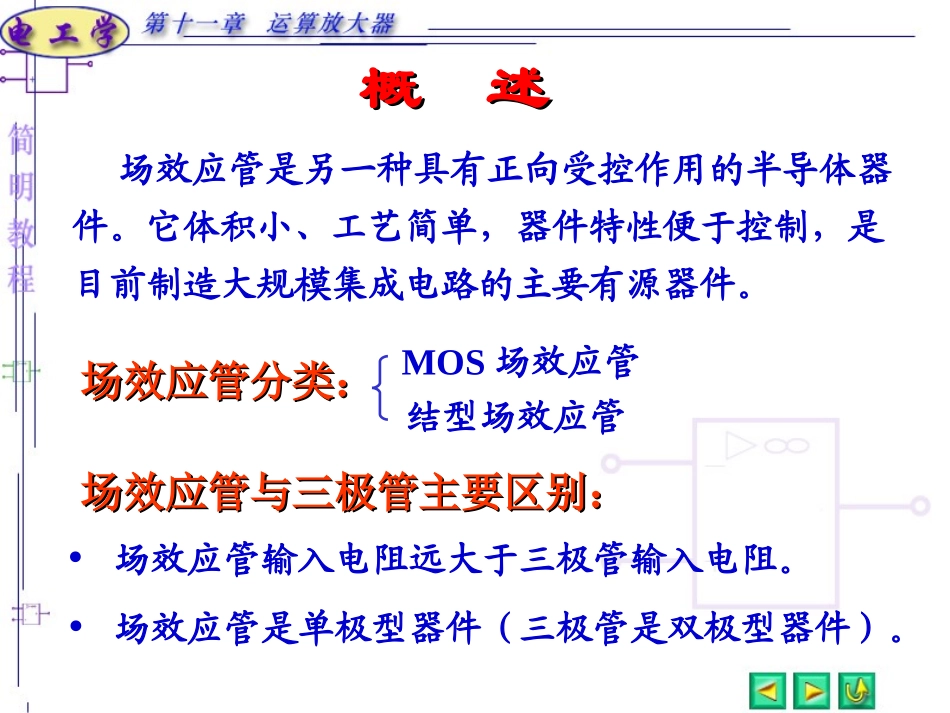

3.23.2结型场效应管结型场效应管3.33.3场效管应用原理场效管应用原理3.13.1MOSMOS场效应管场效应管第三章场效应管第三章场效应管概述概述场效应管是另一种具有正向受控作用的半导体器件。它体积小、工艺简单，器件特性便于控制，是目前制造大规模集成电路的主要有源器件。场效应管与三极管主要区别：场效应管与三极管主要区别：•场效应管输入电阻远大于三极管输入电阻。•场效应管是单极型器件（三极管是双极型器件）。场效应管分类：场效应管分类：MOS场效应管结型场效应管3.13.1MOSMOS场效应管场效应管P沟道（PMOS）N沟道（NMOS）P沟道（PMOS）N沟道（NMOS）MOSMOSFETFET增强型（EMOS）耗尽型（DMOS）N沟道MOS管与P沟道MOS管工作原理相似，不同之处仅在于它们形成电流的载流子性质不同，因此导致加在各极上的电压极性相反。N+N+P+P+PUSGD3.1.13.1.1增强型增强型MOSMOS场效应管场效应管N沟道EMOSFET结构示意图源极漏极衬底极SiO2绝缘层金属栅极P型硅衬底SGUD电路符号l沟道长度W沟道宽度N沟道EMOS管外部工作条件•VDS>0(保证栅漏PN结反偏)。•U接电路最低电位或与S极相连(保证源衬PN结反偏)。•VGS>0(形成导电沟道)PP+N+N+SGDUVDS-+-+VGSN沟道EMOS管工作原理栅衬之间相当于以SiO2为介质的平板电容器。N沟道EMOSFET沟道形成原理•假设VDS=0，讨论VGS作用PP+N+N+SGDUVDS=0-+VGS形成空间电荷区并与PN结相通VGS衬底表面层中负离子、电子VGS开启电压VGS(th)形成N型导电沟道表面层n>>pVGS越大，反型层中n越多，导电能力越强。反型层•VDS对沟道的控制（假设VGS>VGS(th)且保持不变）VDS很小时→VGDVGS。此时W近似不变，即Ron不变。由图VGD=VGS-VDS因此VDS→ID线性。若VDS→则VGD→近漏端沟道→Ron增大。此时Ron→ID变慢。PP+N+N+SGDUVDS-+VGS-+PP+N+N+SGDUVDS-+VGS-+当VDS增加到使VGD=VGS(th)时→A点出现预夹断若VDS继续→A点左移→出现夹断区此时VAS=VAG+VGS=-VGS(th)+VGS（恒定）若忽略沟道长度调制效应，则近似认为l不变（即Ron不变）。因此预夹断后：PP+N+N+SGDUVDS-+VGS-+APP+N+N+SGDUVDS-+VGS-+AVDS→ID基本维持不变。若考虑沟道长度调制效应则VDS→沟道长度l→沟道电阻Ron略。因此VDS→ID略。由上述分析可描绘出ID随VDS变化的关系曲线：IDVDS0VGS–VGS(th)VGS一定曲线形状类似三极管输出特性。•MOS管仅依靠一种载流子（多子）导电，故称单极型器件。•三极管中多子、少子同时参与导电，故称双极型器件。利用半导体表面的电场效应，通过栅源电压VGS的变化，改变感生电荷的多少，从而改变感生沟道的宽窄，控制漏极电流ID。MOSFET工作原理：由于MOS管栅极电流为零，故不讨论输入特性曲线。共源组态特性曲线：ID=f(VGS)VDS=常数转移特性：ID=f(VDS)VGS=常数输出特性：伏安特性+TVDSIG0VGSID+--转移特性与输出特性反映场效应管同一物理过程，它们之间可以相互转换。NEMOS管输出特性曲线非饱和区特点：ID同时受VGS与VDS的控制。当VGS为常数时，VDSID近似线性，表现为一种电阻特性；ID/mAVDS/V0VDS=VGS–VGS(th)VGS=5V3.5V4V4.5V当VDS为常数时，VGSID，表现出一种压控电阻的特性。沟道预夹断前对应的工作区。条件：VGS>VGS(th)VDSVGS(th)VDS>VGS–VGS(th)考虑到沟道长度调制效应，输出特性曲线随VDS的增加略有上翘。注意：饱和区（又称有源区）对应三极管的放大区。数学模型：若考虑沟道长度调制效应，则ID的修正方程：工作在饱和区时，MOS管的...
