PC工法支护技术VIP免费

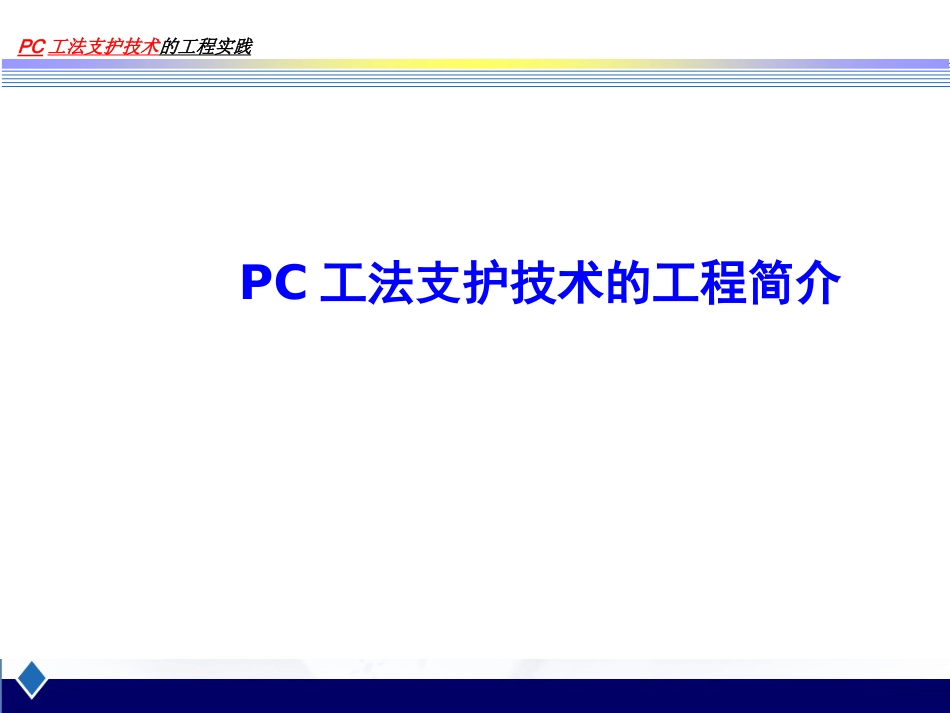

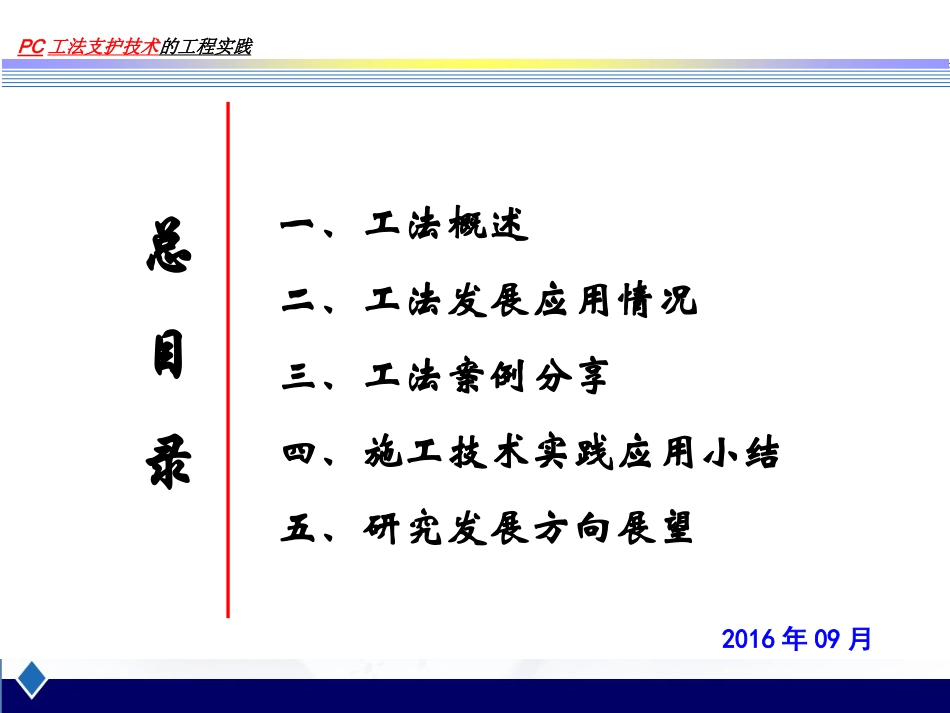

PC工法支护技术的工程简介PC工法支护技术的工程实践一、工法概述二、工法发展应用情况三、工法案例分享四、施工技术实践应用小结五、研究发展方向展望总目录PC工法支护技术的工程实践2016年09月一、工法概述PC工法支护技术的工程实践2016年09月随着城市建设发展及土地资源紧张，地下空间拓展的需要超深基坑越来越多且安全环保要求日益严格，传统的围护施工工艺在经济性.安全性及环保要求方面饱受诟病；1.传统钻孔灌注桩、排桩及SMW工法桩支护结构：传统三轴搅拌桩虽然经济性强，但施工深度受限制（一般不超过25米）、垂直度、止水效果与成墙品质等施工质量并非最理想；钻孔灌注桩造价相对较高、工期较长（需要养护）；SMW工法需要止水帷幕+内置刚性芯材挡土，工序较复杂；2.CSM、TRD工艺美中不足：如基坑形状不规则时，转角施工困难。面对更坚硬的复杂地层时，存在施工效率低等难题。3.传统的喷锚放坡或者重力坝的形式需要浪费大量的土地资源且安全性差不适应深基坑；1、引入背景PC工法支护技术的工程实践PC工法桩的前身为传统的拉森钢板桩，单纯的钢板桩不论是U型Z型还是直腹型，因其截面刚度小在深基坑应用时势必需要多层撑锚结构，从而加大了施工难度导致其快速高效的优势的不断发挥。为了增大截面刚度我司工程技术人员想到可以将拉森桩与钢管结合使用形成各种截面的组合装用于挡土和止水；作为一种可重复利用的绿色环保建材，PC工法桩（钢管与拉森桩组合）以其高强.轻型.材质稳定.质量可靠.耐久性好.耐候性好.止水以及使用全过程无污染施工便利检查验收环节简便重复使用经济性好的诸多优点，受到基坑行业的重视和青睐；为解决上述矛盾，引进PC工法作为新型支护工艺补充和完善，普及后替代三轴搅拌桩、传统钢板桩及SMW工法桩。PC工法支护技术的工程实践◆PC工法专利证书PC工法支护技术的工程实践PC工法组合钢管桩通过设置连接小企口将钢管桩与拉森钢板桩企口连接的组合式围护桩。该桩适用于基坑工程的支护结构，建筑工程、市政工程、港口工程、水利工程的陆上部位以及邻水基坑可参考使用。2、工法原理◆（1）工法原理PC工法支护技术的工程实践PC工法支护技术的工程实践◆（2）工法组合桩形式◆特点一、施工深度深、成墙品质高、止水效果显著PC工法施工深度最深可达45米（采用多节桩分级焊接）、复杂地质情况采用先导前出钻设备施工深度最深可达55米。PC工法支护技术的工程实践3、工法特点◆特点二、适应地层广泛、成墙品质高PC工法支护技术的工程实践◆特点三、节约工程量，无置换土，无泥浆污染PC工法支护技术的工程实践PC工法支护技术的工程实践◆特点四：插入型材的间距不受限制PC工法支护技术的工程实践◆特点四：插入型材的间距不受限制PC工法支护技术的工程实践◆特点四：插入型材的间距不受限制PC工法支护技术的工程实践◆特点四：插入型材的间距不受限制PC工法支护技术的工程实践◆特点四：插入型材的间距不受限制PC工法支护技术的工程实践◆特点四：插入型材的间距不受限制◆特点五、信息化高、垂直度有保证PC工法的施工参数控制主要显示于钻机的操作手监视器：获取和控制施工参数，通过沉桩速度、压力等的调整达到完美纠偏：深度沉桩压力沉桩速度偏斜量（在两个方向上）：保证垂直度控制在1/250钻机的参数PC工法支护技术的工程实践◆特点六、安全性能高，施工灵活操作灵活,施工无死角，打拔方便PC工法支护技术的工程实践◆施工工艺流程PC工法支护技术的工程实践4、施工工艺流程二、工法发展应用情况PC工法支护技术的工程实践1、应用情况◆应用范围：深基坑挡土墙、围堰、共同沟、管沟、连廊竖井、消防水池、地铁基坑等。PC工法支护技术的工程实践1、应用情况：◆附实体图片：PC工法支护技术的工程实践1、应用情况：◆附实体图片：PC工法支护技术的工程实践1、应用情况：◆附实体图片：PC工法支护技术的工程实践1、应用情况：◆附实体图片：PC工法支护技术的工程实践2、应用情况：◆江苏地区首家引进PC工法专利技术应用推广，目前可能是在国内工程实例最多的单位。◆国内应用行政区域：浙江、安徽、上海等◆应用类型：纯基坑超深止水帷幕、隔离桩、围...
