okuma机床维修

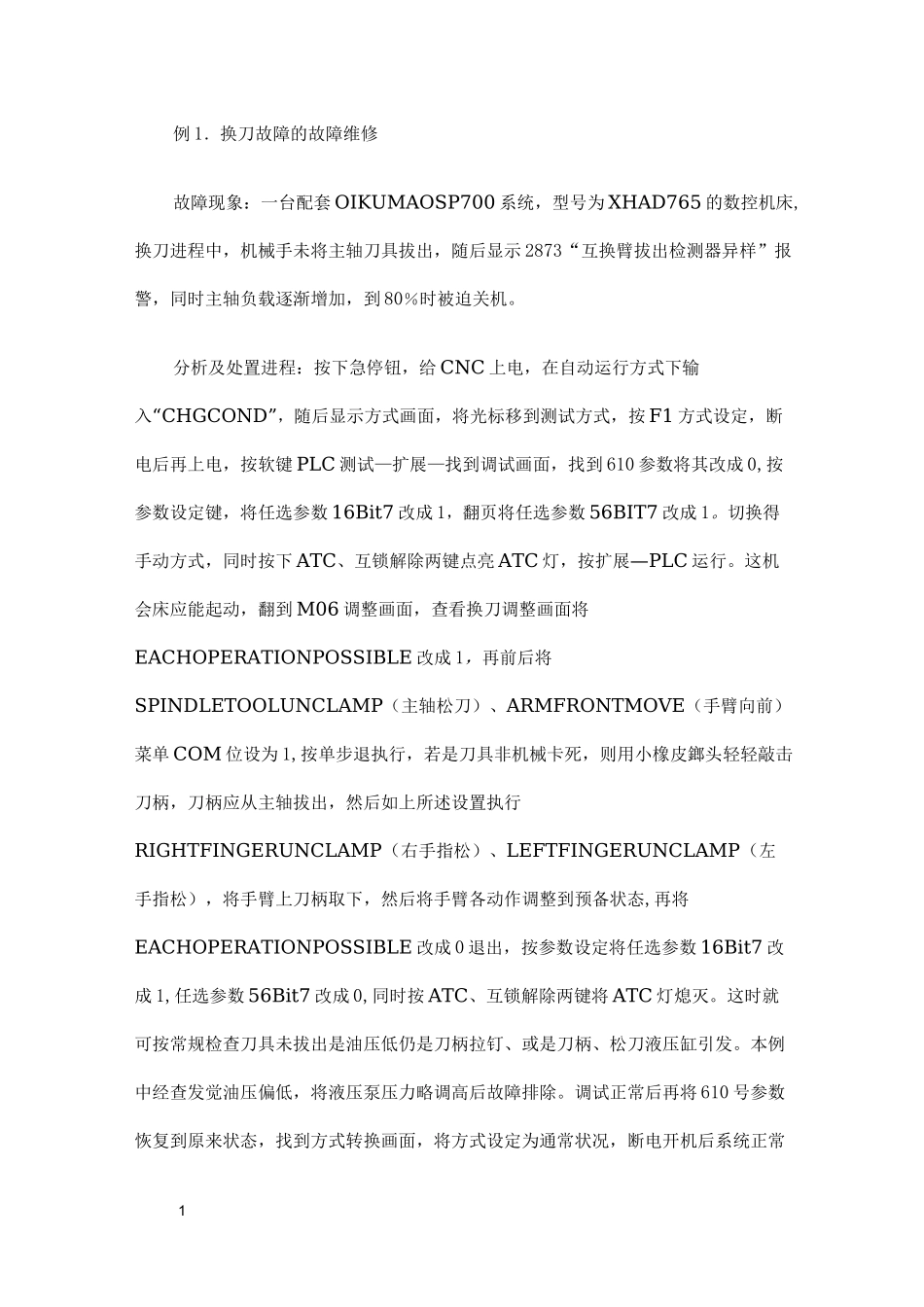

1例 1．换刀故障的故障维修故障现象：一台配套 OIKUMAOSP700 系统，型号为 XHAD765 的数控机床,换刀进程中，机械手未将主轴刀具拔出，随后显示 2873“互换臂拔出检测器异样”报警，同时主轴负载逐渐增加，到 80％时被迫关机。分析及处置进程：按下急停钮，给 CNC 上电，在自动运行方式下输入“CHGCOND”，随后显示方式画面，将光标移到测试方式，按 F1 方式设定，断电后再上电，按软键 PLC 测试—扩展—找到调试画面，找到 610 参数将其改成 0,按参数设定键，将任选参数 16Bit7 改成 1，翻页将任选参数 56BIT7 改成 1。切换得手动方式，同时按下 ATC、互锁解除两键点亮 ATC 灯，按扩展—PLC 运行。这机会床应能起动，翻到 M06 调整画面，查看换刀调整画面将EACHOPERATIONPOSSIBLE 改成 1，再前后将SPINDLETOOLUNCLAMP（主轴松刀）、ARMFRONTMOVE（手臂向前）菜单 COM 位设为 1,按单步退执行，若是刀具非机械卡死，则用小橡皮鎯头轻轻敲击刀柄，刀柄应从主轴拔出，然后如上所述设置执行RIGHTFINGERUNCLAMP（右手指松）、LEFTFINGERUNCLAMP（左手指松），将手臂上刀柄取下，然后将手臂各动作调整到预备状态,再将EACHOPERATIONPOSSIBLE 改成 0 退出，按参数设定将任选参数 16Bit7 改成 1,任选参数 56Bit7 改成 0,同时按 ATC、互锁解除两键将 ATC 灯熄灭。这时就可按常规检查刀具未拔出是油压低仍是刀柄拉钉、或是刀柄、松刀液压缸引发。本例中经查发觉油压偏低，将液压泵压力略调高后故障排除。调试正常后再将 610 号参数恢复到原来状态，找到方式转换画面，将方式设定为通常状况，断电开机后系统正常2起动。...例 2．刀具设置错误报警的故障维修故障现象：一台配套 OIKUMAOSP700 系统，型号为 XHAD765 的数控机床,换班后，操作工设置刀具表时，显示“2714 刀具数据设定犯错”报警。分析及处置进程：查看刀具刀位表，所要设 3 号刀位表中确实没有，设入即报警，估量该号刀可能在主轴上，而主轴却是其他刀具。再查看刀具表其他页面，发觉 3 号刀数据前有一红星号，证明 3 号刀确实应在主轴上。手动将 3 号刀换上主轴，MDI 方式下执行 M6—、M63 指令将主轴上刀具还回刀库后，再打开刀具刀位表，3 号刀已显示在当前刀位，证明判断。经询问，交班前，前一班的操作工在手动换刀方式下用其他刀临时将 3 号刀换下，交班后又未交待，故造成人为故障。例 3．换刀错误的故障维修故障现象...
