满堂支架专项施工方案

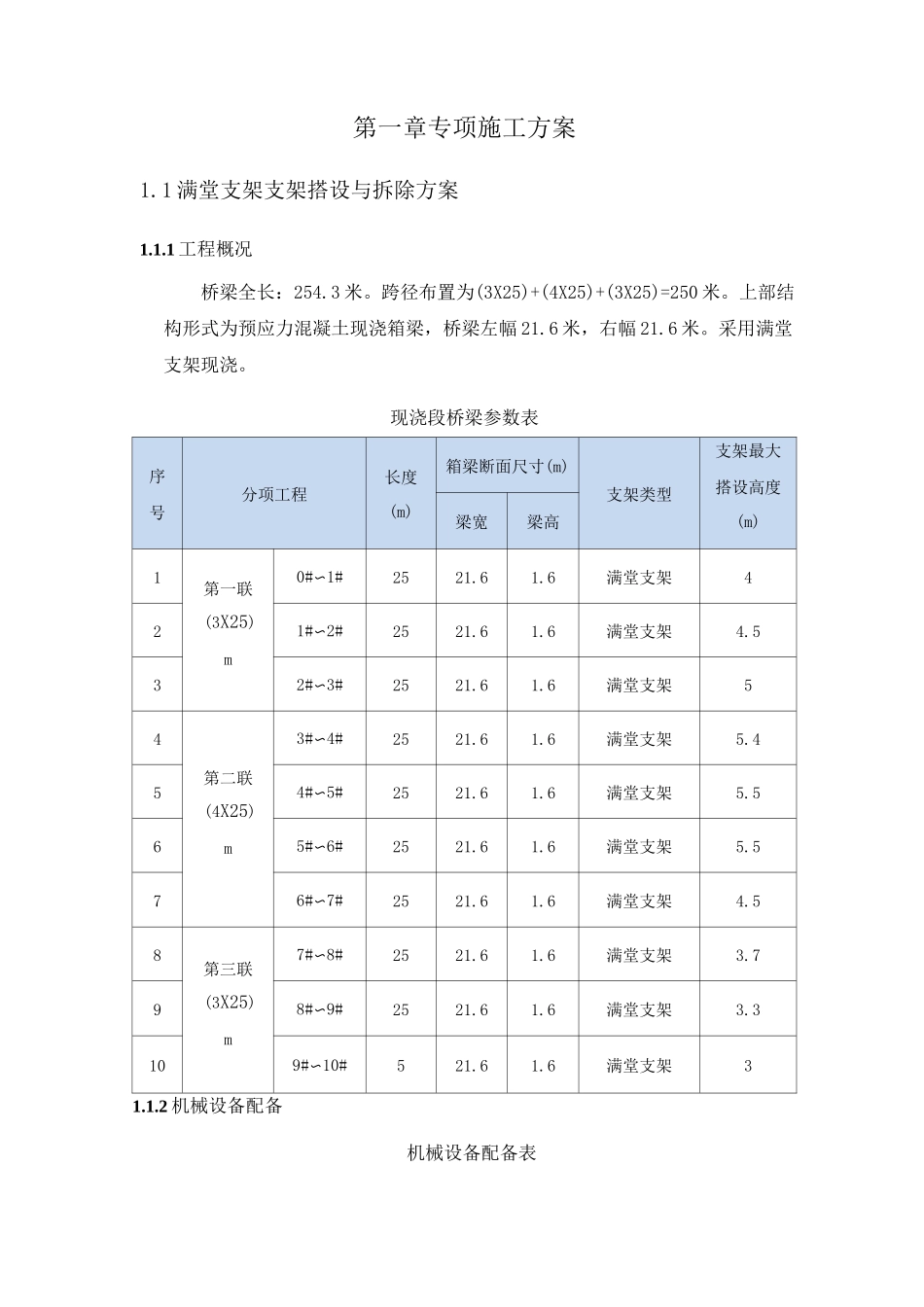

满堂支架专项施工方案_第1页
1/14

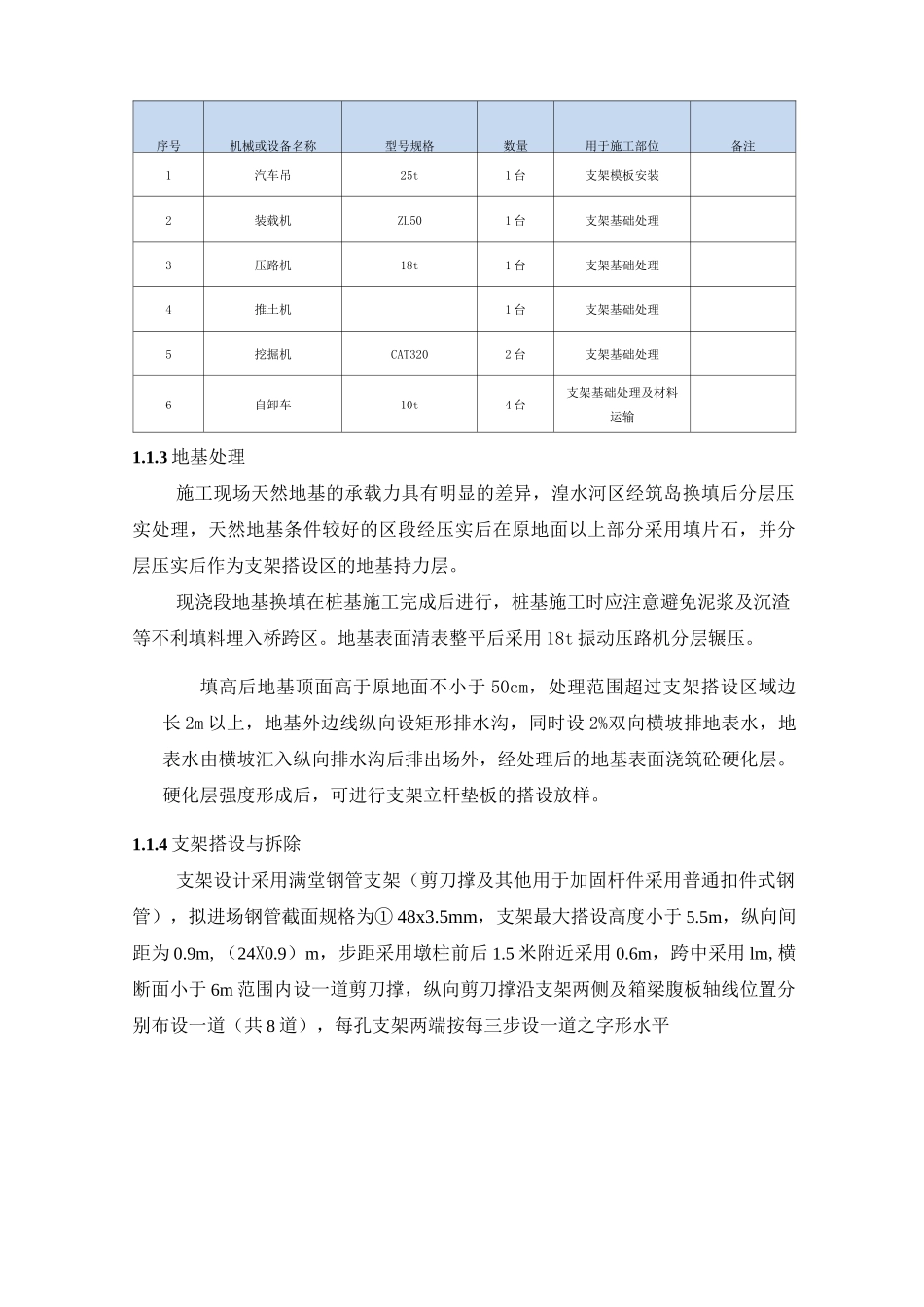

满堂支架专项施工方案_第2页
2/14

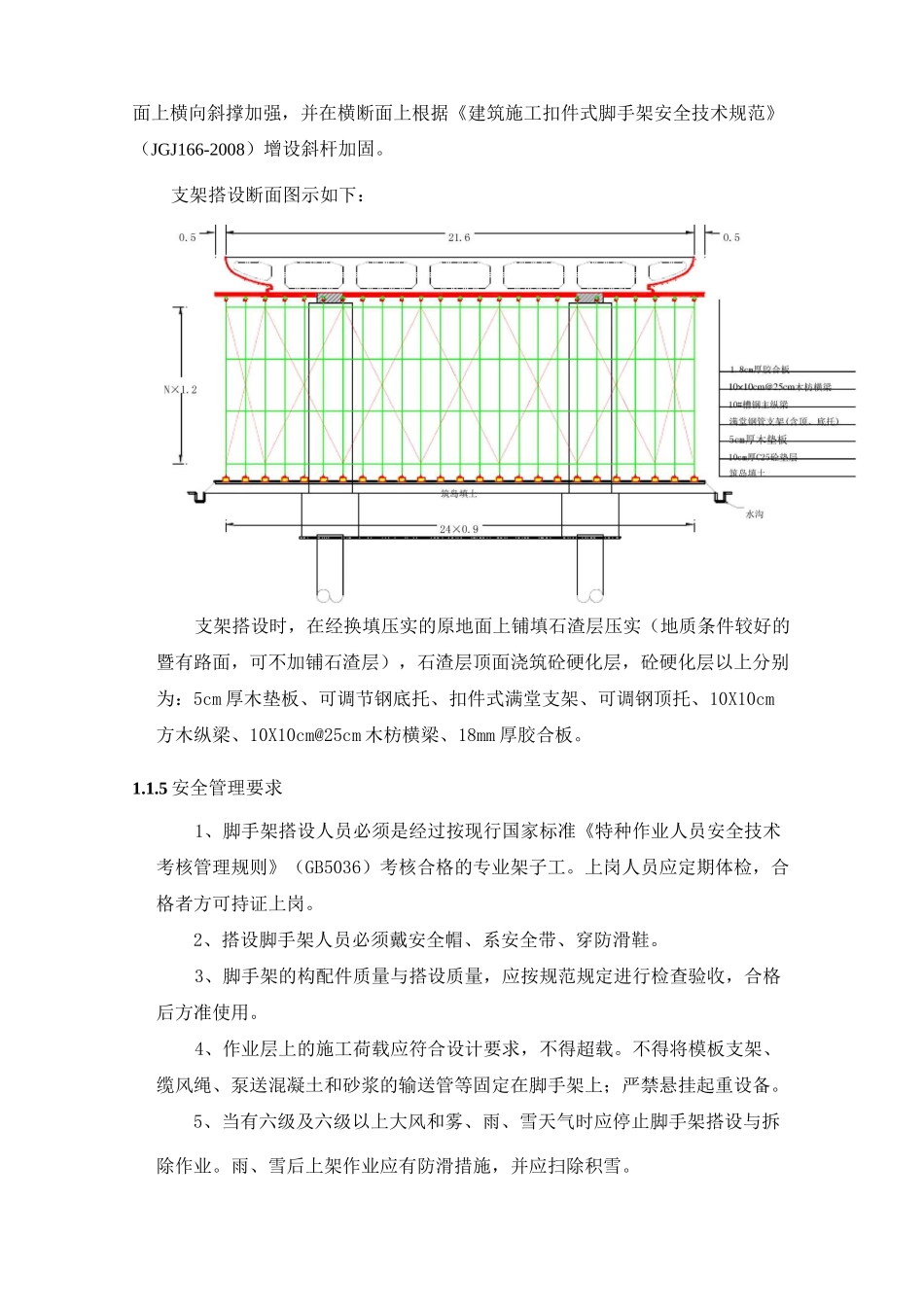

满堂支架专项施工方案_第3页
3/14
第一章专项施工方案1.1 满堂支架支架搭设与拆除方案1.1.1 工程概况桥梁全长:254.3 米。跨径布置为(3X25)+(4X25)+(3X25)=250 米。上部结构形式为预应力混凝土现浇箱梁,桥梁左幅 21.6 米,右幅 21.6 米。采用满堂支架现浇。现浇段桥梁参数表序号分项工程长度(m)箱梁断面尺寸(m)支架类型支架最大搭设高度(m)梁宽梁高1第一联(3X25)m0#〜1#2521.61.6满堂支架421#〜2#2521.61.6满堂支架4.532#〜3#2521.61.6满堂支架54第二联(4X25)m3#〜4#2521.61.6满堂支架5.454#〜5#2521.61.6满堂支架5.565#〜6#2521.61.6满堂支架5.576#〜7#2521.61.6满堂支架4.58第三联(3X25)m7#〜8#2521.61.6满堂支架3.798#〜9#2521.61.6满堂支架3.3109#〜10#521.61.6满堂支架31.1.2 机械设备配备机械设备配备表序号机械或设备名称型号规格数量用于施工部位备注1汽车吊25t1 台支架模板安装2装载机ZL501 台支架基础处理3压路机18t1 台支架基础处理4推土机1 台支架基础处理5挖掘机CAT3202 台支架基础处理6自卸车10t4 台支架基础处理及材料运输1.1.3 地基处理施工现场天然地基的承载力具有明显的差异,湟水河区经筑岛换填后分层压实处理,天然地基条件较好的区段经压实后在原地面以上部分采用填片石,并分层压实后作为支架搭设区的地基持力层。现浇段地基换填在桩基施工完成后进行,桩基施工时应注意避免泥浆及沉渣等不利填料埋入桥跨区。地基表面清表整平后采用 18t 振动压路机分层辗压。填高后地基顶面高于原地面不小于 50cm,处理范围超过支架搭设区域边长 2m 以上,地基外边线纵向设矩形排水沟,同时设 2%双向横坡排地表水,地表水由横坡汇入纵向排水沟后排出场外,经处理后的地基表面浇筑砼硬化层。硬化层强度形成后,可进行支架立杆垫板的搭设放样。1.1.4 支架搭设与拆除支架设计采用满堂钢管支架(剪刀撑及其他用于加固杆件采用普通扣件式钢管),拟进场钢管截面规格为① 48x3.5mm,支架最大搭设高度小于 5.5m,纵向间距为 0.9m,(24X0.9)m,步距采用墩柱前后 1.5 米附近采用 0.6m,跨中采用 lm,横断面小于 6m 范围内设一道剪刀撑,纵向剪刀撑沿支架两侧及箱梁腹板轴线位置分别布设一道(共 8 道),每孔支架两端按每三步设一道之字形水平面上横向斜撑加强,并在横断面上根据《建筑施工扣件式脚手架安全技术规范》(JGJ166-2008)增设斜杆加固。支架搭设断面图示如下:支架搭设时,在经换填压实的原地面上铺填石渣层压实(地质条件较好的暨有...
