带式输送机传动装置设计书

带式输送机传动装置设计书_第1页
1/16
带式输送机传动装置设计书_第2页
2/16
带式输送机传动装置设计书_第3页
3/16

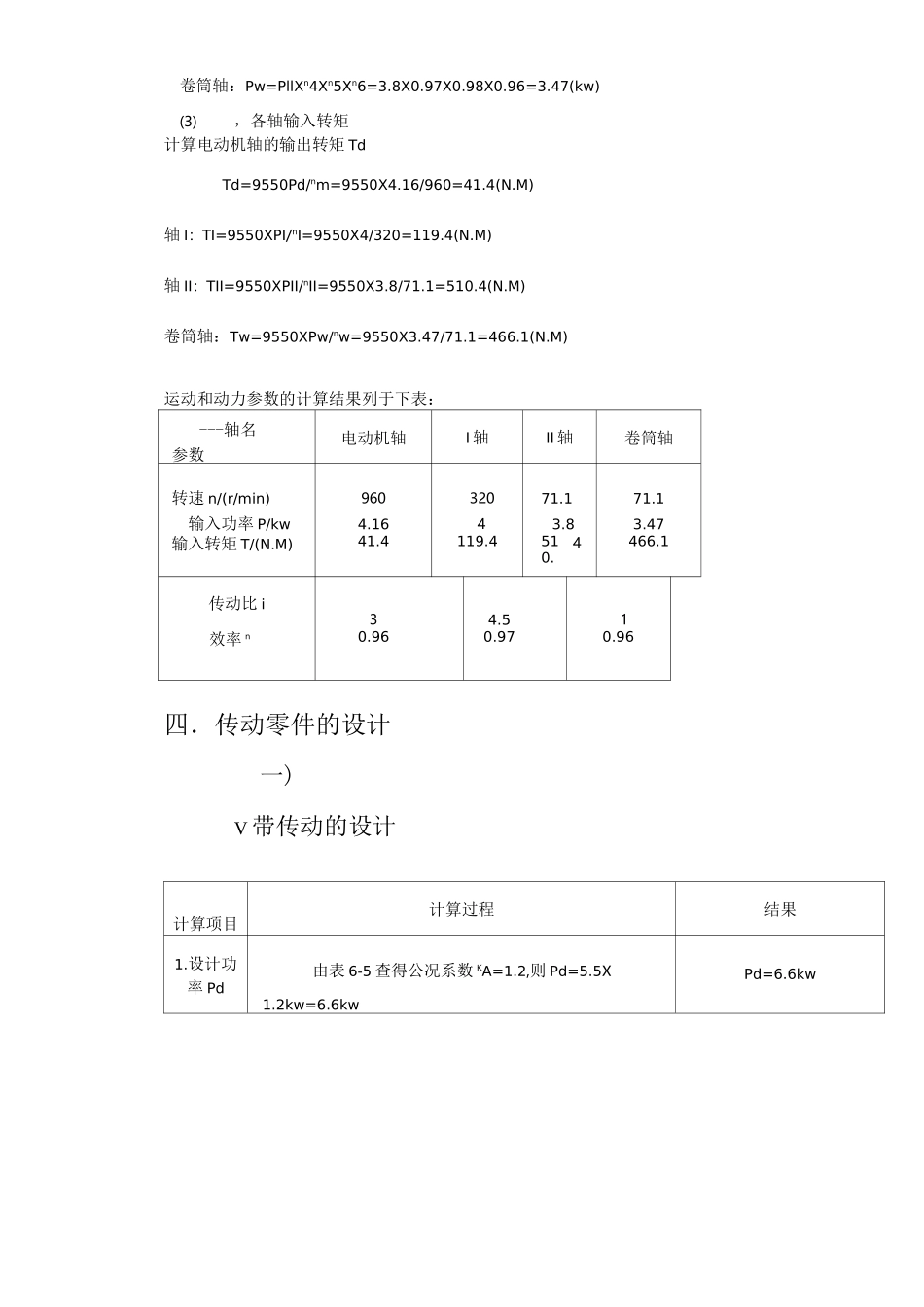

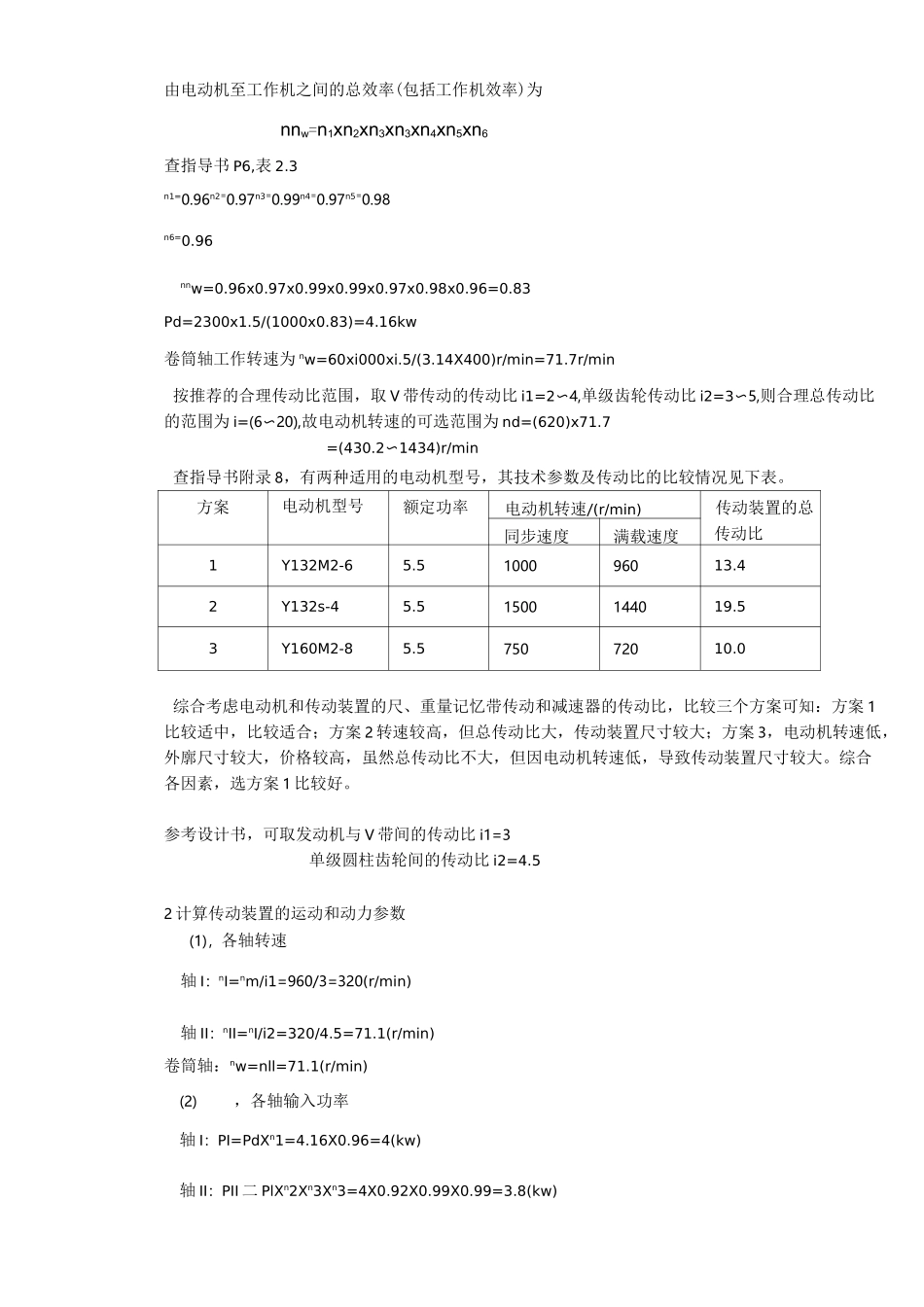

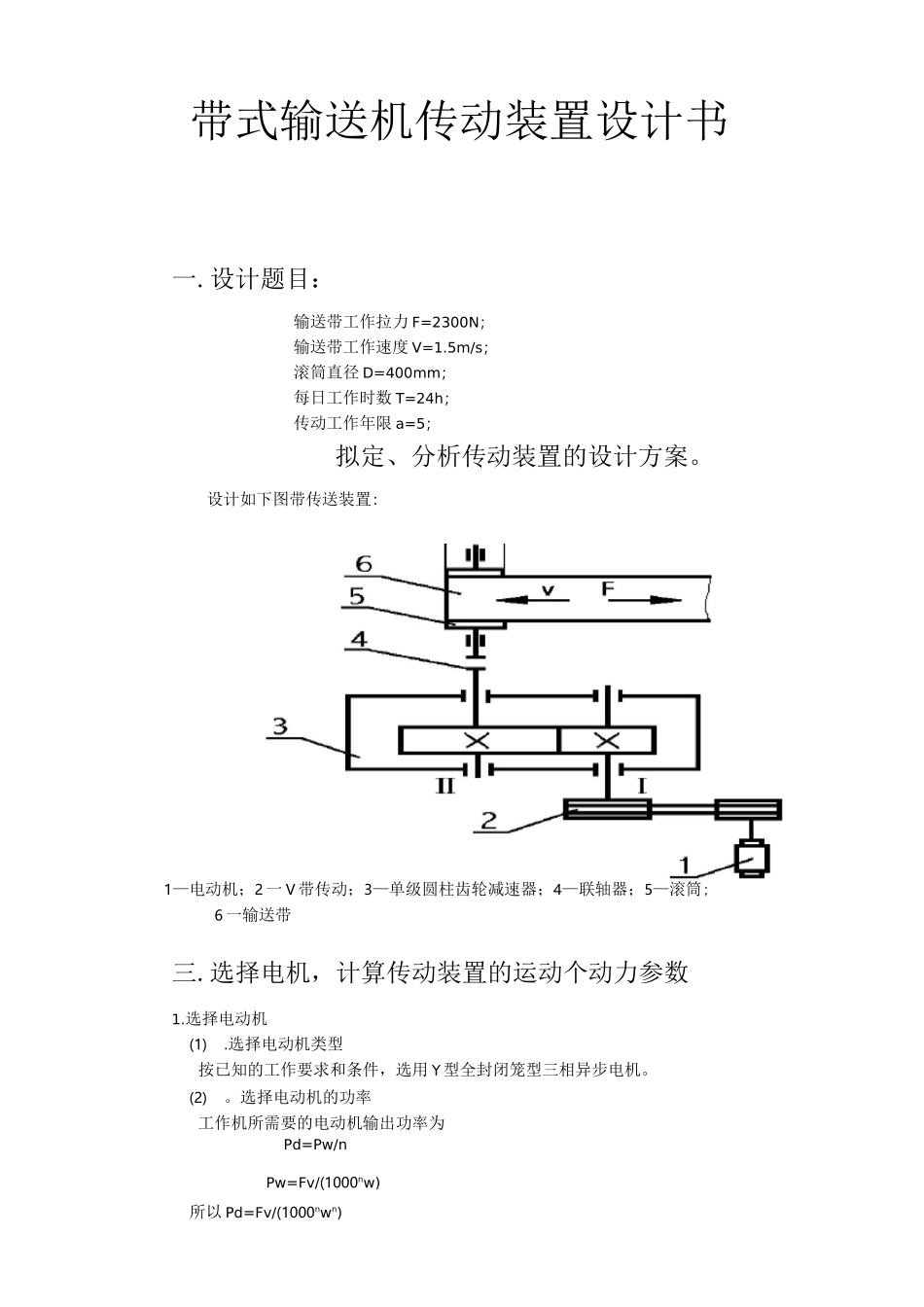

带式输送机传动装置设计书一.设计题目:输送带工作拉力 F=2300N;输送带工作速度 V=1.5m/s;滚筒直径 D=400mm;每日工作时数 T=24h;传动工作年限 a=5;拟定、分析传动装置的设计方案。设计如下图带传送装置:1—电动机;2 一 V 带传动;3—单级圆柱齿轮减速器;4—联轴器;5—滚筒;6 一输送带三.选择电机,计算传动装置的运动个动力参数1.选择电动机(1).选择电动机类型按已知的工作要求和条件,选用 Y 型全封闭笼型三相异步电机。(2)。选择电动机的功率工作机所需要的电动机输出功率为Pd=Pw/nPw=Fv/(1000nw)所以 Pd=Fv/(1000nwn)由电动机至工作机之间的总效率(包括工作机效率)为nnw=n1xn2xn3xn3xn4xn5xn6查指导书 P6,表 2.3n1=0.96n2=0.97n3=0.99n4=0.97n5=0.98n6=0.96nnw=0.96x0.97x0.99x0.99x0.97x0.98x0.96=0.83Pd=2300x1.5/(1000x0.83)=4.16kw卷筒轴工作转速为 nw=60xi000xi.5/(3.14X400)r/min=71.7r/min按推荐的合理传动比范围,取 V 带传动的传动比 i1=2〜4,单级齿轮传动比 i2=3〜5,则合理总传动比的范围为 i=(6〜20),故电动机转速的可选范围为 nd=(620)x71.7=(430.2〜1434)r/min查指导书附录 8,有两种适用的电动机型号,其技术参数及传动比的比较情况见下表。方案电动机型号额定功率电动机转速/(r/min)传动装置的总传动比同步速度满载速度1Y132M2-65.5100096013.42Y132s-45.51500144019.53Y160M2-85.575072010.0综合考虑电动机和传动装置的尺、重量记忆带传动和减速器的传动比,比较三个方案可知:方案 1比较适中,比较适合;方案 2 转速较高,但总传动比大,传动装置尺寸较大;方案 3,电动机转速低,外廓尺寸较大,价格较高,虽然总传动比不大,但因电动机转速低,导致传动装置尺寸较大。综合各因素,选方案 1 比较好。参考设计书,可取发动机与 V 带间的传动比 i1=3单级圆柱齿轮间的传动比 i2=4.52 计算传动装置的运动和动力参数(1),各轴转速轴 I:nI=nm/i1=960/3=320(r/min)轴 II:nII=nI/i2=320/4.5=71.1(r/min)卷筒轴:nw=nll=71.1(r/min)(2),各轴输入功率轴 I:PI=PdXn1=4.16X0.96=4(kw)轴 II:PII 二 PlXn2Xn3Xn3=4X0.92X0.99X0.99=3.8(kw)卷筒轴:Pw=PllXn4Xn5Xn6=3.8X0.97X0.98X0.96=3.47(kw)(3),各轴输入转矩计算电动机轴的输出转矩 TdTd=9550Pd/nm=9550X4.16/960=41.4(N.M)轴 I:TI=9550XPI/nI=9550X4/320=119.4(N.M)轴 II:TII=9550XPII/nII=9550X3.8/71.1=510.4(N.M)卷筒轴:T...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

带式输送机传动装置设计书
