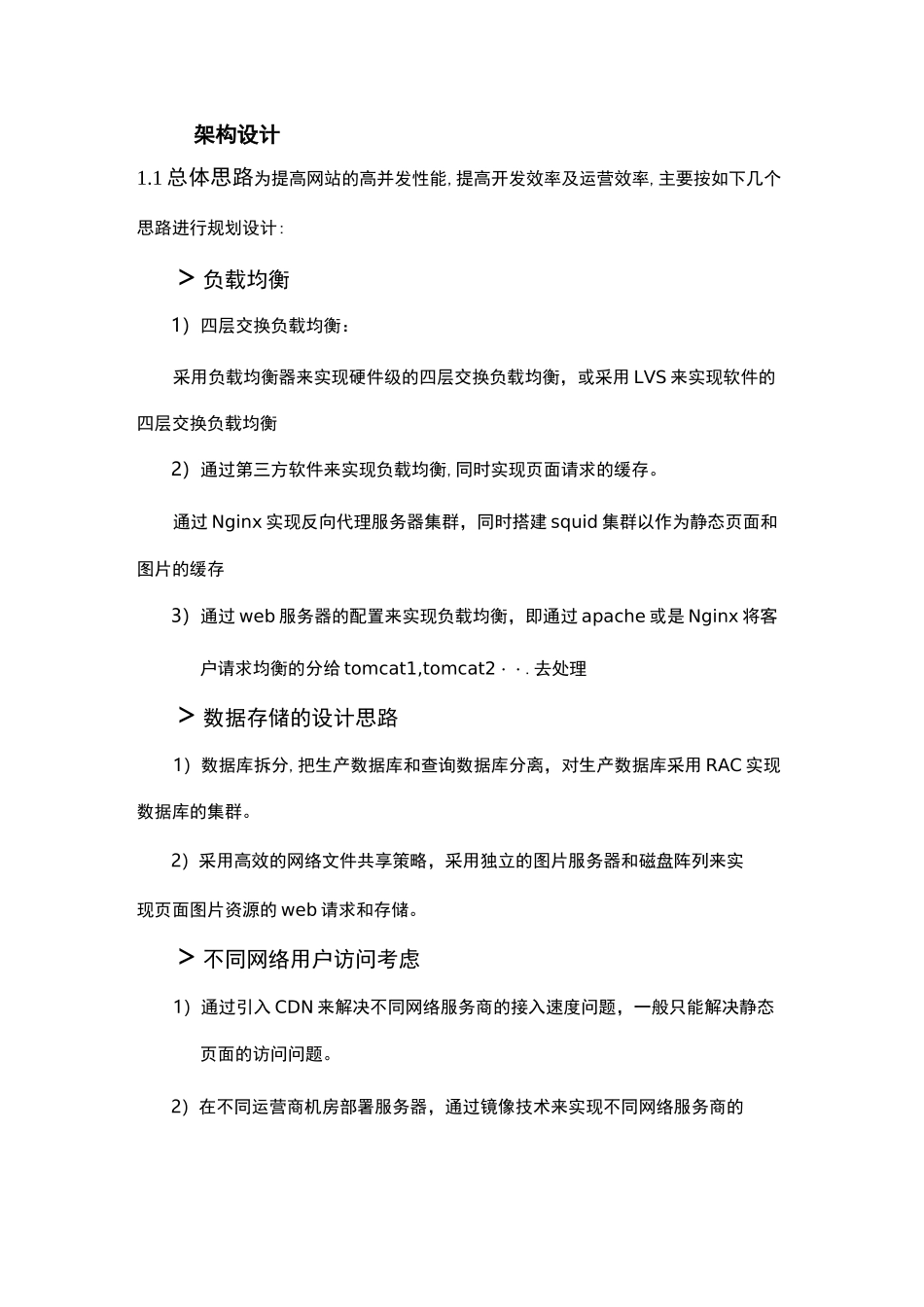

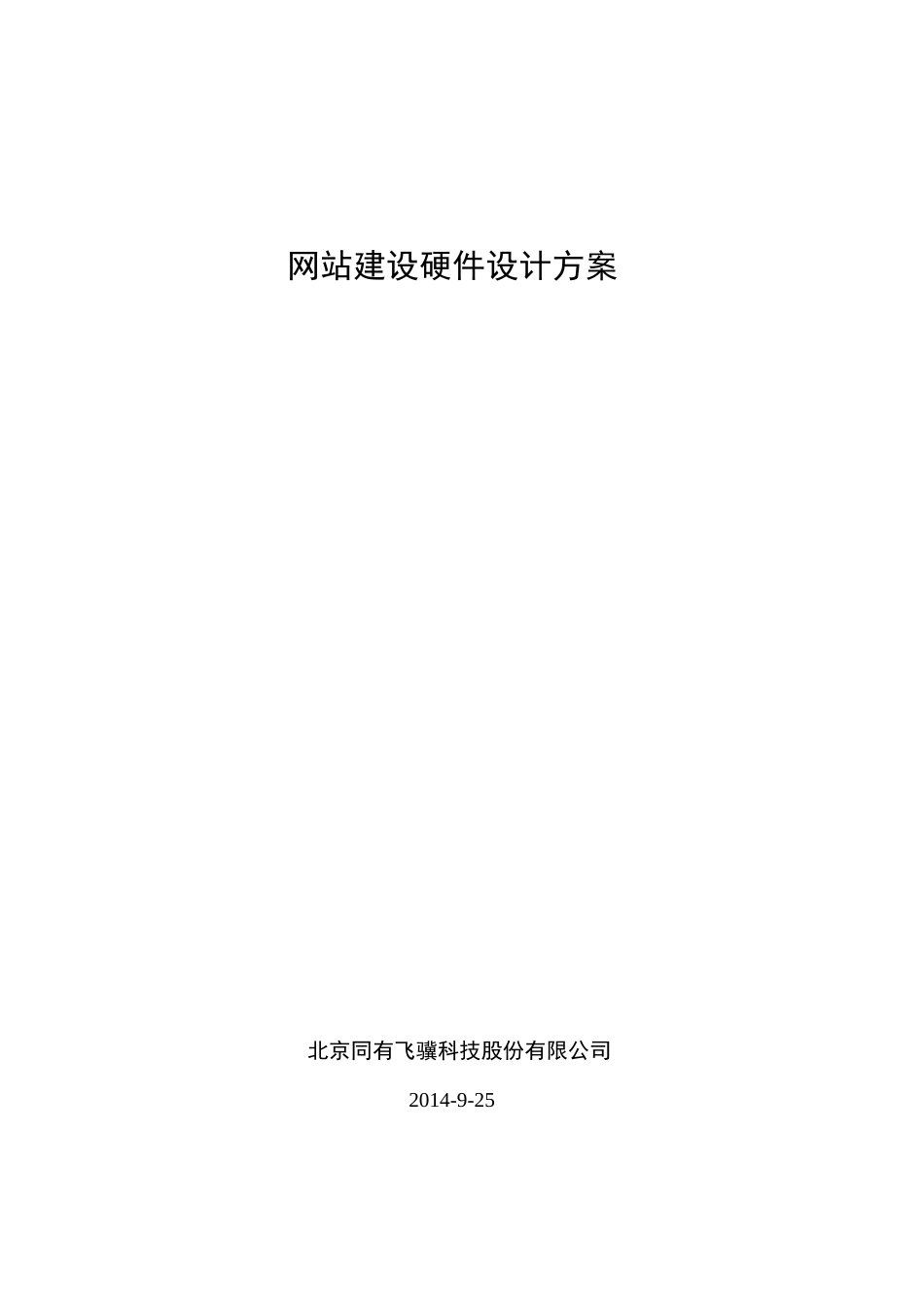

网站建设硬件设计方案北京同有飞骥科技股份有限公司2014-9-25架构设计1.1 总体思路为提高网站的高并发性能,提高开发效率及运营效率,主要按如下几个思路进行规划设计:＞负载均衡1）四层交换负载均衡：采用负载均衡器来实现硬件级的四层交换负载均衡，或采用 LVS 来实现软件的四层交换负载均衡2）通过第三方软件来实现负载均衡,同时实现页面请求的缓存。通过 Nginx 实现反向代理服务器集群，同时搭建 squid 集群以作为静态页面和图片的缓存3）通过 web 服务器的配置来实现负载均衡，即通过 apache 或是 Nginx 将客户请求均衡的分给 tomcat1,tomcat2・・.去处理＞数据存储的设计思路1）数据库拆分,把生产数据库和查询数据库分离，对生产数据库采用 RAC 实现数据库的集群。2）采用高效的网络文件共享策略，采用独立的图片服务器和磁盘阵列来实现页面图片资源的 web 请求和存储。＞不同网络用户访问考虑1）通过引入 CDN 来解决不同网络服务商的接入速度问题，一般只能解决静态页面的访问问题。2）在不同运营商机房部署服务器，通过镜像技术来实现不同网络服务商的grTig 2.2 网络拓扑结构主交换主交换员载均衡员载均衡VRRVRR备防火备防火备交换备交换n■nr■II■员载为歯器员载均歯器接入速度问题。网站的物理架构和网络拓扑2.1 物理架构方案说明：用户［■施页主防火主防火5^盛盘阵列柜磕盘眸列柜1)采用双防火墙双交换机做网络冗余，保障平台服务采用双防火墙接通 2 线路互联网接入，设备之间采用 VRRP 协议，在任何一个防火墙、互联网发生故障后均可自动将流量切换到另一端，保证网站的正常运行，设备或网络恢复后，自动恢复。采用双千兆交换机分别接在 2 台防火墙上，当某台设备或者网络链路发生故障后，正常的设备自动接管已坏设备的工作，不影响网站的整体运行，根据业务及真实服务器的数量，交换机可以随时增加2)采用硬件设备负载均衡器，实现网络流量的负载均衡使用硬件设备负载均衡器，将网络流量均衡的分担到 WEB 服务器集群各节点服务器，保障平台服务器资源均衡的使用。3)采用专业磁盘阵列，实现图片和关键数据的读取和存储数据库服务器和图片服务器后端分别接入光纤磁盘阵列，实现图片和数据库数据的高性能读写和查询。三、硬件配置分析3.1 网络带宽只考虑门户访问的带宽占用，后台管理页面等其他业务访问与门户访问相差 2-3 个数量级，这一部分网络流量占用忽略。同时考虑网络带宽利用率(70%)根据业务设...
