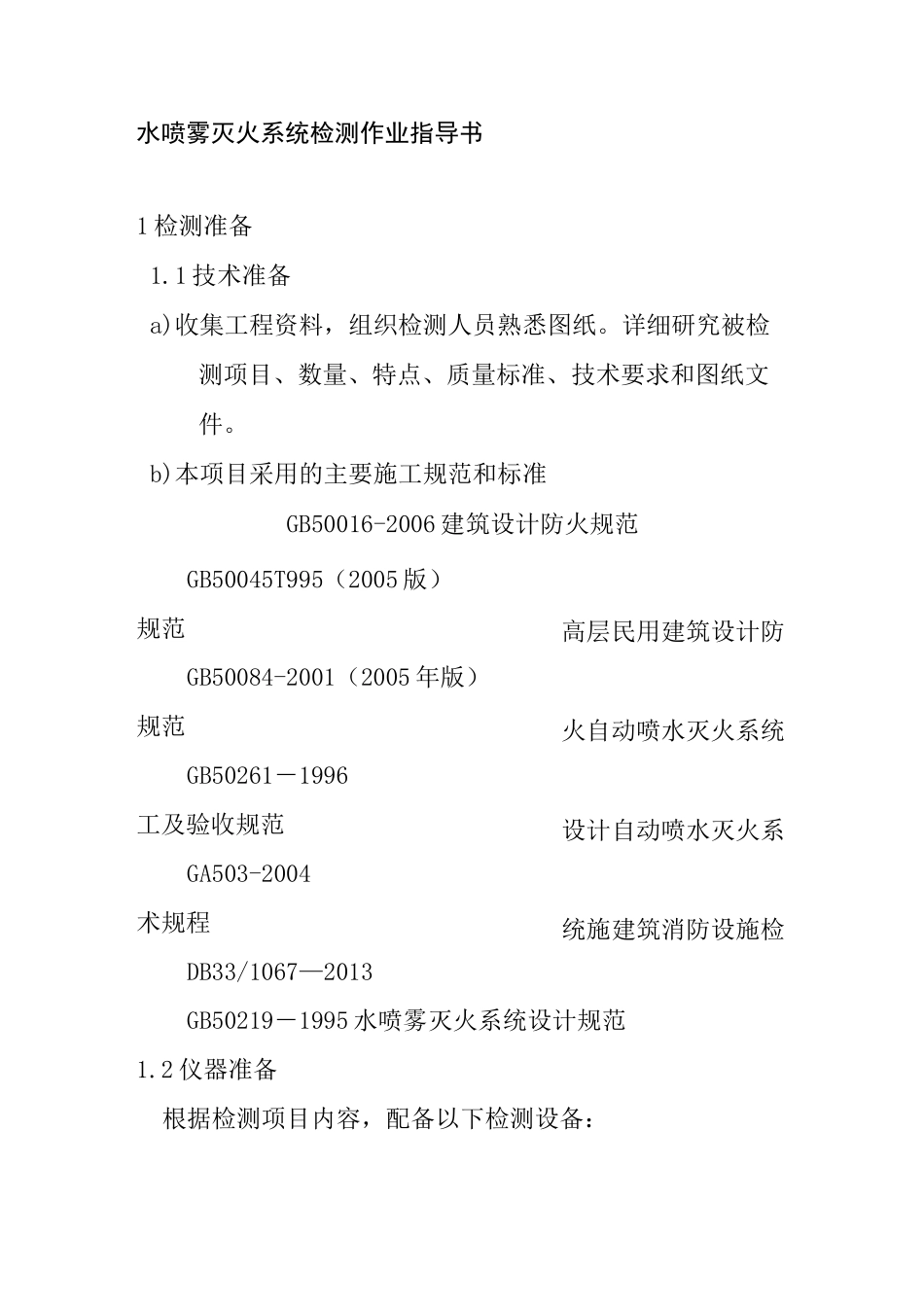

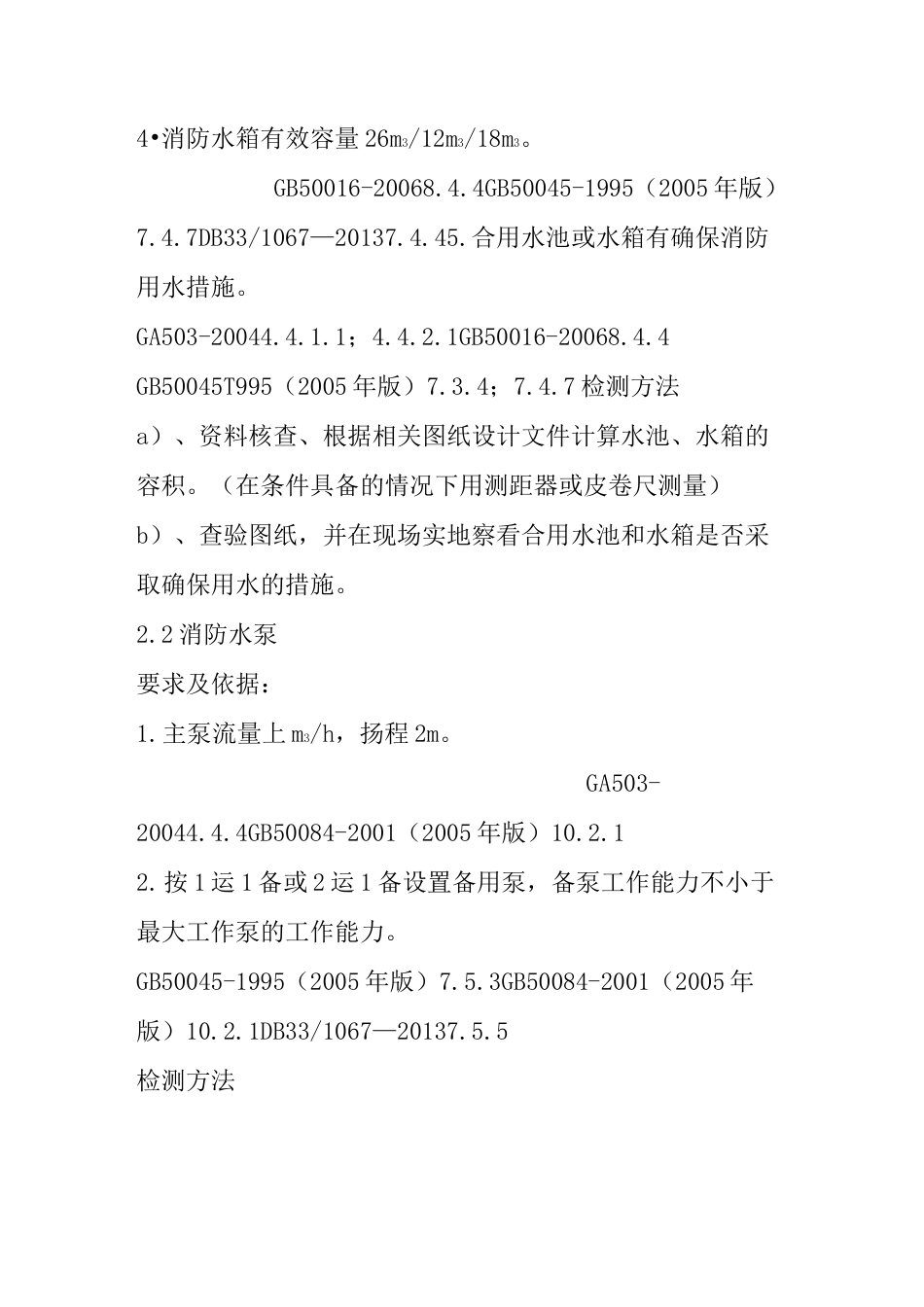

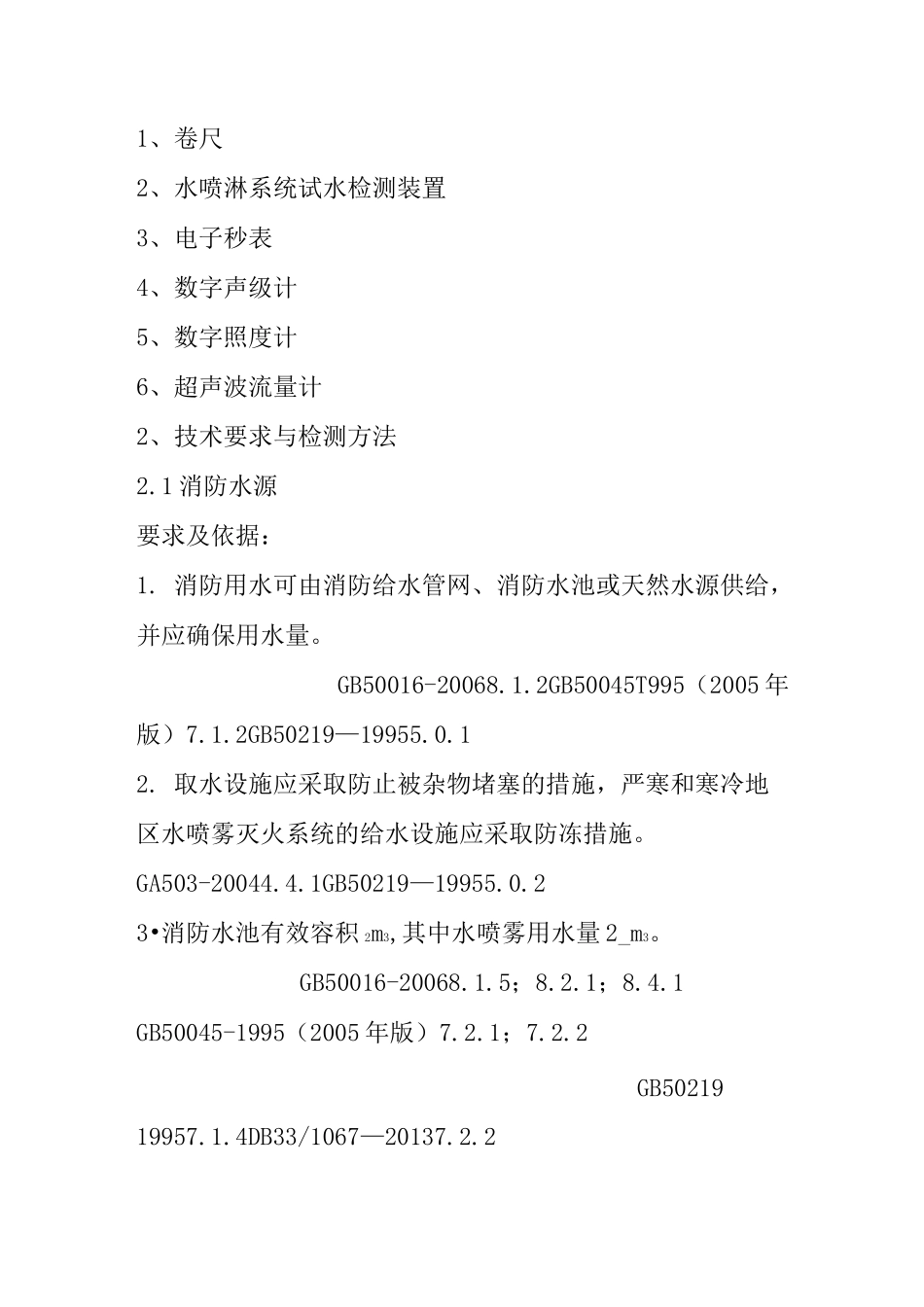

高层民用建筑设计防火自动喷水灭火系统设计自动喷水灭火系统施建筑消防设施检测技建筑工程消防验水喷雾灭火系统检测作业指导书1 检测准备1.1 技术准备a)收集工程资料,组织检测人员熟悉图纸。详细研究被检测项目、数量、特点、质量标准、技术要求和图纸文件。b)本项目采用的主要施工规范和标准GB50016-2006 建筑设计防火规范GB50045T995(2005 版)规范GB50084-2001(2005 年版)规范GB50261-1996工及验收规范GA503-2004术规程DB33/1067—2013GB50219-1995 水喷雾灭火系统设计规范1.2 仪器准备根据检测项目内容,配备以下检测设备:1、卷尺2、水喷淋系统试水检测装置3、电子秒表4、数字声级计5、数字照度计6、超声波流量计2、技术要求与检测方法2.1 消防水源要求及依据:1. 消防用水可由消防给水管网、消防水池或天然水源供给,并应确保用水量。GB50016-20068.1.2GB50045T995(2005 年版)7.1.2GB50219—19955.0.12. 取水设施应采取防止被杂物堵塞的措施,严寒和寒冷地区水喷雾灭火系统的给水设施应采取防冻措施。GA503-20044.4.1GB50219—19955.0.23•消防水池有效容积 2m3,其中水喷雾用水量 2_m3。GB50016-20068.1.5;8.2.1;8.4.1GB50045-1995(2005 年版)7.2.1;7.2.2GB5021919957.1.4DB33/1067—20137.2.24•消防水箱有效容量 26m3/12m3/18m3。GB50016-20068.4.4GB50045-1995(2005 年版)7.4.7DB33/1067—20137.4.45.合用水池或水箱有确保消防用水措施。GA503-20044.4.1.1;4.4.2.1GB50016-20068.4.4GB50045T995(2005 年版)7.3.4;7.4.7 检测方法a)、资料核查、根据相关图纸设计文件计算水池、水箱的容积。(在条件具备的情况下用测距器或皮卷尺测量)b)、查验图纸,并在现场实地察看合用水池和水箱是否采取确保用水的措施。2.2 消防水泵要求及依据:1.主泵流量上 m3/h,扬程 2m。GA503-20044.4.4GB50084-2001(2005 年版)10.2.12.按 1 运 1 备或 2 运 1 备设置备用泵,备泵工作能力不小于最大工作泵的工作能力。GB50045-1995(2005 年版)7.5.3GB50084-2001(2005 年版)10.2.1DB33/1067—20137.5.5检测方法a)、测试主备泵的流量,首先,选择一个合适且符合要求的管段,将设置好的超声波流量计安装好,然后开启水泵通向水池的泄压口或泄压阀,接着,现场启动主泵,待水泵处于正常运转状态且超声波流量计读数稳定后,记录流量计的读数;记录完毕后,停止正在运转的水泵,开启另外一台备用水泵,待...
