铁路路基防护栅栏安装技术交底

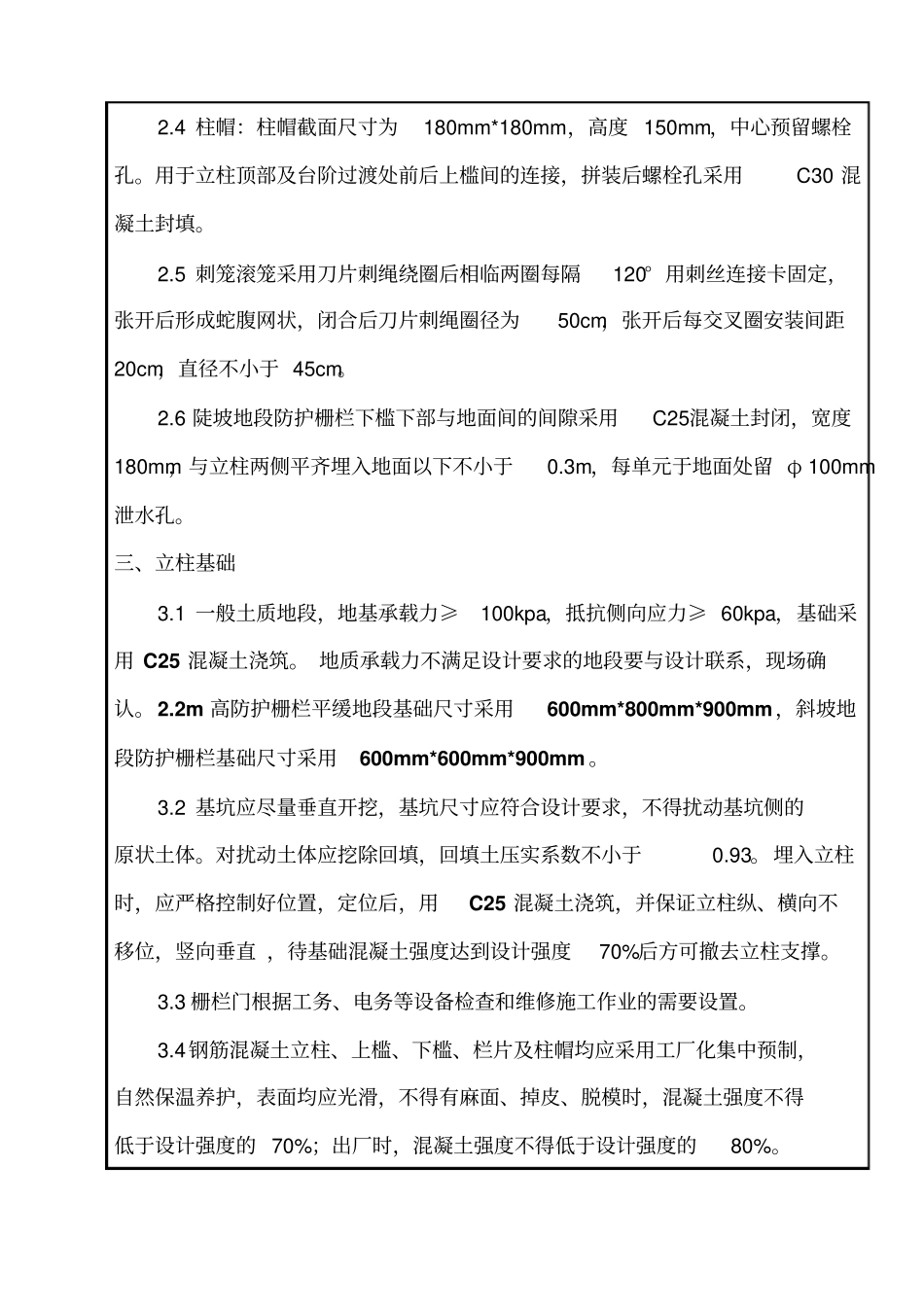

铁路路基防护栅栏安装技术交底_第1页
1/13

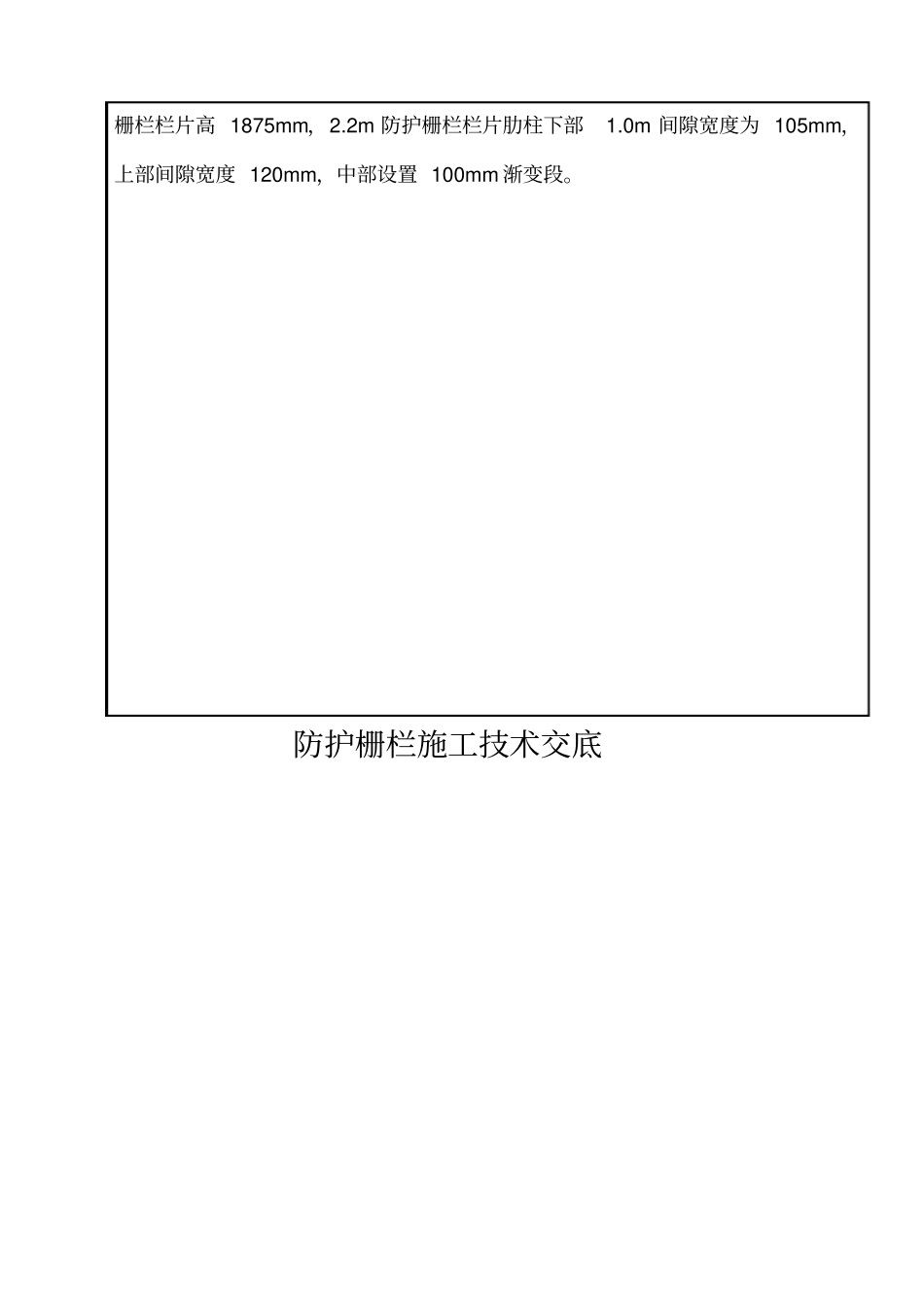

铁路路基防护栅栏安装技术交底_第2页
2/13

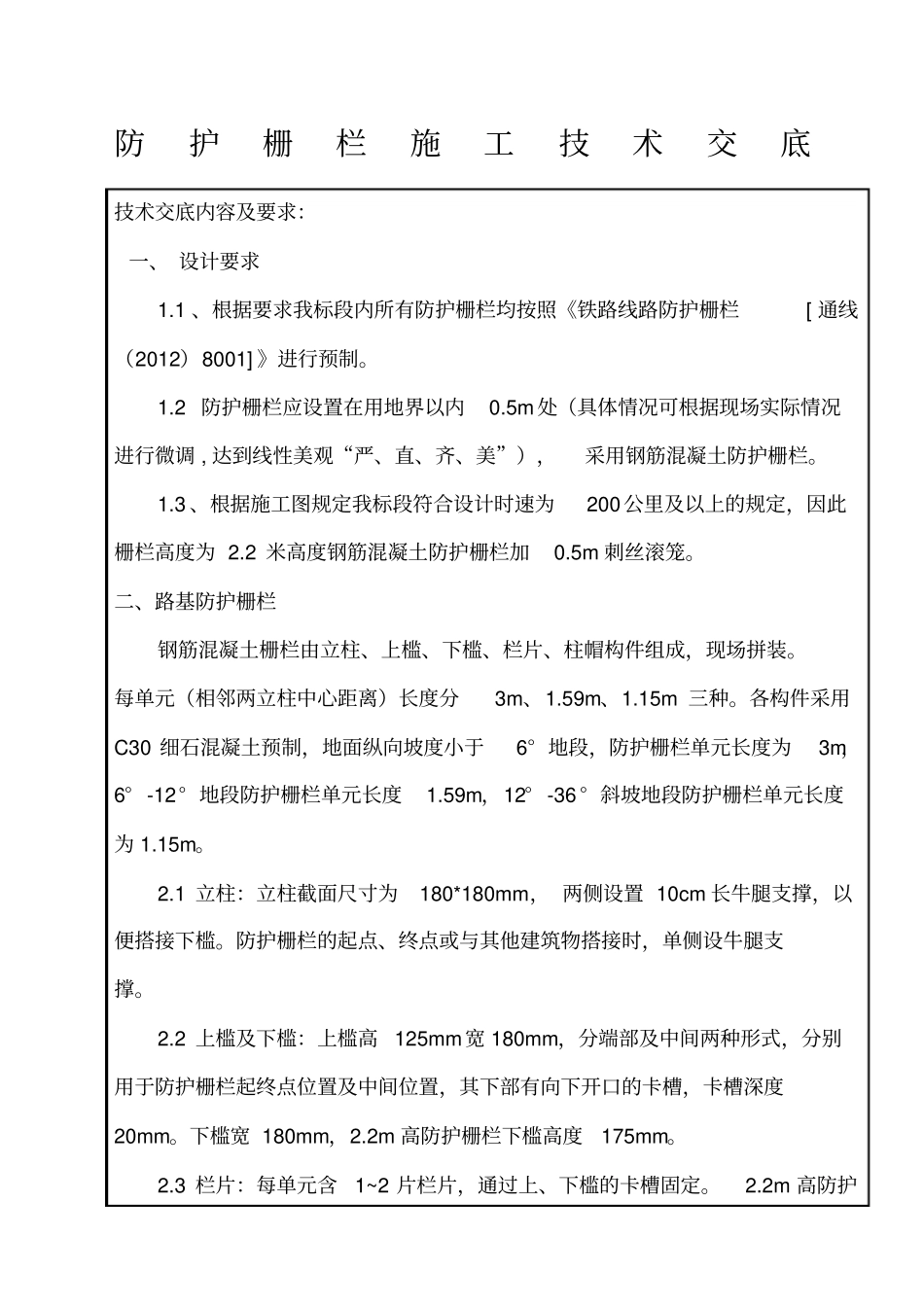

铁路路基防护栅栏安装技术交底_第3页
3/13
防护栅栏施工技术交底技术交底内容及要求:一、 设计要求1.1 、根据要求我标段内所有防护栅栏均按照《铁路线路防护栅栏[ 通线(2012)8001] 》进行预制。1.2 防护栅栏应设置在用地界以内0.5m 处(具体情况可根据现场实际情况进行微调 , 达到线性美观“严、直、齐、美”),采用钢筋混凝土防护栅栏。1.3 、根据施工图规定我标段符合设计时速为200公里及以上的规定,因此栅栏高度为 2.2 米高度钢筋混凝土防护栅栏加0.5m 刺丝滚笼。二、路基防护栅栏钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽构件组成,现场拼装。每单元(相邻两立柱中心距离)长度分3m、1.59m、1.15m 三种。各构件采用C30 细石混凝土预制,地面纵向坡度小于6° 地段,防护栅栏单元长度为3m,6° -12° 地段防护栅栏单元长度1.59m,12° -36 ° 斜坡地段防护栅栏单元长度为 1.15m。2.1 立柱:立柱截面尺寸为180*180mm, 两侧设置 10cm 长牛腿支撑,以便搭接下槛。防护栅栏的起点、终点或与其他建筑物搭接时,单侧设牛腿支撑。2.2 上槛及下槛:上槛高125mm宽 180mm,分端部及中间两种形式,分别用于防护栅栏起终点位置及中间位置,其下部有向下开口的卡槽,卡槽深度20mm。下槛宽 180mm,2.2m 高防护栅栏下槛高度175mm。2.3 栏片:每单元含1~2 片栏片,通过上、下槛的卡槽固定。2.2m 高防护栅栏栏片高 1875mm,2.2m 防护栅栏栏片肋柱下部1.0m 间隙宽度为 105mm,上部间隙宽度 120mm,中部设置 100mm 渐变段。防护栅栏施工技术交底2.4 柱帽:柱帽截面尺寸为180mm*180mm,高度 150mm,中心预留螺栓孔。用于立柱顶部及台阶过渡处前后上槛间的连接,拼装后螺栓孔采用C30 混凝土封填。2.5 刺笼滚笼采用刀片刺绳绕圈后相临两圈每隔120° 用刺丝连接卡固定,张开后形成蛇腹网状,闭合后刀片刺绳圈径为50cm,张开后每交叉圈安装间距20cm,直径不小于 45cm。2.6 陡坡地段防护栅栏下槛下部与地面间的间隙采用C25混凝土封闭,宽度180mm,与立柱两侧平齐埋入地面以下不小于0.3m,每单元于地面处留 φ 100mm泄水孔。三、立柱基础3.1 一般土质地段,地基承载力≥100kpa,抵抗侧向应力≥ 60kpa,基础采用 C25 混凝土浇筑。 地质承载力不满足设计要求的地段要与设计联系,现场确认。2.2m 高防护栅栏平缓地段基础尺寸采用600mm*800mm*900mm,斜坡地段防护栅栏基础尺寸采用600mm*600mm*900mm 。3.2 基坑应尽量垂直开挖,基坑尺寸应符合设计要...
