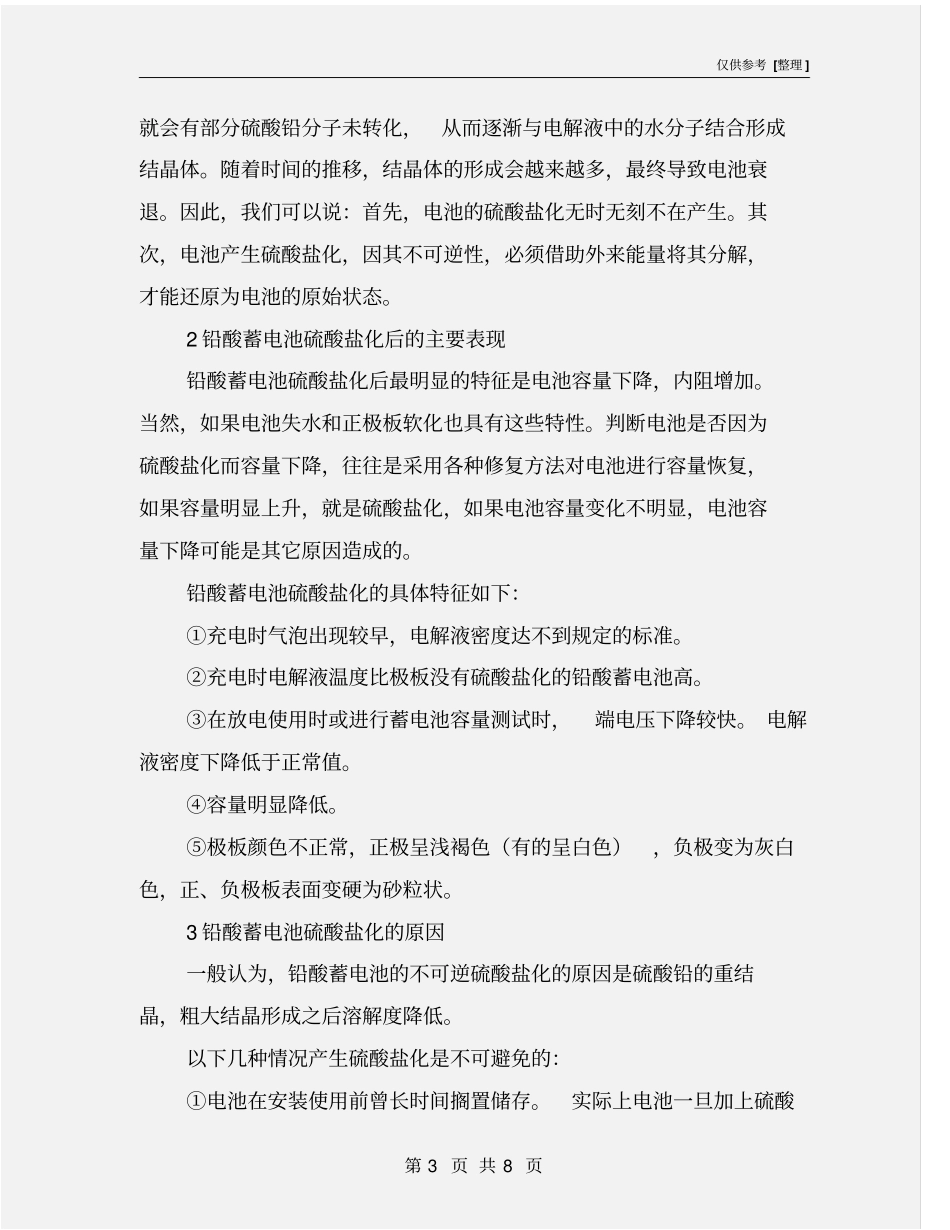

仅供参考 [整理 ] 第 1 页 共 8 页安全管理文书铅酸蓄电池硫酸盐化后的处理措施日期: __________________单位: __________________仅供参考 [整理 ] 第 2 页 共 8 页铅酸蓄电池硫酸盐化后的处理措施1 概述铅酸蓄电池作为一种化学电源在能源领域里一直以第一位置延续至今,说明其有无可比拟的优点存在。但也有其值得重视的问题,那就是多数电池的工作状态不能达到当今科技先进设备的需求。按常理说,铅酸蓄电池的活性材料能维持8--10 年或更长一些, 但事实上大多情况下达不到预期使用时间。现实中的电池平均寿命是6--48 个月,而能用48 个月的电池仅占 30%。大部分电池则提前容量衰减和失效。影响铅酸蓄电池寿命的一个主要原因是:硫酸盐的堆积,这就是硫酸盐化,即在极板上生成白色坚硬的硫酸铅结晶,充电时又非常难于转化为活性物质的硫酸铅,简称为“硫酸盐化”。简单而论,就是铅酸蓄电池的极板被硫酸铅晶体覆盖,导致电池容量下降或功能衰退。生成这种硫酸铅的原因是过放电或放电后长期放置时,硫酸铅微粒在电解液中溶解,呈饱和状态,这些硫酸铅在温度低时重新结晶,即硫酸铅的析出。这样在析出的硫酸铅粒子上一次又一次地因温度变动而生长、发展,使结晶粒增大。这种硫酸铅的导电性不良、电阻大,溶解度和溶解速度又很小,充电时恢复困难。因而成为容量降低和寿命缩短的原因。从分子的化学结构分析, 结晶一般是指分子和水形成一种新的水合结晶体,分子会与水分子形成分子链。这时,必须要有外加能量,首先打破分子与水分子的分子链,然后才能让此分子与其它分子参与化学反应。另外结晶体有一种共性,就是容易吸附同类分子,形成更多的结晶体。铅酸蓄电池的硫酸铅结晶一般是由于充电不完全导致,一般我们认为,充电电压要达到电池电压的1.25 倍,(12V 电池须达到 15V充电电压) ,方能使负极板的活性物质复原。如果充电电压无法达到此标准,仅供参考 [整理 ] 第 3 页 共 8 页就会有部分硫酸铅分子未转化,从而逐渐与电解液中的水分子结合形成结晶体。随着时间的推移,结晶体的形成会越来越多,最终导致电池衰退。因此,我们可以说:首先,电池的硫酸盐化无时无刻不在产生。其次,电池产生硫酸盐化,因其不可逆性,必须借助外来能量将其分解,才能还原为电池的原始状态。2 铅酸蓄电池硫酸盐化后的主要表现铅酸蓄电池硫酸盐化后最明显的特征是电池容量下降,内阻增加。当然,如果电池失水和正极板软化...
