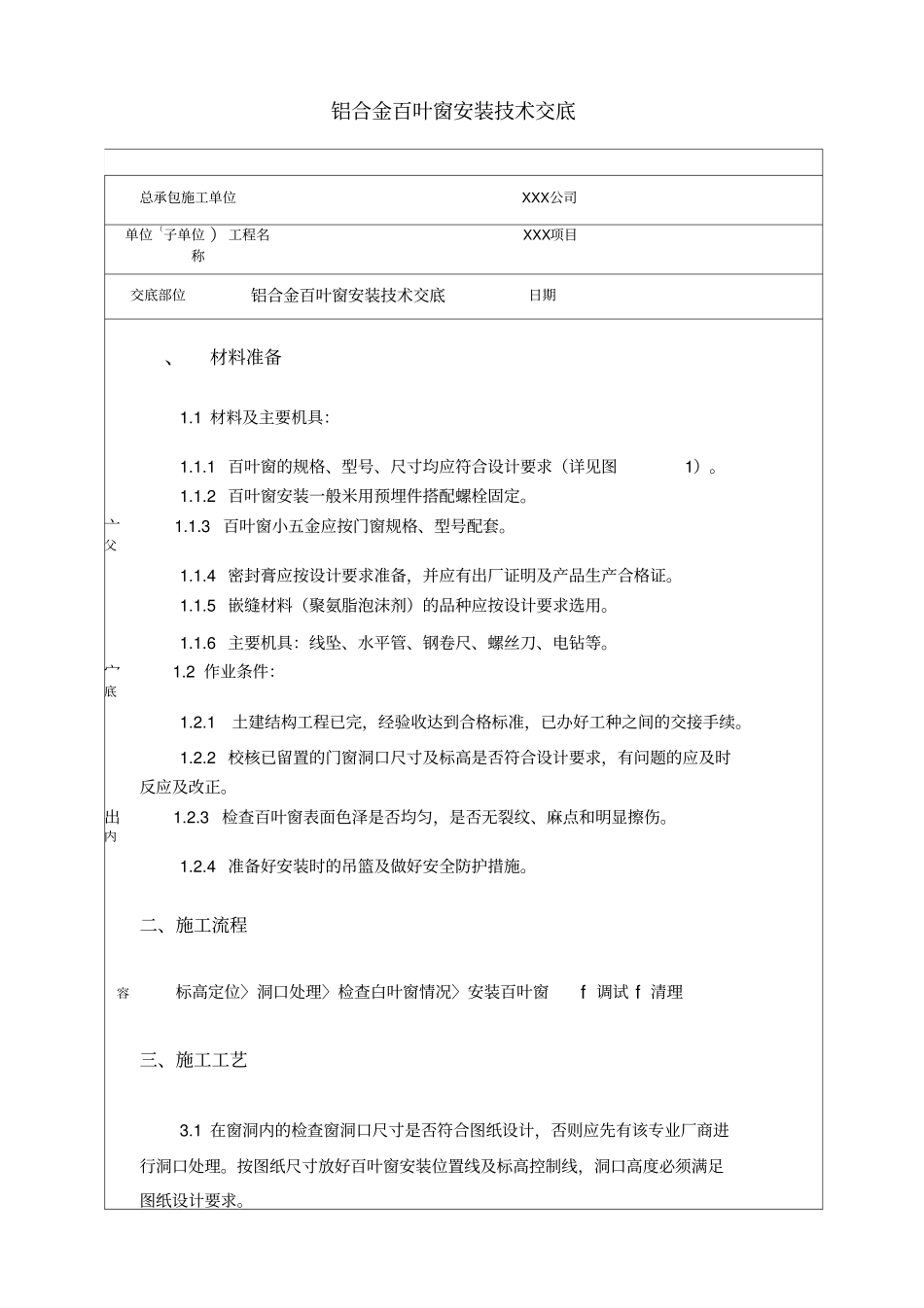

铝合金百叶窗安装技术交底

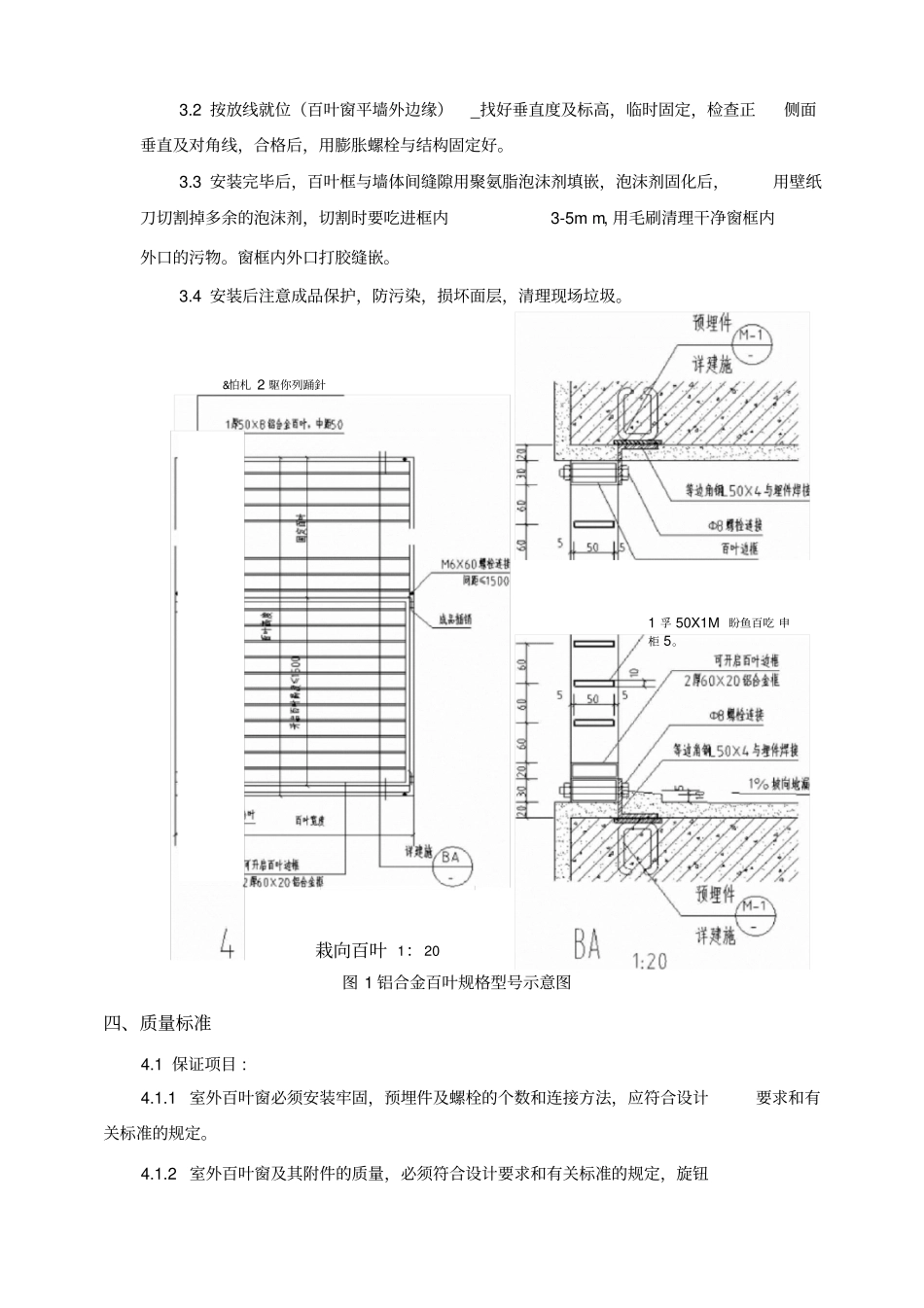

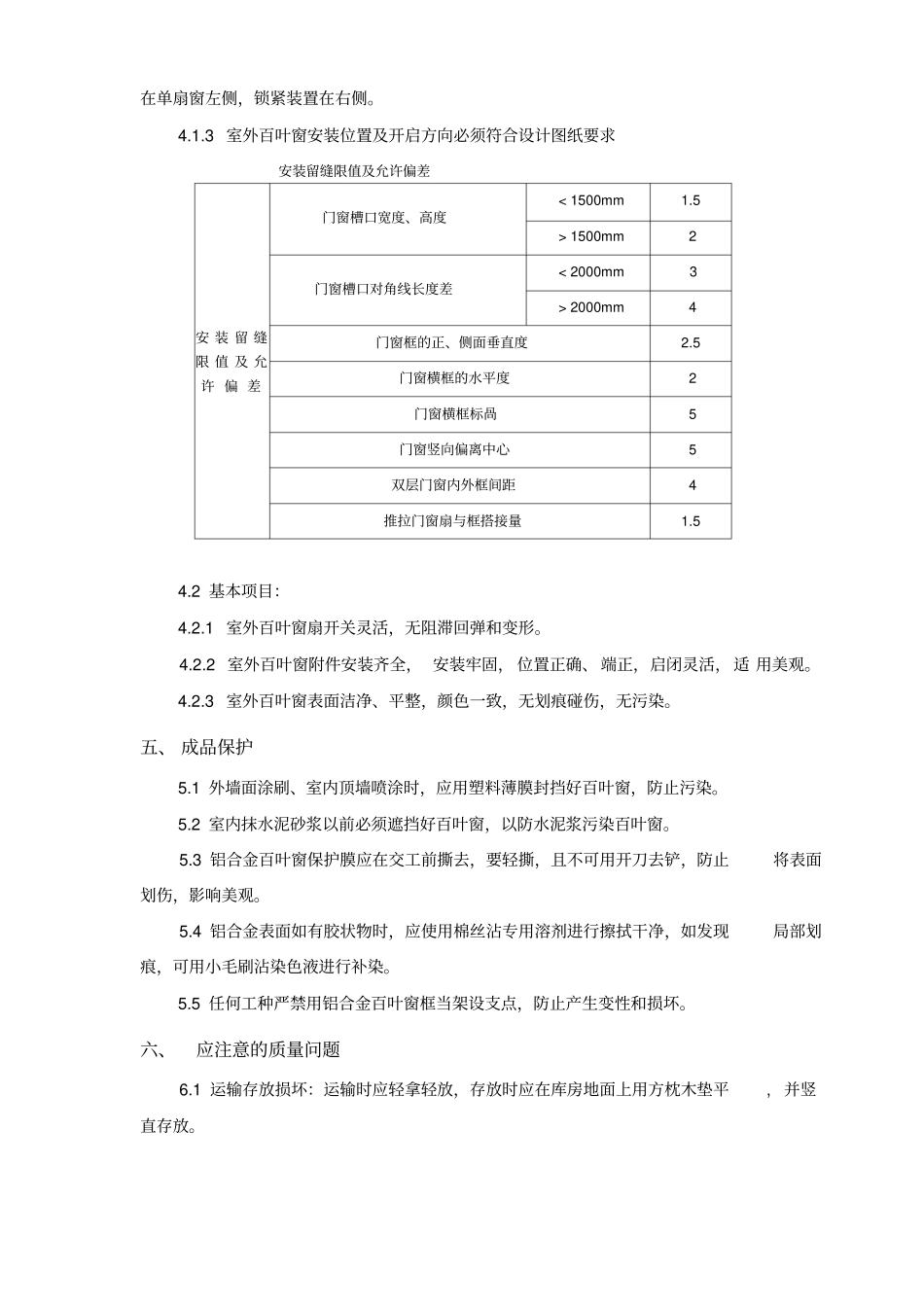

铝合金百叶窗安装技术交底总承包施工单位XXX公司单位（子单位 ）工程名XXX项目称交底部位铝合金百叶窗安装技术交底日期、材料准备1.1 材料及主要机具：1.1.1 百叶窗的规格、型号、尺寸均应符合设计要求（详见图1）。1.1.2 百叶窗安装一般米用预埋件搭配螺栓固定。亠1.1.3 百叶窗小五金应按门窗规格、型号配套。父1.1.4 密封膏应按设计要求准备，并应有出厂证明及产品生产合格证。1.1.5 嵌缝材料（聚氨脂泡沫剂）的品种应按设计要求选用。1.1.6 主要机具：线坠、水平管、钢卷尺、螺丝刀、电钻等。宀1.2 作业条件：底1.2.1 土建结构工程已完，经验收达到合格标准，已办好工种之间的交接手续。1.2.2 校核已留置的门窗洞口尺寸及标高是否符合设计要求，有问题的应及时反应及改正。出1.2.3 检查百叶窗表面色泽是否均匀，是否无裂纹、麻点和明显擦伤。内1.2.4 准备好安装时的吊篮及做好安全防护措施。二、施工流程容标高定位〉洞口处理〉检查白叶窗情况〉安装百叶窗f 调试 f 清理三、施工工艺3.1 在窗洞内的检查窗洞口尺寸是否符合图纸设计，否则应先有该专业厂商进行洞口处理。按图纸尺寸放好百叶窗安装位置线及标高控制线，洞口高度必须满足图纸设计要求。3.2 按放线就位（百叶窗平墙外边缘）_找好垂直度及标高，临时固定，检查正侧面垂直及对角线，合格后，用膨胀螺栓与结构固定好。3.3 安装完毕后，百叶框与墙体间缝隙用聚氨脂泡沫剂填嵌，泡沫剂固化后，用壁纸刀切割掉多余的泡沫剂，切割时要吃进框内3-5m m, 用毛刷清理干净窗框内外口的污物。窗框内外口打胶缝嵌。3.4 安装后注意成品保护，防污染，损坏面层，清理现场垃圾。图 1 铝合金百叶规格型号示意图四、质量标准4.1 保证项目 : 4.1.1 室外百叶窗必须安装牢固，预埋件及螺栓的个数和连接方法，应符合设计要求和有关标准的规定。4.1.2 室外百叶窗及其附件的质量，必须符合设计要求和有关标准的规定，旋钮栽向百叶 1：20&怕札 2 駆你列踊針1 孚 50X1M 盼鱼百吃 申柜 5。在单扇窗左侧，锁紧装置在右侧。4.1.3 室外百叶窗安装位置及开启方向必须符合设计图纸要求安装留缝限值及允许偏差安 装 留 缝限 值 及 允许 偏 差门窗槽口宽度、高度< 1500mm 1.5 > 1500mm 2 门窗槽口对角线长度差< 2000mm 3 > 2000mm 4 门窗框的正、侧面垂直度2.5 门窗横框的水平度2 门窗横框标咼5 门窗竖向偏离中心5 双层门窗内外框间距4 推拉门窗扇与框搭...
