铝塑板安装施工方案

铝塑板安装施工方案_第1页
1/8
铝塑板安装施工方案_第2页
2/8
铝塑板安装施工方案_第3页
3/8

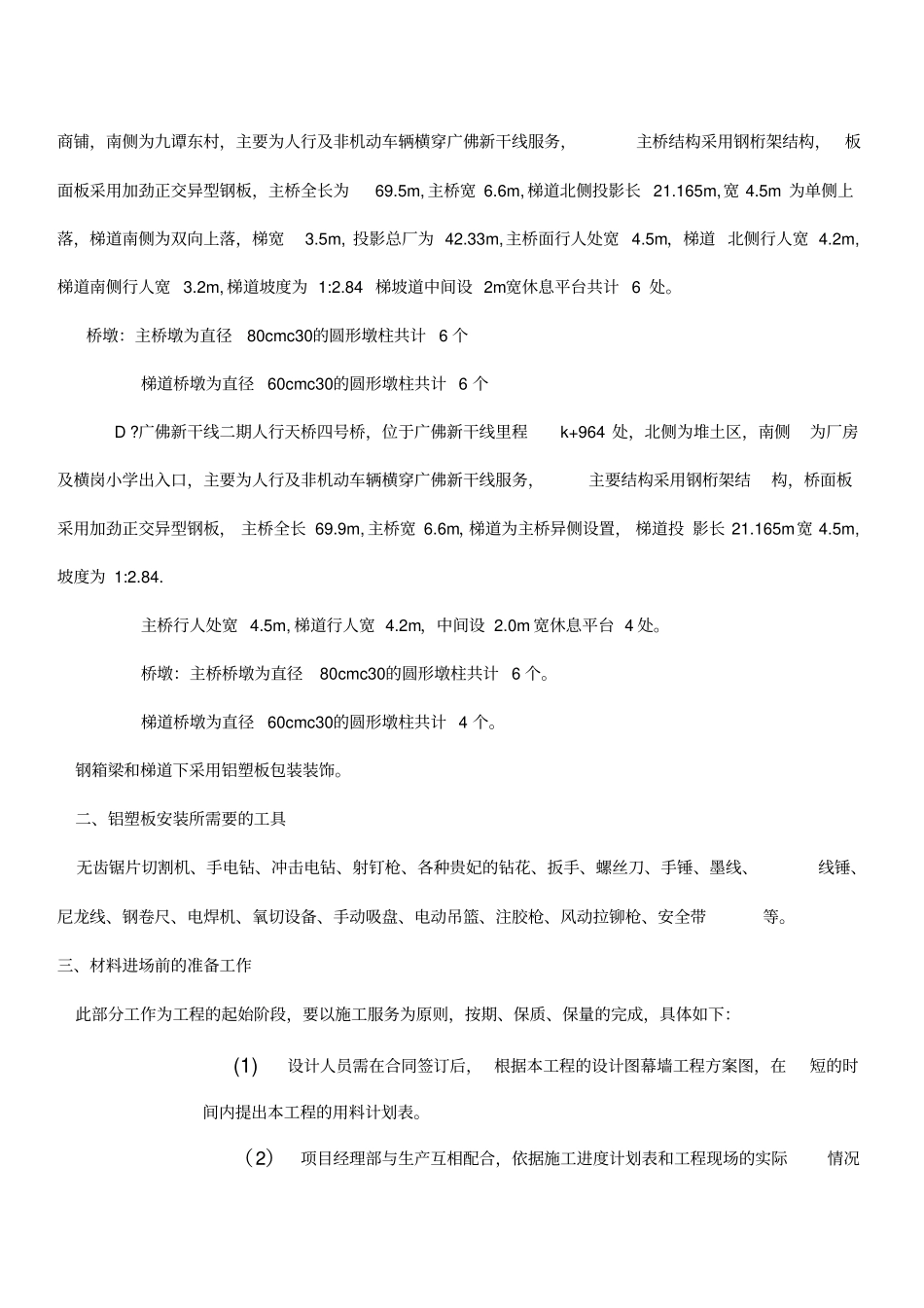

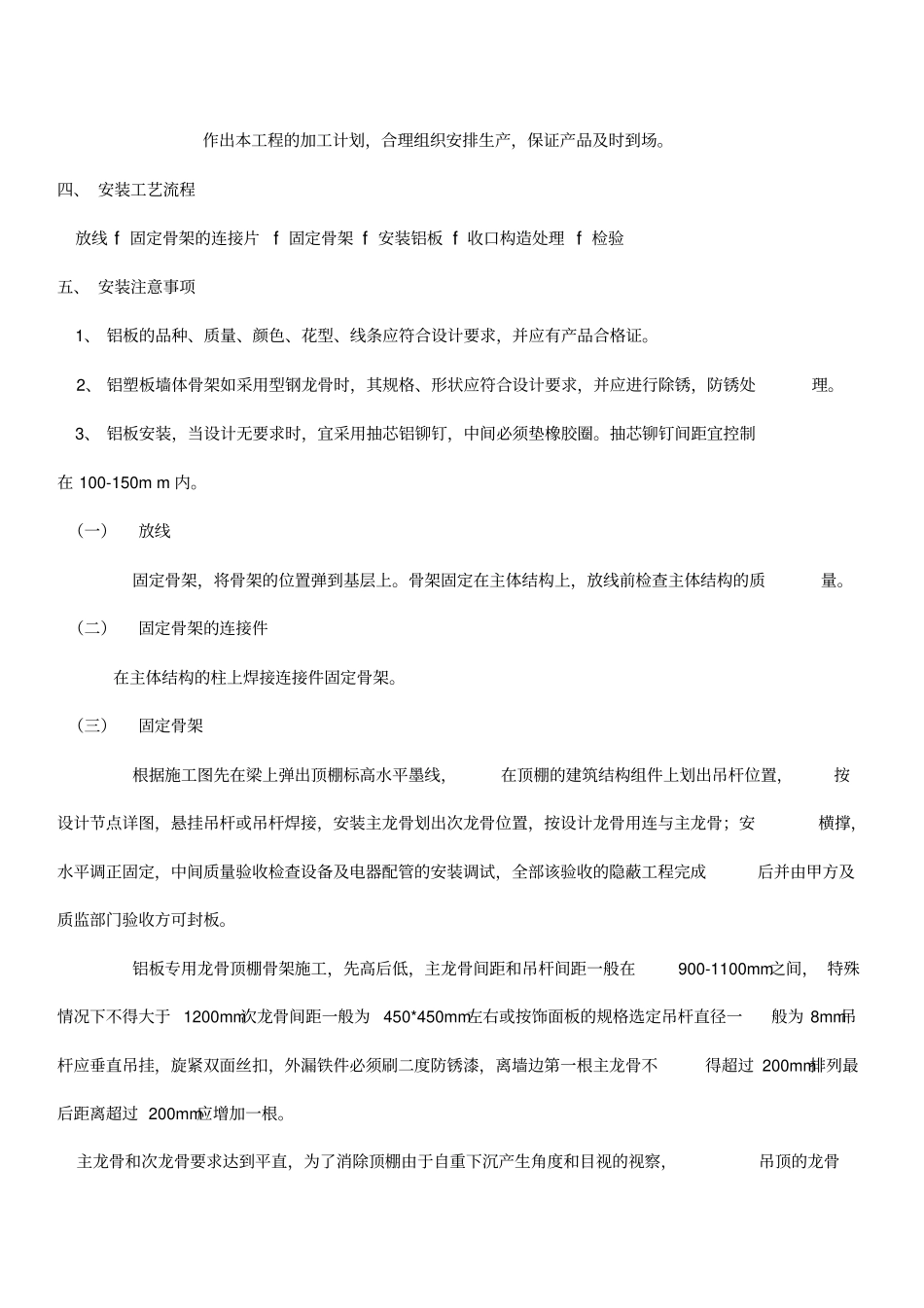

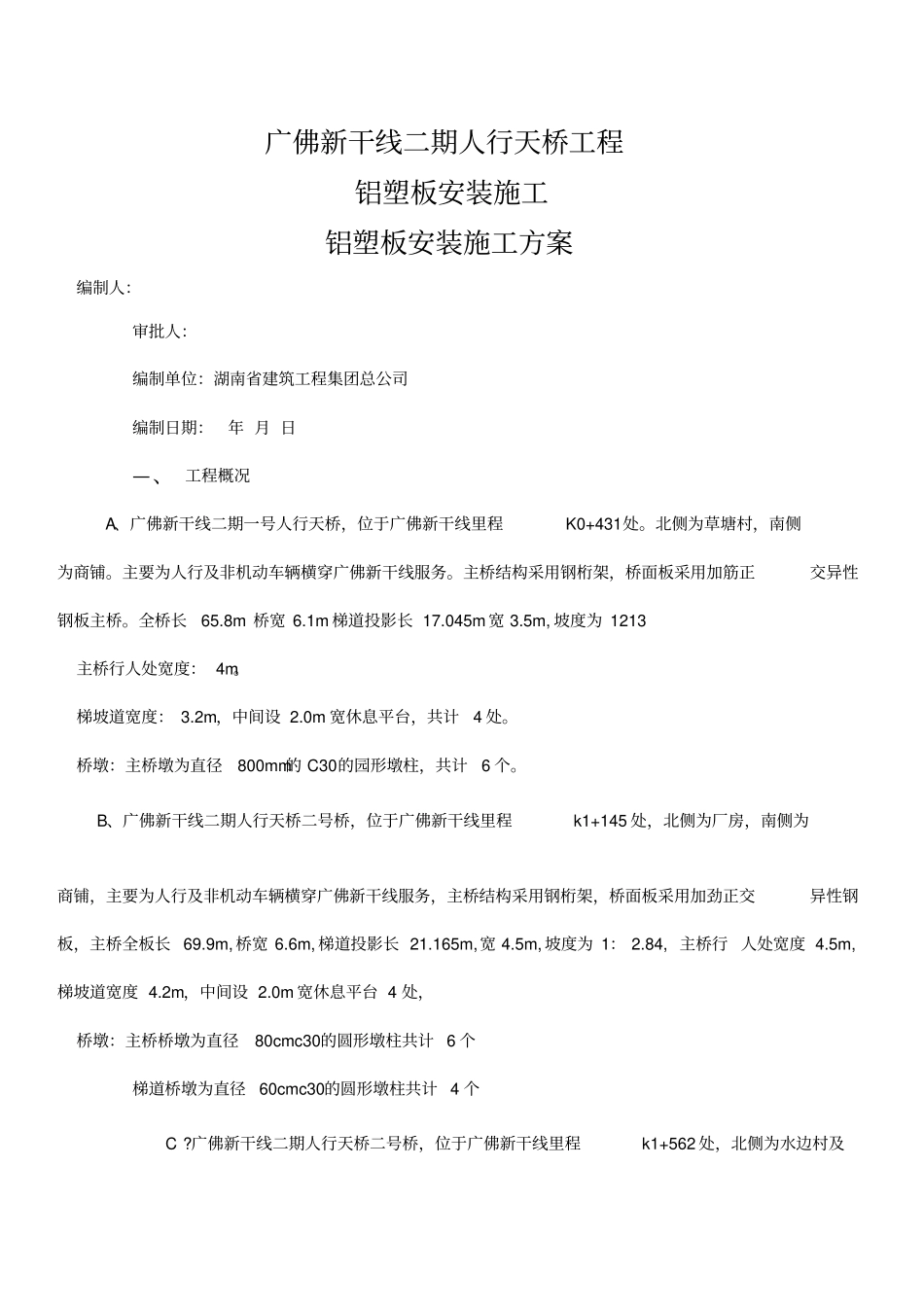

广佛新干线二期人行天桥工程铝塑板安装施工铝塑板安装施工方案编制人:审批人:编制单位:湖南省建筑工程集团总公司编制日期:年 月 日—、 工程概况A、广佛新干线二期一号人行天桥,位于广佛新干线里程K0+431处。北侧为草塘村,南侧为商铺。主要为人行及非机动车辆横穿广佛新干线服务。主桥结构采用钢桁架,桥面板采用加筋正交异性钢板主桥。全桥长 65.8m 桥宽 6.1m 梯道投影长 17.045m宽 3.5m, 坡度为 1213 主桥行人处宽度: 4m。梯坡道宽度: 3.2m,中间设 2.0m 宽休息平台,共计4 处。桥墩:主桥墩为直径800mm的 C30的园形墩柱,共计6 个。B、广佛新干线二期人行天桥二号桥,位于广佛新干线里程k1+145 处,北侧为厂房,南侧为商铺,主要为人行及非机动车辆横穿广佛新干线服务,主桥结构采用钢桁架,桥面板采用加劲正交异性钢板,主桥全板长 69.9m, 桥宽 6.6m, 梯道投影长 21.165m,宽 4.5m, 坡度为 1: 2.84, 主桥行 人处宽度 4.5m,梯坡道宽度 4.2m,中间设 2.0m 宽休息平台 4 处,桥墩:主桥桥墩为直径80cmc30的圆形墩柱共计 6 个梯道桥墩为直径60cmc30的圆形墩柱共计 4 个C ?广佛新干线二期人行天桥二号桥,位于广佛新干线里程k1+562 处,北侧为水边村及商铺,南侧为九谭东村,主要为人行及非机动车辆横穿广佛新干线服务,主桥结构采用钢桁架结构,板面板采用加劲正交异型钢板,主桥全长为69.5m, 主桥宽 6.6m, 梯道北侧投影长 21.165m,宽 4.5m 为单侧上落,梯道南侧为双向上落,梯宽 3.5m, 投影总厂为 42.33m,主桥面行人处宽 4.5m,梯道 北侧行人宽 4.2m,梯道南侧行人宽 3.2m, 梯道坡度为 1:2.84 梯坡道中间设 2m宽休息平台共计 6 处。桥墩:主桥墩为直径80cmc30的圆形墩柱共计 6 个梯道桥墩为直径60cmc30的圆形墩柱共计 6 个D ?广佛新干线二期人行天桥四号桥,位于广佛新干线里程 k+964 处,北侧为堆土区,南侧为厂房及横岗小学出入口,主要为人行及非机动车辆横穿广佛新干线服务,主要结构采用钢桁架结构,桥面板采用加劲正交异型钢板, 主桥全长 69.9m, 主桥宽 6.6m,梯道为主桥异侧设置, 梯道投 影长 21.165m 宽 4.5m,坡度为 1:2.84. 主桥行人处宽 4.5m, 梯道行人宽 4.2m,中间设 2.0m 宽休息平台 4 处。桥墩:主桥桥墩为直径80cmc30的圆形墩柱共计 6 个。梯道桥墩为直径60cmc30的圆形墩柱共计 4 个。钢箱梁和梯道下采用铝塑板包装装饰。二...
