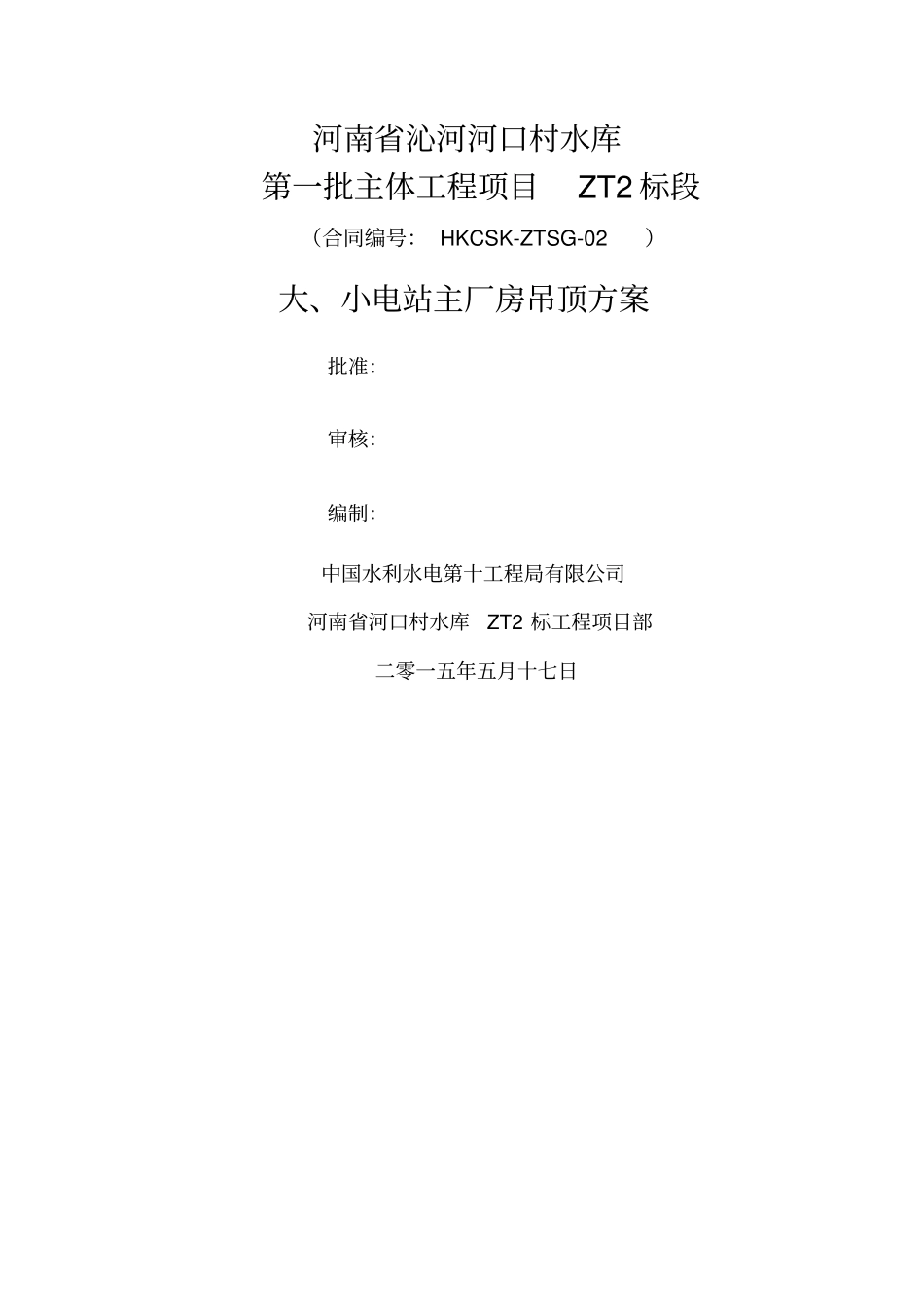

铝扣板吊顶施工方案_第1页
1/8

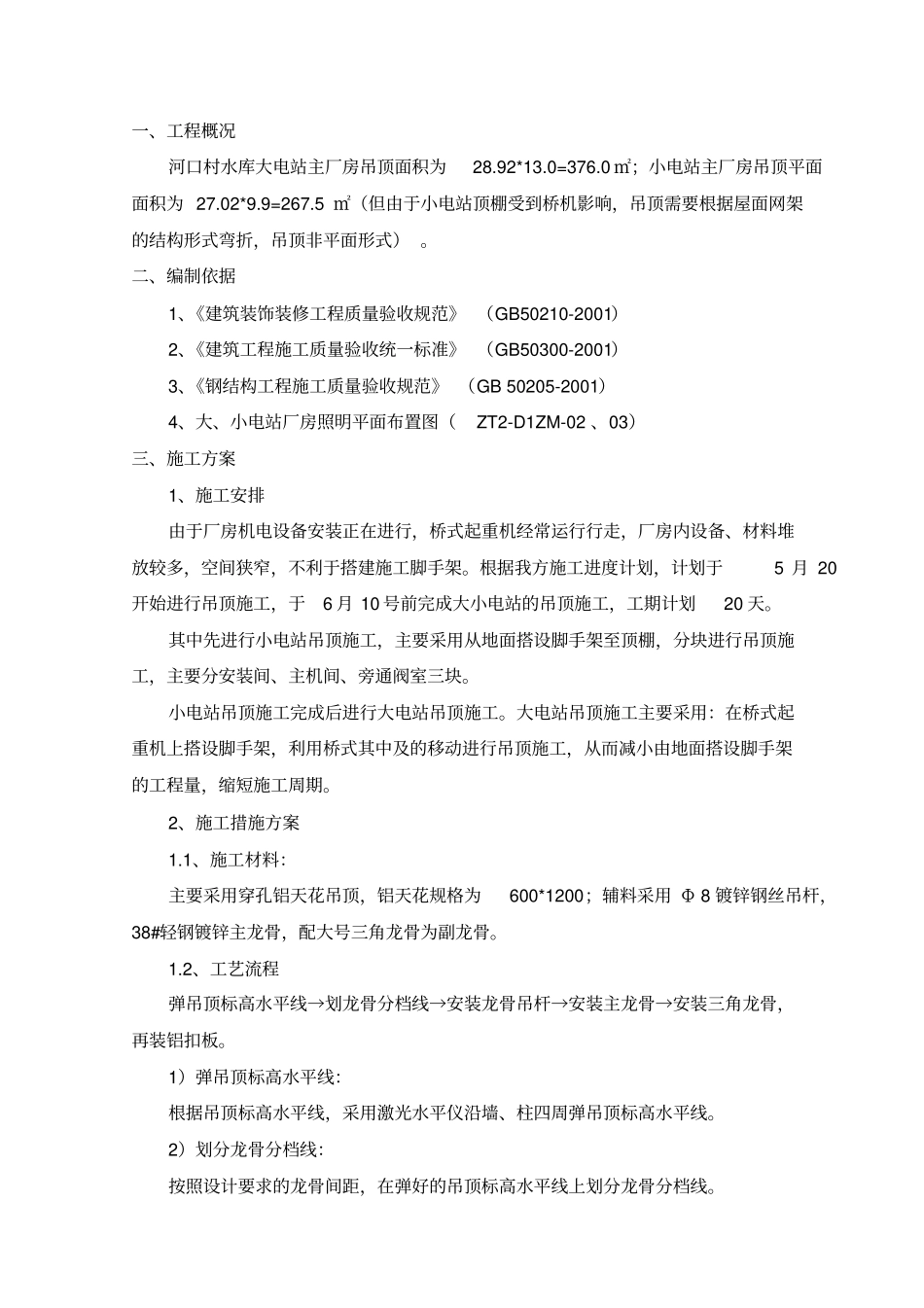

铝扣板吊顶施工方案_第2页
2/8

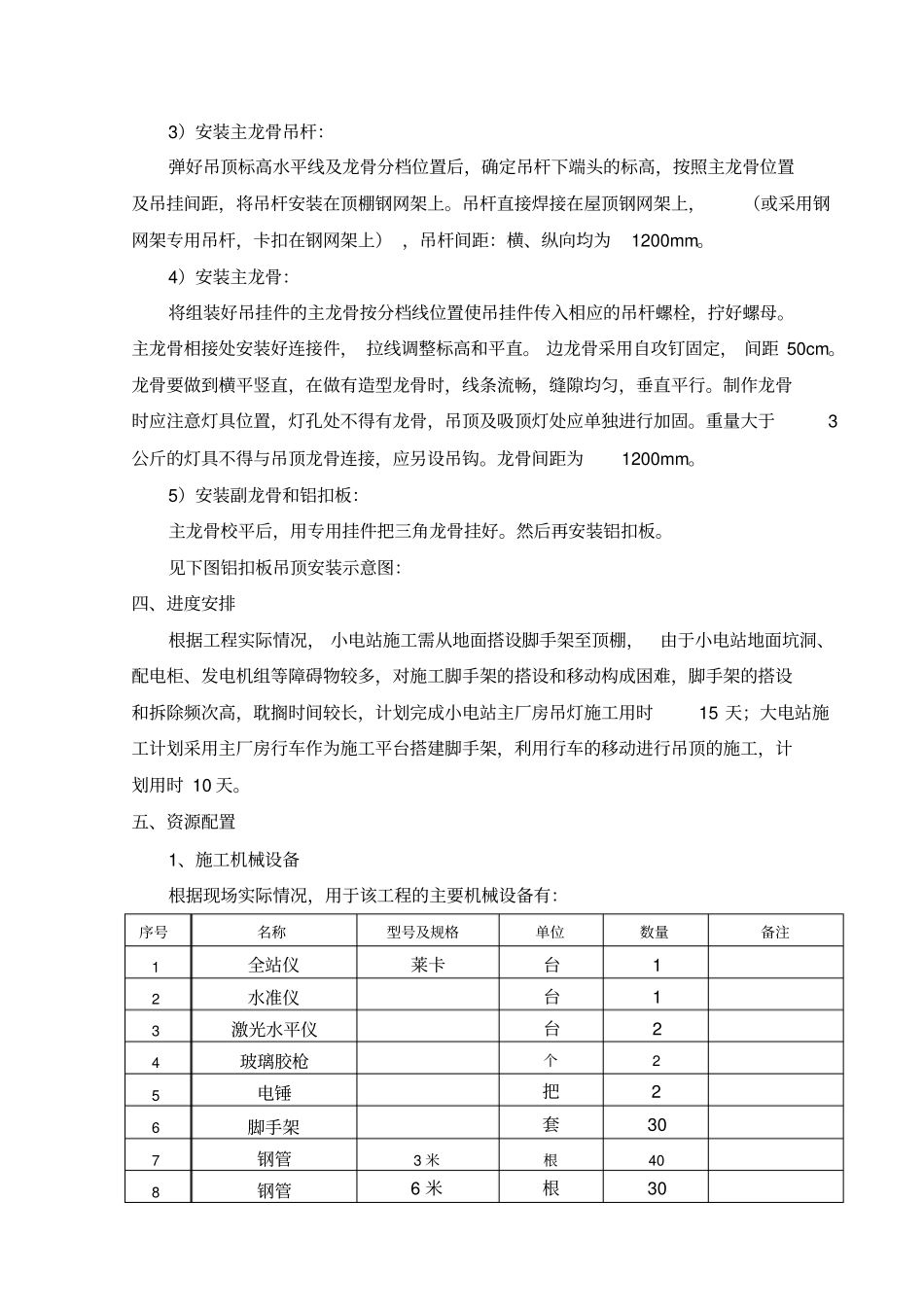

铝扣板吊顶施工方案_第3页
3/8
河南省沁河河口村水库第一批主体工程项目ZT2 标段(合同编号: HKCSK-ZTSG-02 )大、小电站主厂房吊顶方案批准:审核:编制:中国水利水电第十工程局有限公司河南省河口村水库ZT2 标工程项目部二零一五年五月十七日一、工程概况河口村水库大电站主厂房吊顶面积为28.92*13.0=376.0 ㎡;小电站主厂房吊顶平面面积为 27.02*9.9=267.5 ㎡(但由于小电站顶棚受到桥机影响,吊顶需要根据屋面网架的结构形式弯折,吊顶非平面形式) 。二、编制依据1、《建筑装饰装修工程质量验收规范》 (GB50210-2001)2、《建筑工程施工质量验收统一标准》 (GB50300-2001)3、《钢结构工程施工质量验收规范》 (GB 50205-2001)4、大、小电站厂房照明平面布置图(ZT2-D1ZM-02 、03)三、施工方案1、施工安排由于厂房机电设备安装正在进行,桥式起重机经常运行行走,厂房内设备、材料堆放较多,空间狭窄,不利于搭建施工脚手架。根据我方施工进度计划,计划于5 月 20开始进行吊顶施工,于6 月 10 号前完成大小电站的吊顶施工,工期计划20 天。其中先进行小电站吊顶施工,主要采用从地面搭设脚手架至顶棚,分块进行吊顶施工,主要分安装间、主机间、旁通阀室三块。小电站吊顶施工完成后进行大电站吊顶施工。大电站吊顶施工主要采用:在桥式起重机上搭设脚手架,利用桥式其中及的移动进行吊顶施工,从而减小由地面搭设脚手架的工程量,缩短施工周期。2、施工措施方案1.1、施工材料:主要采用穿孔铝天花吊顶,铝天花规格为600*1200;辅料采用 Φ 8 镀锌钢丝吊杆,38#轻钢镀锌主龙骨,配大号三角龙骨为副龙骨。1.2、工艺流程弹吊顶标高水平线→划龙骨分档线→安装龙骨吊杆→安装主龙骨→安装三角龙骨,再装铝扣板。1)弹吊顶标高水平线:根据吊顶标高水平线,采用激光水平仪沿墙、柱四周弹吊顶标高水平线。2)划分龙骨分档线:按照设计要求的龙骨间距,在弹好的吊顶标高水平线上划分龙骨分档线。3)安装主龙骨吊杆:弹好吊顶标高水平线及龙骨分档位置后,确定吊杆下端头的标高,按照主龙骨位置及吊挂间距,将吊杆安装在顶棚钢网架上。吊杆直接焊接在屋顶钢网架上,(或采用钢网架专用吊杆,卡扣在钢网架上) ,吊杆间距:横、纵向均为1200mm。4)安装主龙骨:将组装好吊挂件的主龙骨按分档线位置使吊挂件传入相应的吊杆螺栓,拧好螺母。主龙骨相接处安装好连接件, 拉线调整标高和平直。 边龙骨采用自攻钉固定, 间距 50cm。龙骨要做到横平竖直,...
