铝模代码体系文件第二版

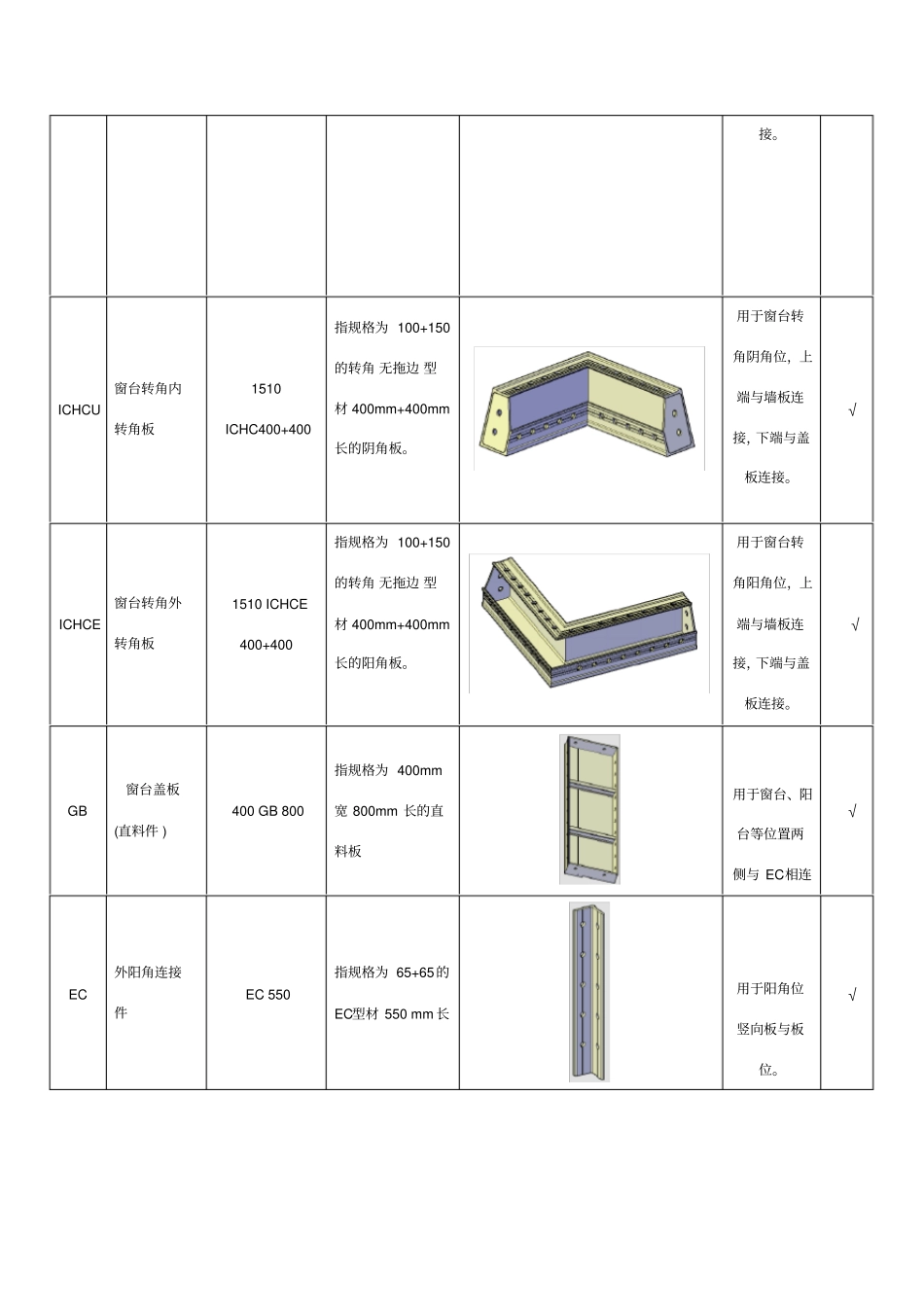

铝模板及配件代码表版本：第二版修订日期：代码说明名称表示方法（例）涵义图例用途描述是否计算面积WR 内墙板(下脚加 R 40)400 WR 2640 指规格为 400mm宽 2500mm 长的直料板下脚另加 R 40 用于内墙上下有楼板位置，上端与楼面转角连接，下端加 R 40相对结构标高提高10mm，有助于拆模。√WE 外墙板(直料件 )400 WE 2600 指规格为 400mm宽 2600mm 长的直料板用于外墙位置，上下层与起步板连接。√WR T WE T 墙板抬高板(直料件 )400 WE 2450 T15 指规格为 400mm宽 2250mm 长的直料板，抬高150mm.如上图用于悬挑钢、反坎位置的墙身。√T 接高板(直料件 )1000 T 100 指规格为 100 型材1000mm 长的板用于层高有变化的楼层，顶板与墙板连接。√IC 墙板内转角板(直料件 )IC 2600 指规格为 100+100的转角型材2600mm 长的阴角板(下端无斜口 )用于下端无楼板位置，两侧与墙板连接。√ICA 墙板内转角板(直料件 )ICA 2640 指规格为 100+100的转角型材2640mm 长的阴角板(下端切斜口 )用于内墙上下有楼板阴角位置，两侧于墙板连接。√ICH 窗台转角板1510 ICH 400 指规格为 100+150的转角 无拖边 型材 400mm 长的直料板。用于窗台转角角，上端与墙板连接，下端与盖板连√接。ICHCU 窗台转角内转角板1510 ICHC400+400 指规格为 100+150的转角 无拖边 型材 400mm+400mm长的阴角板。用于窗台转角阴角位，上端与墙板连接，下端与盖板连接。√ICHCE 窗台转角外转角板1510 ICHCE 400+400 指规格为 100+150的转角 无拖边 型材 400mm+400mm长的阳角板。用于窗台转角阳角位，上端与墙板连接，下端与盖板连接。√GB 窗台盖板(直料件 )400 GB 800 指规格为 400mm宽 800mm 长的直料板用于窗台、阳台等位置两侧与 EC相连√EC 外阳角连接件EC 550 指规格为 65+65的EC型材 550 mm 长用于阳角位竖向板与板位。√B 梁侧板(直料件 )400 B 1100 指规格为 400mm宽 1100mm 长的直料板用于梁侧位置上侧与楼面转角连接，下侧与 EC连接。（标准件）√BSB 梁底板(直料件 )150 BSB 900 指规格为 150mm宽 900mm 长的直料板用于梁底位置两侧与 EC连接√BS 梁底板(直料件 )BS 1100 指规格为 BS型材1100mm 长的直料板用于梁底位置两侧与梁侧板连接√LS 梁底转角板（直料件）LS 400 指规格为 100+150的转角型材400mm 长的阴角板，孔距 50mm 排列用于梁底位置两...
