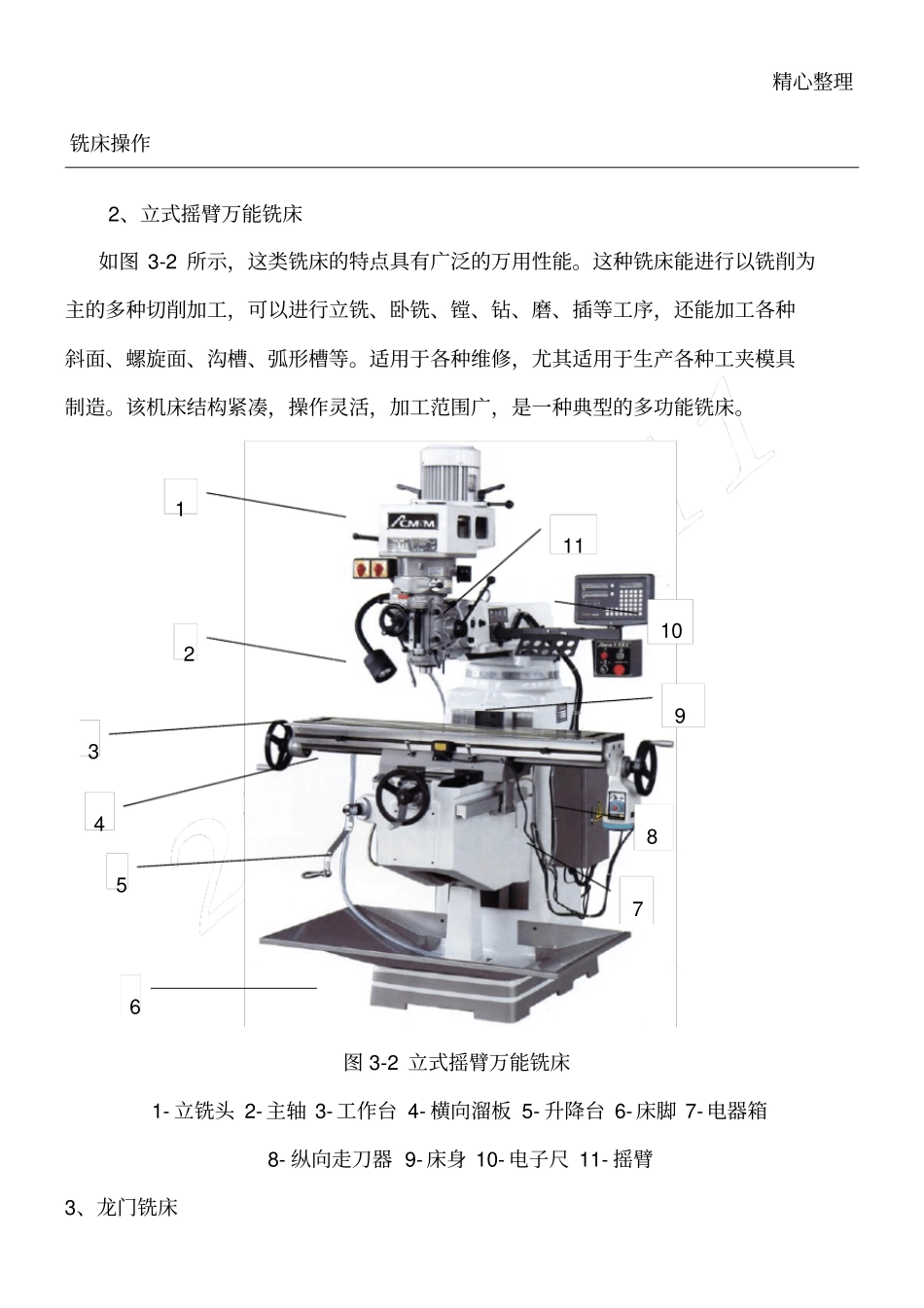

精心整理铣床操作2、立式摇臂万能铣床如图 3-2 所示，这类铣床的特点具有广泛的万用性能。这种铣床能进行以铣削为主的多种切削加工，可以进行立铣、卧铣、镗、钻、磨、插等工序，还能加工各种斜面、螺旋面、沟槽、弧形槽等。适用于各种维修，尤其适用于生产各种工夹模具制造。该机床结构紧凑，操作灵活，加工范围广，是一种典型的多功能铣床。图 3-2 立式摇臂万能铣床1- 立铣头 2- 主轴 3- 工作台 4- 横向溜板 5- 升降台 6- 床脚 7- 电器箱8- 纵向走刀器 9- 床身 10- 电子尺 11- 摇臂3、龙门铣床1 2 3 5 7 8 10 11 4 6 9 精心整理龙门铣床是无升降台铣床的一种类型，属于大型铣床。铣削动力安装在龙门导轨上，可做横向和升降运动；工作台安装在固定床身上，仅做纵向移动。龙门铣床根据铣削动力头的数量分别有单轴、双轴、四轴等多种形式。图 3-3 所示是一台龙门铣床，铣削时，若同时安装多把铣刀，可铣削工件的几个表面，工作效率高，适宜加工大型箱体类工件表面，如机床床身表面等。图 3-3 龙门铣床4、卧式铣床图 3-4 所示是卧式铣床的外形图。其主要特征是铣床主轴轴线与工作台台面平行。因主轴呈横卧位置，所以称为卧式铣床。铣削时，将铣刀安装在与主轴相连接的刀轴上，随主轴做旋转运动，被切工件安装在工作台面上对铣刀做相对进给运动从而完成切削工作。卧式铣床加工范围很广，可以加工沟槽、平面、特形面、螺旋槽等。卧式万能铣床还带有较多附件，因而加工范围比较广，应用范围广泛。图 3-4X6132 型卧式万能铣床二、铣床型号的编制方法铣床的型号不仅是一个代号，它能反映出机床的类别、结构特征、性能和主要的技术规程。机床型号编制是按1994 年发布的《金属切削机床型号编制方法》(GB／T15375— 1994) 执行。铣床型号的编制，是采用汉语拼音字母和阿拉伯数字按一定规律组合排列而成的。这里仅介绍表示法和机床类别代号、机床通用特性代号、铣床类组系代号及主参数或设计顺序号的意义。1、各代号的意义（1）类代号精心整理机床类代号用汉语拼音字母表示，处于整个型号的首位。例如“铣床类”第一个汉字拼音字母是“ X”( 读作“铣” )，则型号首位用“ X”表示；例如“磨床类”，就用拼音字母“ M”表示机床代号。（2）机床通用特性及结构特性代号机床通用特性代号用汉语拼音字母表示，位居类代号之后，用来对类型和规格相同而结构不同的机床加以区分。例如“数字控制铣床”，机床类别...
