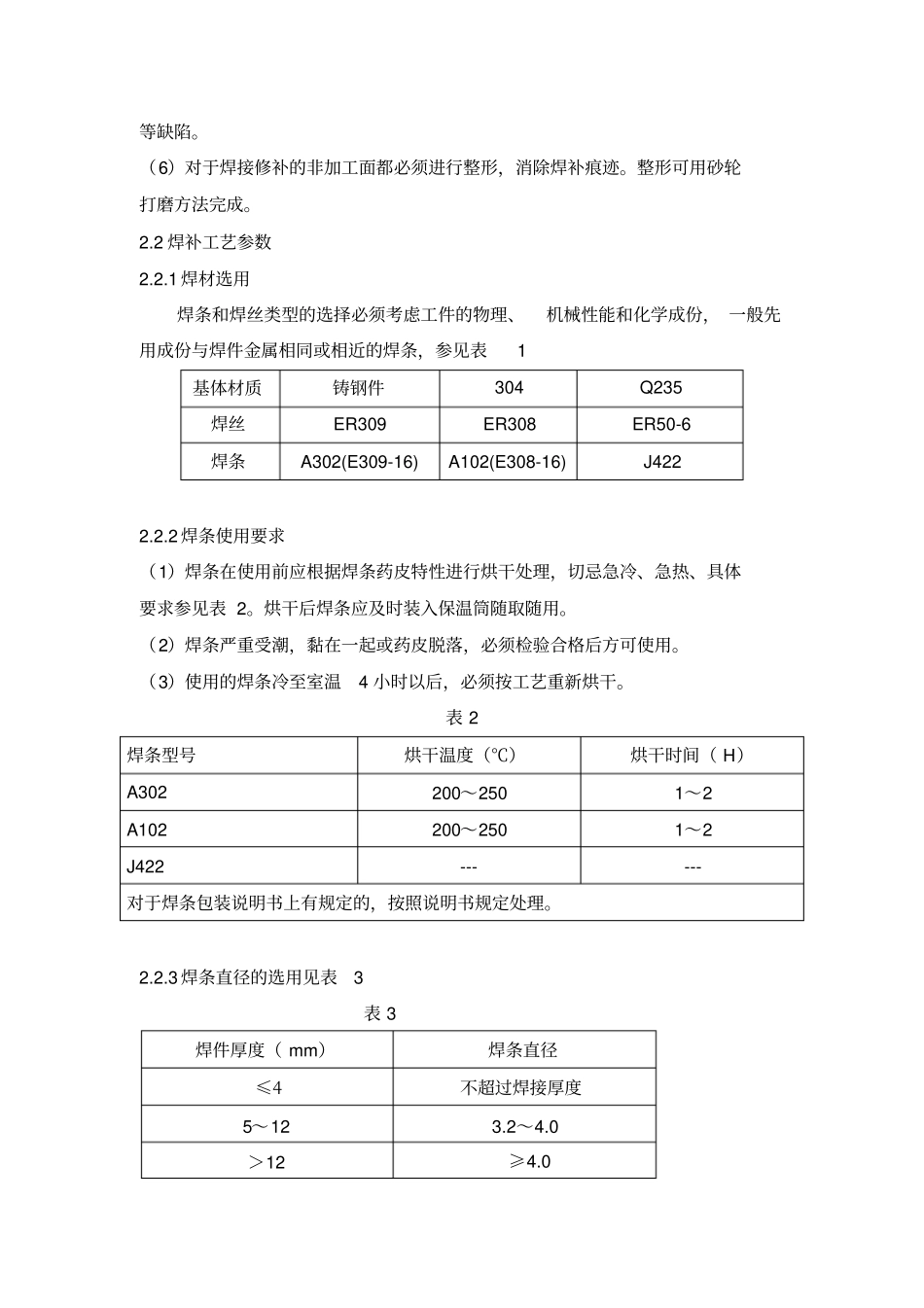

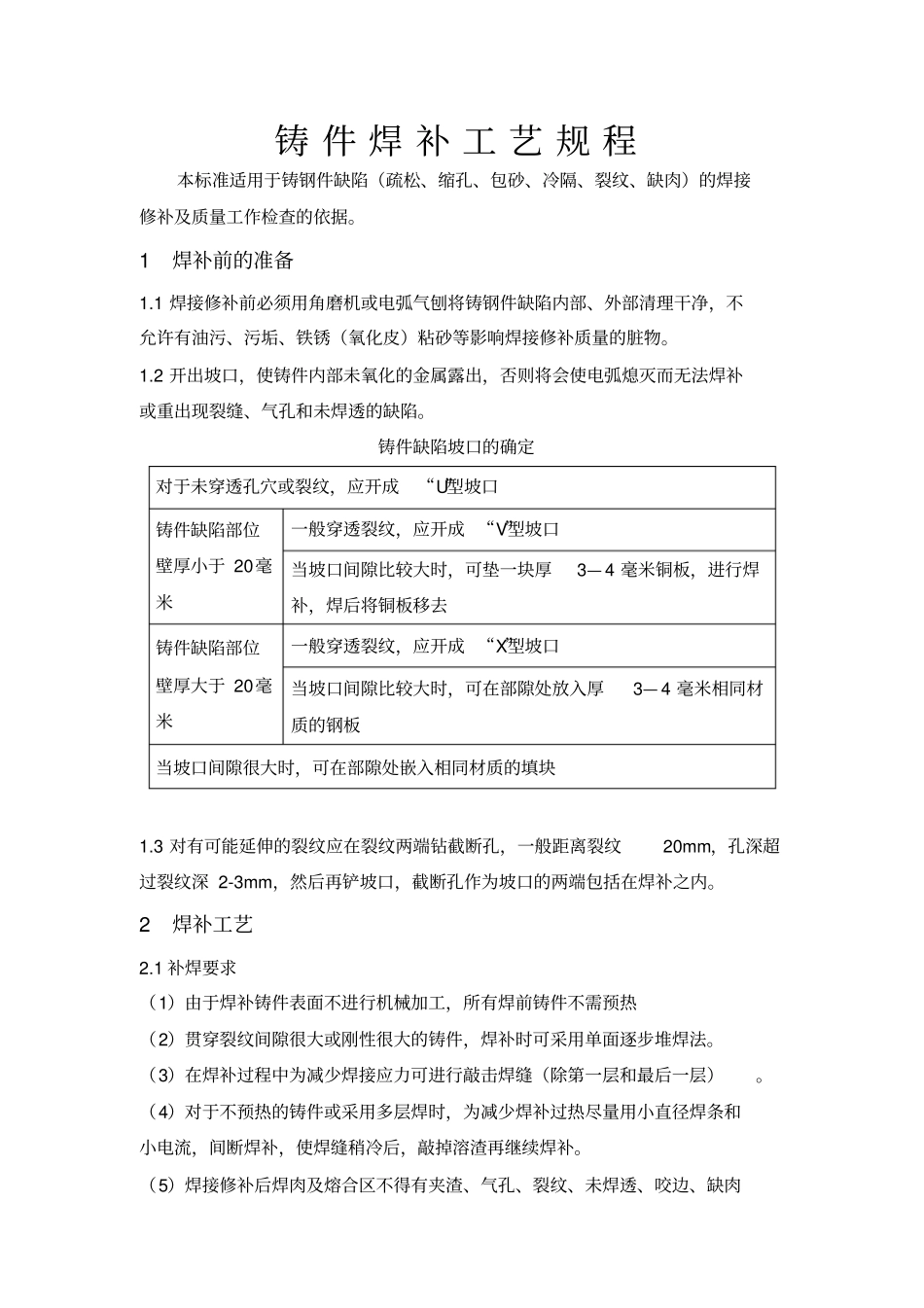

铸 件 焊 补 工 艺 规 程本标准适用于铸钢件缺陷（疏松、缩孔、包砂、冷隔、裂纹、缺肉）的焊接修补及质量工作检查的依据。1 焊补前的准备1.1 焊接修补前必须用角磨机或电弧气刨将铸钢件缺陷内部、外部清理干净，不允许有油污、污垢、铁锈（氧化皮）粘砂等影响焊接修补质量的脏物。1.2 开出坡口，使铸件内部未氧化的金属露出，否则将会使电弧熄灭而无法焊补或重出现裂缝、气孔和未焊透的缺陷。铸件缺陷坡口的确定对于未穿透孔穴或裂纹，应开成“U”型坡口铸件缺陷部位壁厚小于 20毫米一般穿透裂纹，应开成 “V”型坡口当坡口间隙比较大时，可垫一块厚3— 4 毫米铜板，进行焊补，焊后将铜板移去铸件缺陷部位壁厚大于 20毫米一般穿透裂纹，应开成 “X”型坡口当坡口间隙比较大时，可在部隙处放入厚3— 4 毫米相同材质的钢板当坡口间隙很大时，可在部隙处嵌入相同材质的填块1.3 对有可能延伸的裂纹应在裂纹两端钻截断孔，一般距离裂纹20mm，孔深超过裂纹深 2-3mm，然后再铲坡口，截断孔作为坡口的两端包括在焊补之内。2 焊补工艺2.1 补焊要求（1）由于焊补铸件表面不进行机械加工，所有焊前铸件不需预热（2）贯穿裂纹间隙很大或刚性很大的铸件，焊补时可采用单面逐步堆焊法。（3）在焊补过程中为减少焊接应力可进行敲击焊缝（除第一层和最后一层）。（4）对于不预热的铸件或采用多层焊时，为减少焊补过热尽量用小直径焊条和小电流，间断焊补，使焊缝稍冷后，敲掉溶渣再继续焊补。（5）焊接修补后焊肉及熔合区不得有夹渣、气孔、裂纹、未焊透、咬边、缺肉等缺陷。（6）对于焊接修补的非加工面都必须进行整形，消除焊补痕迹。整形可用砂轮打磨方法完成。2.2 焊补工艺参数2.2.1 焊材选用焊条和焊丝类型的选择必须考虑工件的物理、机械性能和化学成份， 一般先用成份与焊件金属相同或相近的焊条，参见表1 基体材质铸钢件304 Q235 焊丝ER309 ER308 ER50-6 焊条A302(E309-16) A102(E308-16) J422 2.2.2 焊条使用要求（1）焊条在使用前应根据焊条药皮特性进行烘干处理，切忌急冷、急热、具体要求参见表 2。烘干后焊条应及时装入保温筒随取随用。（2）焊条严重受潮，黏在一起或药皮脱落，必须检验合格后方可使用。（3）使用的焊条冷至室温4 小时以后，必须按工艺重新烘干。表 2 焊条型号烘干温度（℃）烘干时间（ H）A302 200～250 1～2 A102 200～250 1～2 J422 --- --- 对于焊条包装说明书上有规定的，按...
