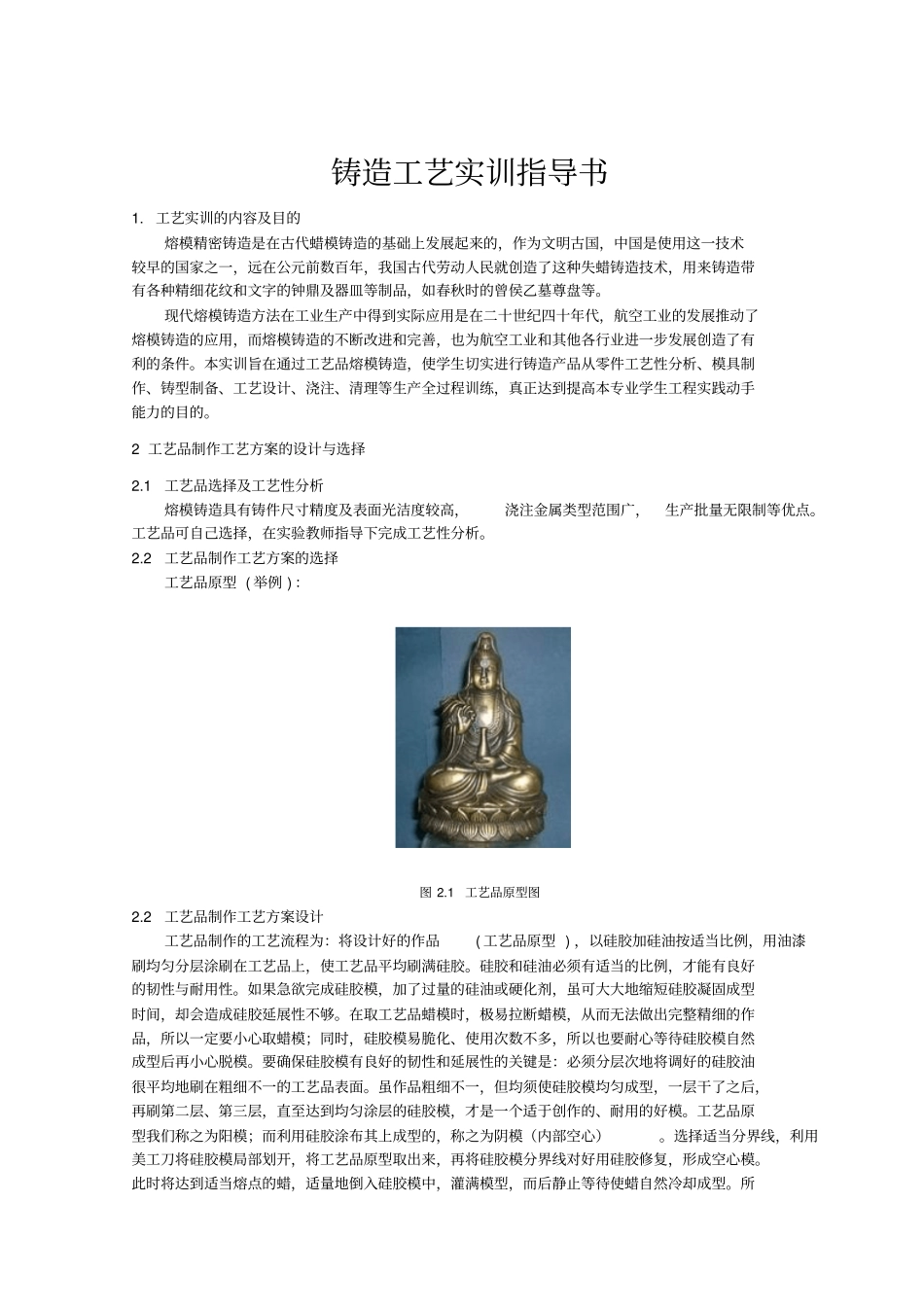

铸造工艺实训指导书1. 工艺实训的内容及目的熔模精密铸造是在古代蜡模铸造的基础上发展起来的，作为文明古国，中国是使用这一技术较早的国家之一，远在公元前数百年，我国古代劳动人民就创造了这种失蜡铸造技术，用来铸造带有各种精细花纹和文字的钟鼎及器皿等制品，如春秋时的曾侯乙墓尊盘等。现代熔模铸造方法在工业生产中得到实际应用是在二十世纪四十年代，航空工业的发展推动了熔模铸造的应用，而熔模铸造的不断改进和完善，也为航空工业和其他各行业进一步发展创造了有利的条件。本实训旨在通过工艺品熔模铸造，使学生切实进行铸造产品从零件工艺性分析、模具制作、铸型制备、工艺设计、浇注、清理等生产全过程训练，真正达到提高本专业学生工程实践动手能力的目的。2 工艺品制作工艺方案的设计与选择2.1 工艺品选择及工艺性分析熔模铸造具有铸件尺寸精度及表面光洁度较高，浇注金属类型范围广，生产批量无限制等优点。工艺品可自己选择，在实验教师指导下完成工艺性分析。2.2 工艺品制作工艺方案的选择工艺品原型 ( 举例 ) ：图 2.1 工艺品原型图2.2 工艺品制作工艺方案设计工艺品制作的工艺流程为：将设计好的作品( 工艺品原型 ) ，以硅胶加硅油按适当比例，用油漆刷均匀分层涂刷在工艺品上，使工艺品平均刷满硅胶。硅胶和硅油必须有适当的比例，才能有良好的韧性与耐用性。如果急欲完成硅胶模，加了过量的硅油或硬化剂，虽可大大地缩短硅胶凝固成型时间，却会造成硅胶延展性不够。在取工艺品蜡模时，极易拉断蜡模，从而无法做出完整精细的作品，所以一定要小心取蜡模；同时，硅胶模易脆化、使用次数不多，所以也要耐心等待硅胶模自然成型后再小心脱模。要确保硅胶模有良好的韧性和延展性的关键是：必须分层次地将调好的硅胶油很平均地刷在粗细不一的工艺品表面。虽作品粗细不一，但均须使硅胶模均匀成型，一层干了之后，再刷第二层、第三层，直至达到均匀涂层的硅胶模，才是一个适于创作的、耐用的好模。工艺品原型我们称之为阳模；而利用硅胶涂布其上成型的，称之为阴模（内部空心）。选择适当分界线，利用美工刀将硅胶模局部划开，将工艺品原型取出来，再将硅胶模分界线对好用硅胶修复，形成空心模。此时将达到适当熔点的蜡，适量地倒入硅胶模中，灌满模型，而后静止等待使蜡自然冷却成型。所使用的蜡过硬与过软皆不合适，过硬的蜡会很难修饰，太软的蜡则无法成型。而且温度不足也会使熔蜡不能流到细微处，温度太高也不利...
