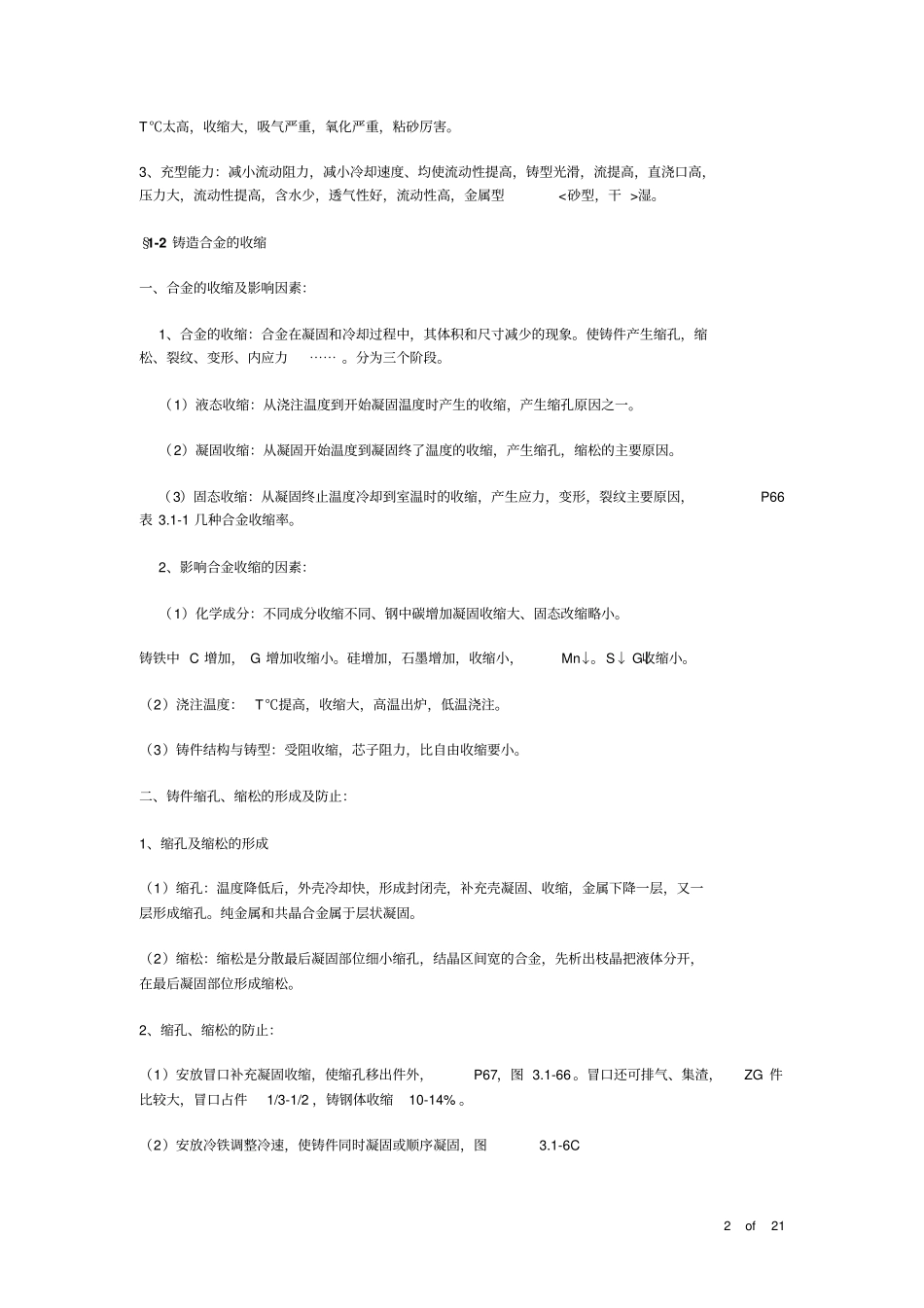

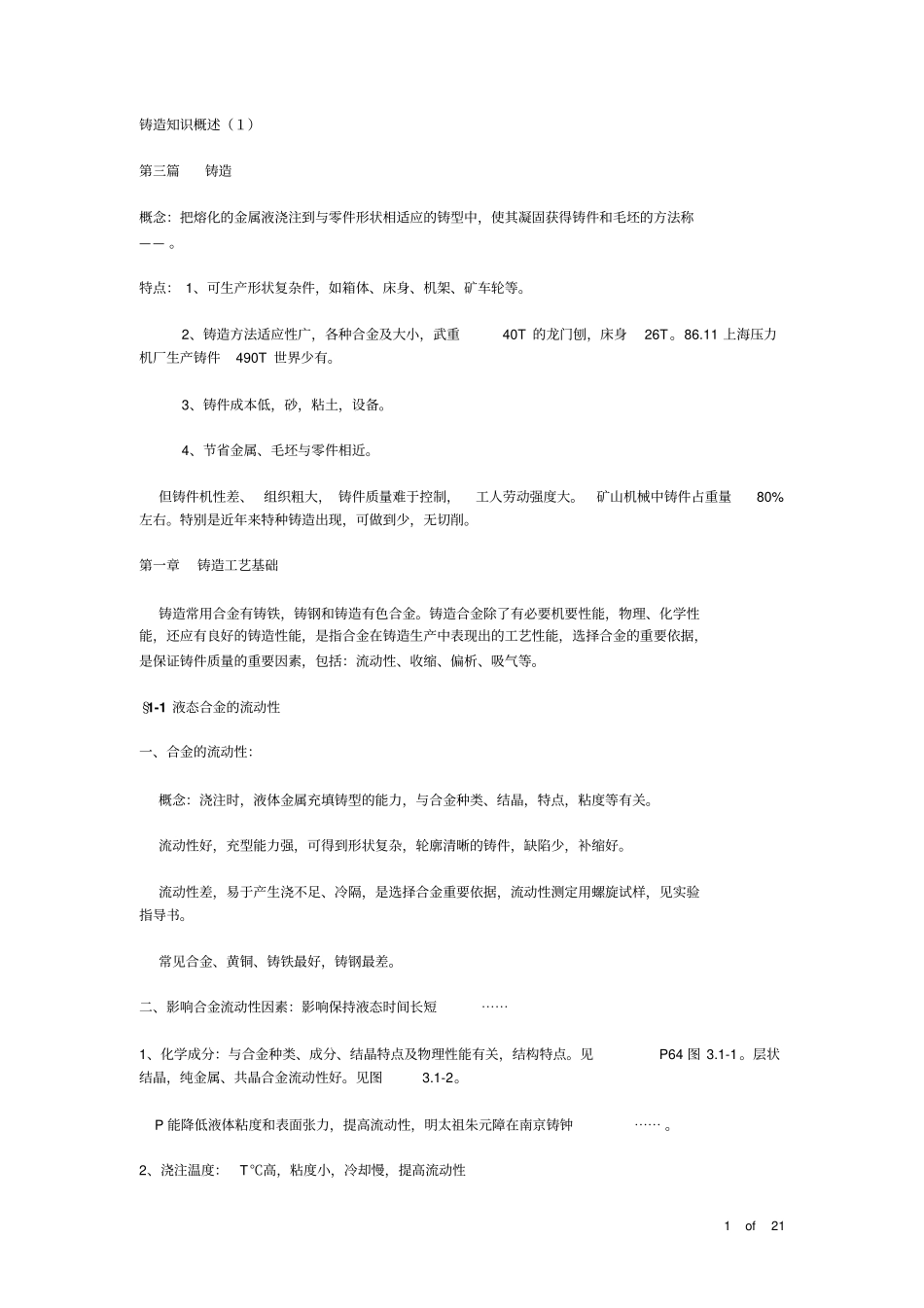

1 of 21 铸造知识概述（１）第三篇铸造概念：把熔化的金属液浇注到与零件形状相适应的铸型中，使其凝固获得铸件和毛坯的方法称—— 。特点： 1、可生产形状复杂件，如箱体、床身、机架、矿车轮等。2、铸造方法适应性广，各种合金及大小，武重40T 的龙门刨，床身26T。86.11 上海压力机厂生产铸件490T 世界少有。3、铸件成本低，砂，粘土，设备。 4、节省金属、毛坯与零件相近。但铸件机性差、 组织粗大， 铸件质量难于控制，工人劳动强度大。矿山机械中铸件占重量80%左右。特别是近年来特种铸造出现，可做到少，无切削。第一章铸造工艺基础铸造常用合金有铸铁，铸钢和铸造有色合金。铸造合金除了有必要机要性能，物理、化学性能，还应有良好的铸造性能，是指合金在铸造生产中表现出的工艺性能，选择合金的重要依据，是保证铸件质量的重要因素，包括：流动性、收缩、偏析、吸气等。§1-1 液态合金的流动性一、合金的流动性：概念：浇注时，液体金属充填铸型的能力，与合金种类、结晶，特点，粘度等有关。流动性好，充型能力强，可得到形状复杂，轮廓清晰的铸件，缺陷少，补缩好。流动性差，易于产生浇不足、冷隔，是选择合金重要依据，流动性测定用螺旋试样，见实验指导书。常见合金、黄铜、铸铁最好，铸钢最差。二、影响合金流动性因素：影响保持液态时间长短⋯⋯1、化学成分：与合金种类、成分、结晶特点及物理性能有关，结构特点。见P64 图 3.1-1。层状结晶，纯金属、共晶合金流动性好。见图3.1-2。P 能降低液体粘度和表面张力，提高流动性，明太祖朱元障在南京铸钟⋯⋯ 。2、浇注温度：T℃高，粘度小，冷却慢，提高流动性2 of 21 T℃太高，收缩大，吸气严重，氧化严重，粘砂厉害。3、充型能力：减小流动阻力，减小冷却速度、均使流动性提高，铸型光滑，流提高，直浇口高，压力大，流动性提高，含水少，透气性好，流动性高，金属型<砂型，干 >湿。§1-2 铸造合金的收缩一、合金的收缩及影响因素：1、合金的收缩：合金在凝固和冷却过程中，其体积和尺寸减少的现象。使铸件产生缩孔，缩松、裂纹、变形、内应力⋯⋯ 。分为三个阶段。（1）液态收缩：从浇注温度到开始凝固温度时产生的收缩，产生缩孔原因之一。（2）凝固收缩：从凝固开始温度到凝固终了温度的收缩，产生缩孔，缩松的主要原因。（3）固态收缩：从凝固终止温度冷却到室温时的收缩，产生应力，变形，裂纹主要原因，P66表 3.1-1 几种合金收缩率。2、影响合金收缩...
