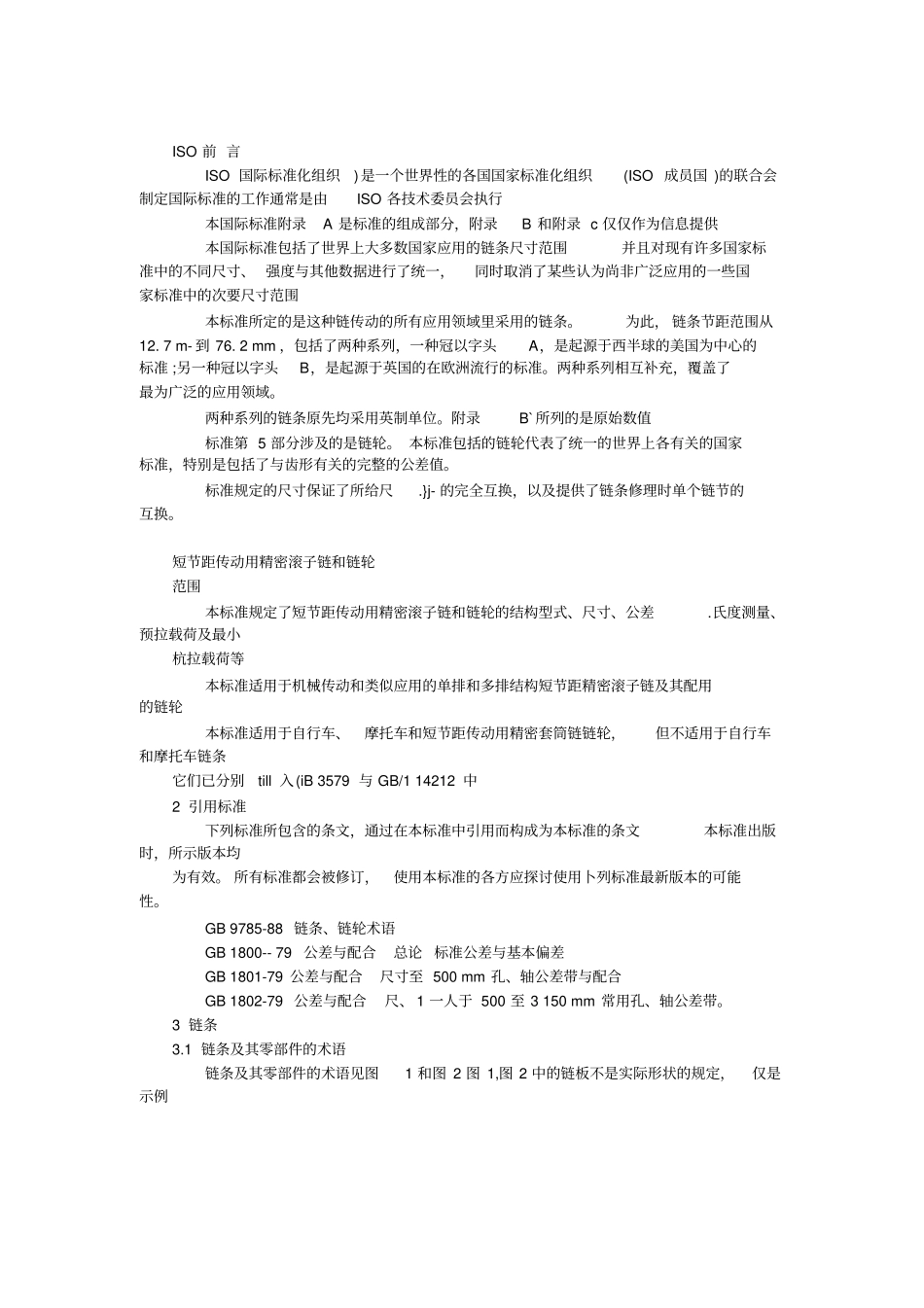

ISO 前 言ISO 国际标准化组织)是一个世界性的各国国家标准化组织(ISO 成员国 )的联合会制定国际标准的工作通常是由ISO 各技术委员会执行本国际标准附录A 是标准的组成部分，附录B 和附录 c 仅仅作为信息提供本国际标准包括了世界上大多数国家应用的链条尺寸范围并且对现有许多国家标准中的不同尺寸、 强度与其他数据进行了统一，同时取消了某些认为尚非广泛应用的一些国家标准中的次要尺寸范围本标准所定的是这种链传动的所有应用领域里采用的链条。为此， 链条节距范围从12. 7 m- 到 76. 2 mm ，包括了两种系列，一种冠以字头A，是起源于西半球的美国为中心的标准 ;另一种冠以字头B，是起源于英国的在欧洲流行的标准。两种系列相互补充，覆盖了最为广泛的应用领域。两种系列的链条原先均采用英制单位。附录B`所列的是原始数值标准第 5 部分涉及的是链轮。 本标准包括的链轮代表了统一的世界上各有关的国家标准，特别是包括了与齿形有关的完整的公差值。标准规定的尺寸保证了所给尺.}j- 的完全互换，以及提供了链条修理时单个链节的互换。短节距传动用精密滚子链和链轮范围本标准规定了短节距传动用精密滚子链和链轮的结构型式、尺寸、公差.氏度测量、预拉载荷及最小杭拉载荷等本标准适用于机械传动和类似应用的单排和多排结构短节距精密滚子链及其配用的链轮本标准适用于自行车、摩托车和短节距传动用精密套筒链链轮，但不适用于自行车和摩托车链条它们已分别till 入(iB 3579 与 GB/1 14212 中2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文本标准出版时，所示版本均为有效。 所有标准都会被修订，使用本标准的各方应探讨使用卜列标准最新版本的可能性。GB 9785-88 链条、链轮术语GB 1800-- 79 公差与配合总论 标准公差与基本偏差GB 1801-79 公差与配合尺寸至 500 mm 孔、轴公差带与配合GB 1802-79 公差与配合尺、 1 一人于 500 至 3 150 mm 常用孔、轴公差带。3 链条3.1 链条及其零部件的术语链条及其零部件的术语见图1 和图 2 图 1,图 2 中的链板不是实际形状的规定，仅是示例3.2 结构型式与尺寸链条结构型式见图1,图 2 链条尺寸应符合图3 和表 1、表 3 的规定表中规定的最大和最小尺寸是为了保证不同链条厂制造的产品具有链节互换性，它们是互换性极限尺寸，不是制造时的公差注链板尺寸按表土规定止锁件可以设计成各种型式，图中仅是示例图 2...
