链板式输送机传动装置西北工业大学D

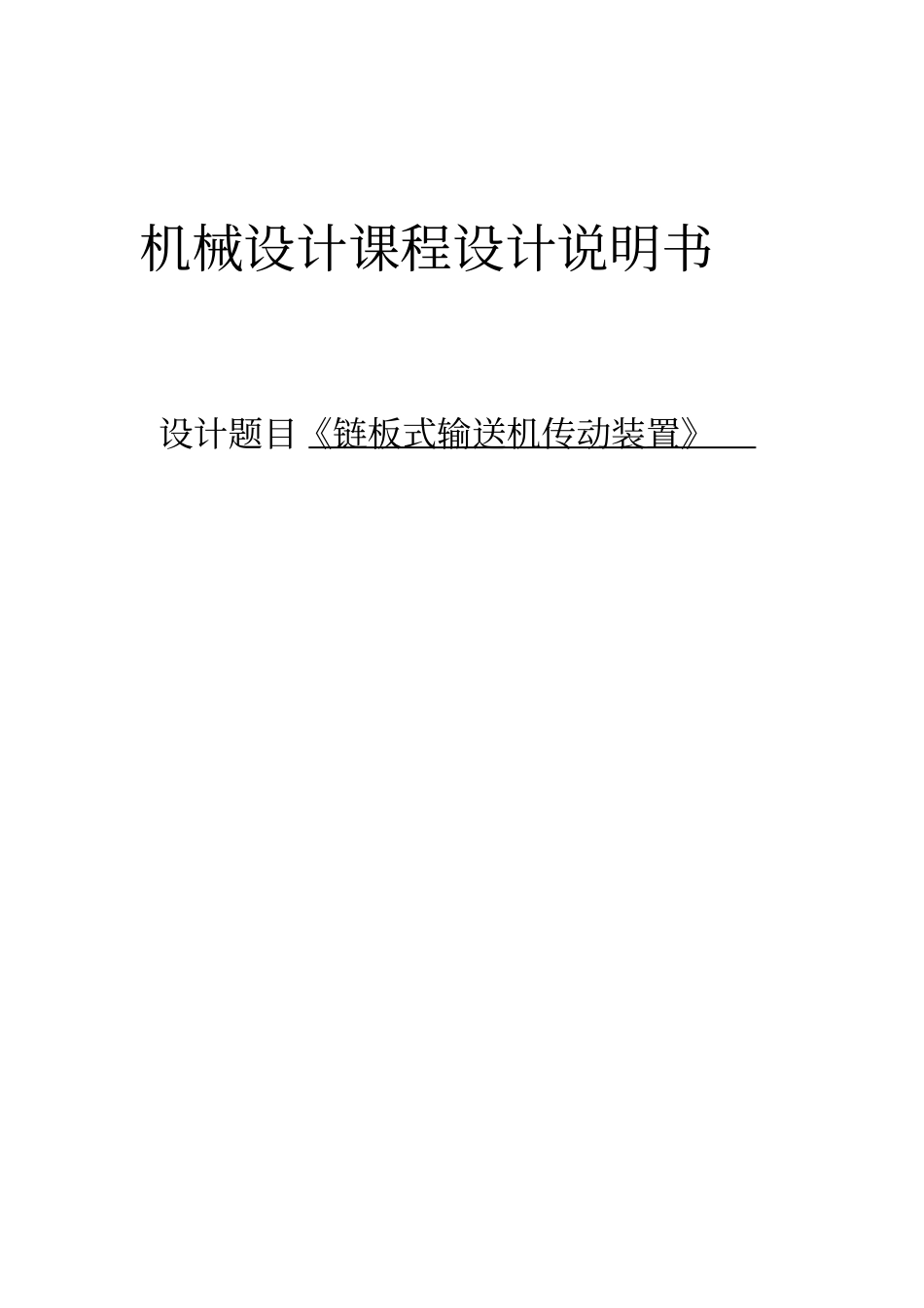

链板式输送机传动装置西北工业大学D_第1页
1/23
链板式输送机传动装置西北工业大学D_第2页
2/23
链板式输送机传动装置西北工业大学D_第3页
3/23
机械设计课程设计说明书设计题目《链板式输送机传动装置》目录课程设计题目第一部分传动方案拟定第二部分电动机的选择第三部分传动比的分配第四部分传动参数计算第五部分传动零件的设计计算第六部分轴的设计计算第七部分圆锥滚子轴承的选择及校核计算第八部分键联接的选择及校核计算第九部分联轴器的选择第十部分润滑及密封第十一部分箱体及附件的结构设计和选择参考资料课程设计题目:设计带式运输机传动装置(简图如下)原始数据:输送链的牵引力F/kN 1.5 运输机链速 V/(m/s) 0.7 传送链链轮的节圆直径d/mm 100 工作条件:连续单向转动,工作时有轻微振动,使用期10 年(每年300 个工作日),小批量生产,两班制工作,输送机工作轴转速允许误差为 ±5%。链板式输送机的传动效率为0.95。计算与说明主要结果第一部分传动方案拟定传动方案(已给定):外传动为 V 带传动;减速器为一级展开式圆锥齿轮减速器。方案简图如下:传动类别精度结构及润滑效率锥齿轮传动η3开式传动(脂润滑)0.92~0.95(取中间值 0.93)滚动轴承 η2η4η6滚子轴承0.98 V 带传动 η10.96 滚子链传动η70.96 联轴器 η5弹性、齿式0.99 第二部分电动机的选择1、电动机类型的选择:Y 系列三相异步电动机2、电动机功率选择 :a、工作机所需功率:11500 0.71.105210001000 0.95FVpkWb、传动总效率:170.960.980.930.980.990.980.960.7986所需电动机的功率Pd= Pw/η=1.1052/0.7986=1.3839kw c、确定电动机转速:计算鼓轮工作转速:6010000.7601000133.7579/ min3.14100Vnrd按推荐的传动比合理范围,取圆锥齿轮传动一级减速器传动比范围1i =2~3。取 V 带传动比2i =2~4,则总传动比理想范围为i=4~12。符合这一范围的同步转速有 1000 和 1500r/min。综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比,可见转速 1500r/min 比较适合,则选 n=1500r/min 。d、确定电动机型号根据以上选用的电动机类型,由理论需求电机功率 Pd=1.3839kw 及同步转速,选定电动机型号Y90L-4。其主要性能: 额定功率: 1.5KW,满载转速 1400r/min。p w =1.1052kw η=0.7986 Pd=1.3839kw 电 动 机 型 号为 Y90L-4 第三部分计算总传动比及分配各级的传动比1、总传动比:i=1400/133.7579=10.4667 2、分配各构件传动比:21 iii3、初定减速器内的传动2i =3,则带传动的传比就为1210.46673.48893iii第四部分运动参数及动力参数计...
