锂电池基础知识

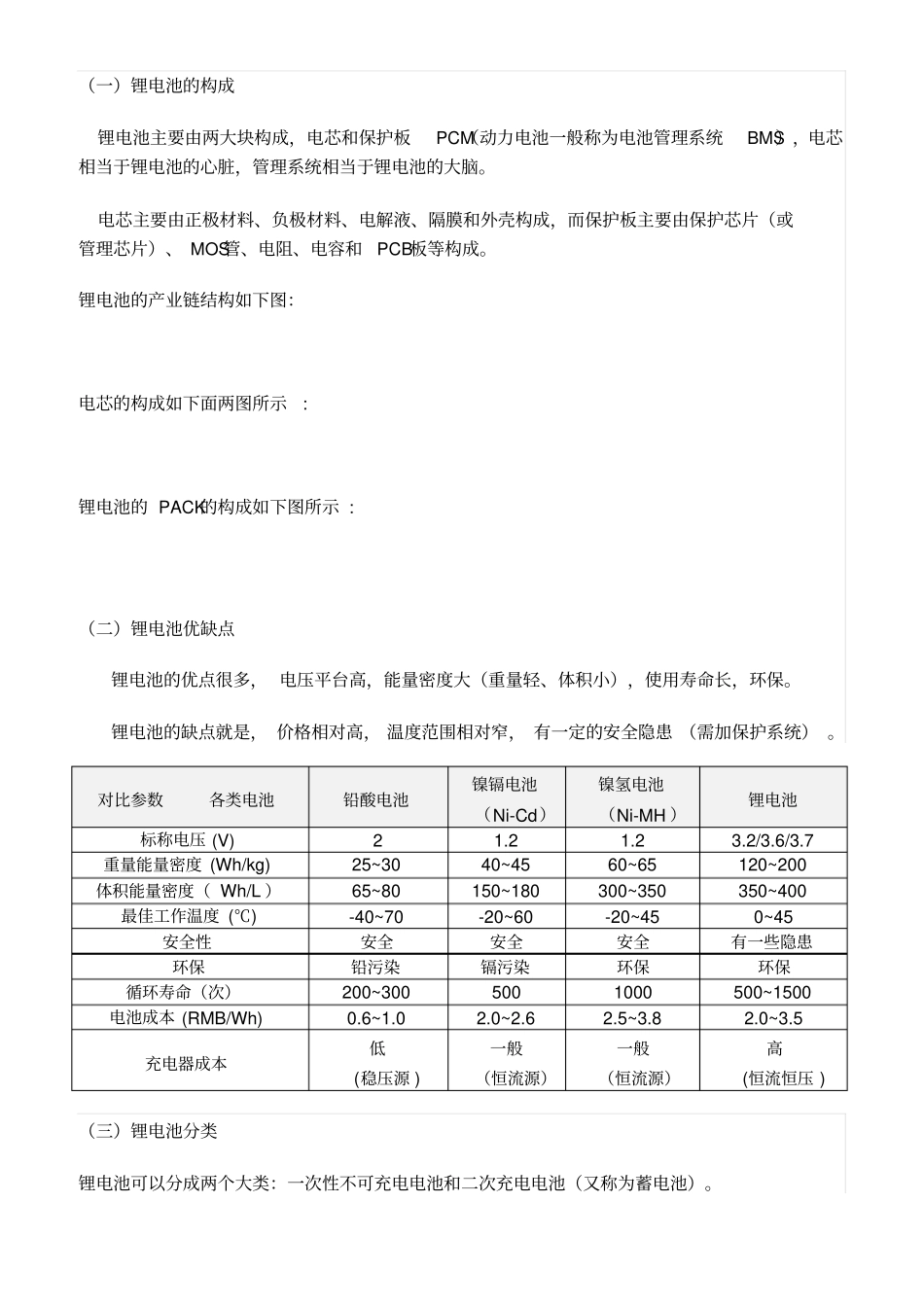

（一）锂电池的构成锂电池主要由两大块构成，电芯和保护板PCM（动力电池一般称为电池管理系统BMS），电芯相当于锂电池的心脏，管理系统相当于锂电池的大脑。电芯主要由正极材料、负极材料、电解液、隔膜和外壳构成，而保护板主要由保护芯片（或管理芯片）、 MOS管、电阻、电容和PCB板等构成。锂电池的产业链结构如下图：电芯的构成如下面两图所示: 锂电池的 PACK的构成如下图所示 : （二）锂电池优缺点锂电池的优点很多， 电压平台高，能量密度大（重量轻、体积小），使用寿命长，环保。锂电池的缺点就是， 价格相对高， 温度范围相对窄， 有一定的安全隐患 （需加保护系统） 。对比参数各类电池铅酸电池镍镉电池（Ni-Cd）镍氢电池（Ni-MH ）锂电池标称电压 (V)21.21.23.2/3.6/3.7重量能量密度 (Wh/kg)25~3040~4560~65120~200体积能量密度（ Wh/L ）65~80150~180300~350350~400最佳工作温度 (℃)-40~70-20~60-20~450~45安全性安全安全安全有一些隐患环保铅污染镉污染环保环保循环寿命（次）200~3005001000500~1500电池成本 (RMB/Wh)0.6~1.02.0~2.62.5~3.82.0~3.5充电器成本低(稳压源 )一般（恒流源）一般（恒流源）高(恒流恒压 )（三）锂电池分类锂电池可以分成两个大类：一次性不可充电电池和二次充电电池（又称为蓄电池）。不可充电电池如锂二氧化锰电池、锂- 亚硫酰胺电池。二次充电电池又可以分为下面根据不同的情况分类。1． 按外型分：方形锂电池（如普通手机电池）和圆柱形锂电池（如电动工具的18650）；2． 按外包材料分：铝壳锂电池，钢壳锂电池，软包电池；3．按正极材料分： 钴酸锂（ LiCoO2）、锰酸锂（ LiMn2O4）、三元锂（ LiNi xCoyMnzO2）、磷酸铁锂（ LiFePO4）；4． 按电解液状态分：锂离子电池（LIB）和聚合物电池（ PLB）；5． 按用途分：普通电池和动力电池。6． 按性能特性分：高容量电池、高倍率电池、高温电池、低温电池等。（四）常用术语解释1.容量 (Capacity)指一定的放电条件下可以从电池锂获得的电量。我们在高中学物理是知道，电量的公式为Q=I*t ，单位为库伦，电池的容量单位规定为Ah（安时）或 mAh（毫安时）。意思是 1AH的电池在充满电的情况下用1A的电流放电可以放1个小时。以前的 NOKIA的老手机的电池（像 BL-5C）一般是 500mAh，现在的智能手机电池800~1900mAh，电动自行车一般都是10~20Ah，电动汽车一般都是20~200Ah等。2.充放电倍率（ Charge-Rate/Discharge-Rate...
