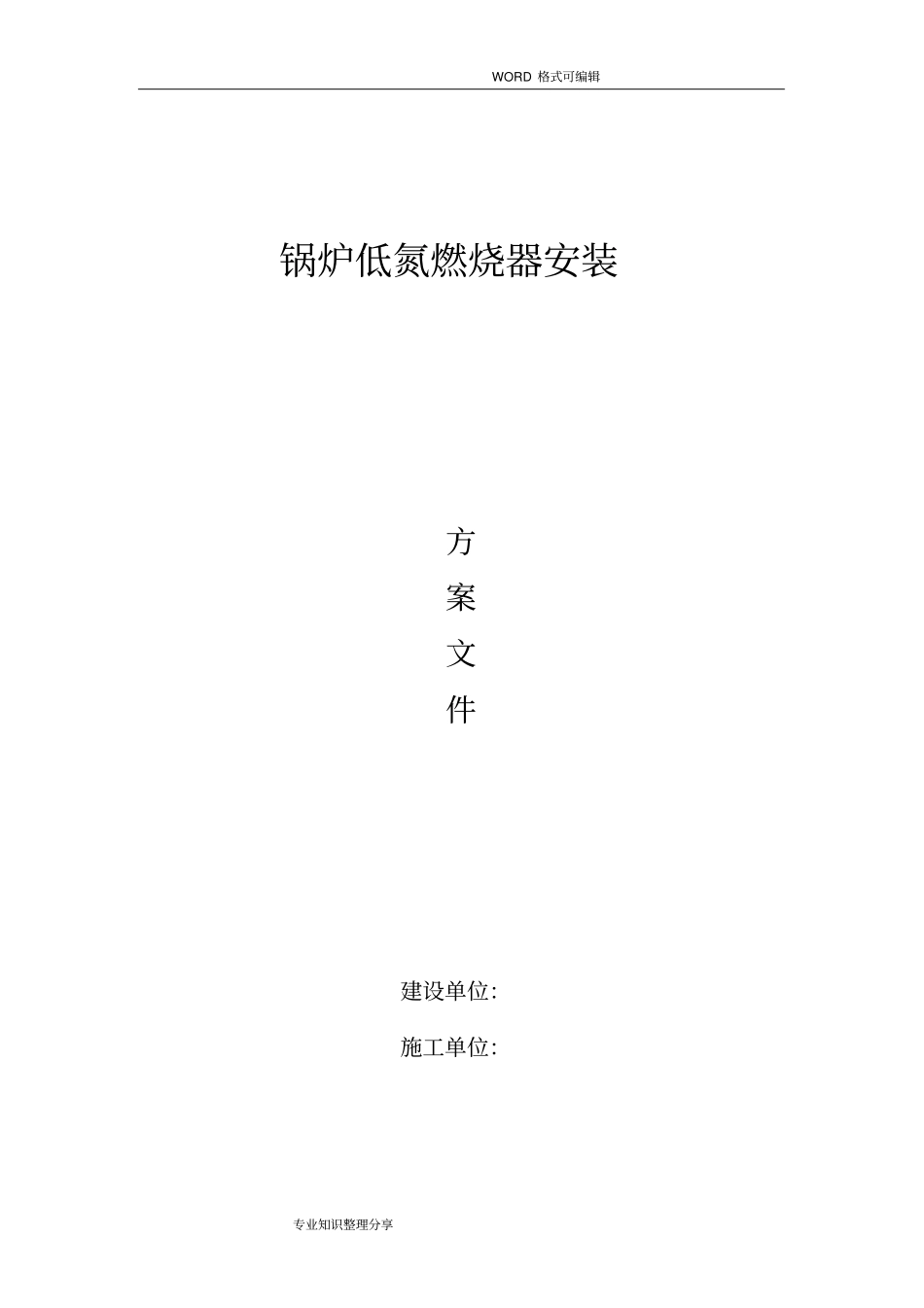

WORD 格式可编辑专业知识整理分享锅炉低氮燃烧器安装方案文件建设单位：施工单位：WORD 格式可编辑专业知识整理分享目录一、编制依据二、工程概况三、主要施工内容四、施工组织五、施工技术措施六、质量保证措施七、安全措施八、企业人员资质编制人：审核人：日期：2017 年月日WORD 格式可编辑专业知识整理分享第一章编制依据一、JB/T1613《锅炉受压元件焊接技术条件》 ；二、JB/T1612《锅炉水压试验技术条件》作为技术标准、质量要求。第二章工程概况本工程位于北京市锅炉房。现场交通状况良好，现有水压、电力容量能够满足施工要求。现场锅炉设备情况如下表 （详见后附锅炉低氮燃烧改造告知书） ：第三章主要施工内容根据甲方要求和锅炉低氮改造要求，本工程主要施工内容有： 提供全新原装进口设备并进行相关施工，满足甲方的各项要求， 达到甲方的使用目的，达到烟气环保排放标准。（1）燃烧器选型及说明 : 将 甲 方 原 有2.8MW 锅 炉 配 置 的 旧 燃 烧 器 更 换 为 德 国 欧 科EKEVO7.3600 G FGR型低氮电子比调燃烧器及其配套阀门组件。EKEVO7.3600 G FGR是低氮燃烧器加烟气再循环技术，这种技术组合可以达到低于30mg/m3的 NOx排放浓度， 在稳定达到 《锅炉大气污染物排放标准》（DB11/139-2015）中高污染燃料禁燃区内在用锅炉2017 年 4 月 1 日起执行的 80mg/m3排放限值的基础上留有一定的富余，以防止运行不稳定造成NOx超标；采用烟气再循环技术辅助低氮燃烧时，同样额定功率的锅炉炉膛尺寸要比常规锅炉适当放大， 以保证 NOx的控制效果。 本项目为旧锅炉改造，鉴于旧锅炉的炉膛尺寸相对偏小，需适当降低锅炉的额定出力以确保 NOx的控制效果。WORD 格式可编辑专业知识整理分享（2）燃烧器安装改造说明 : 2.1 锅炉燃烧器连接法兰改造：2.8MW热水锅炉的燃烧器原有安装接口比 EKEVO7.3600 G FGR型燃烧器所需接口要大，所以需要制作一块过渡安装法兰， 安装法兰与锅炉原有旧法兰板满焊焊接连接，以达到连接稳固的目的。2.2燃烧器燃烧头长度选择: 根据不同的锅炉前炉墙的厚度，选用 EKEVO7.3600 G FGR型燃烧器加长头，使燃烧器燃烧头伸入锅炉炉膛燃烧室之内，以保障燃烧时火焰完全在锅炉炉膛燃烧室内。2.3 燃烧器电气方面改造 : EKEVO7.3600 G FGR型燃烧器电机功率动力电源配线无需改口。 控制线路进行改动； 燃烧机自配控制柜须安装在燃烧器 3 米以内，完成该控制柜与燃...
