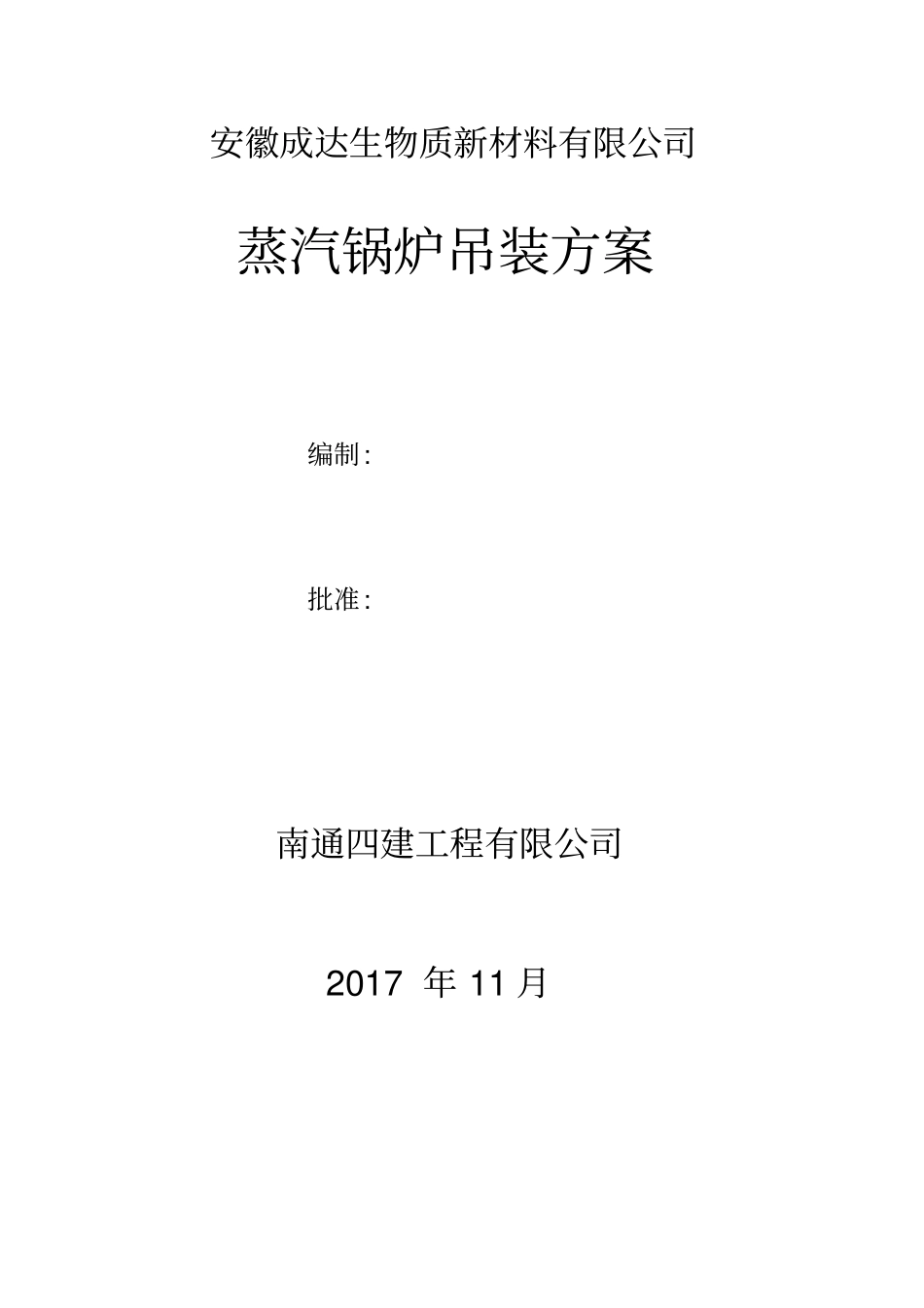

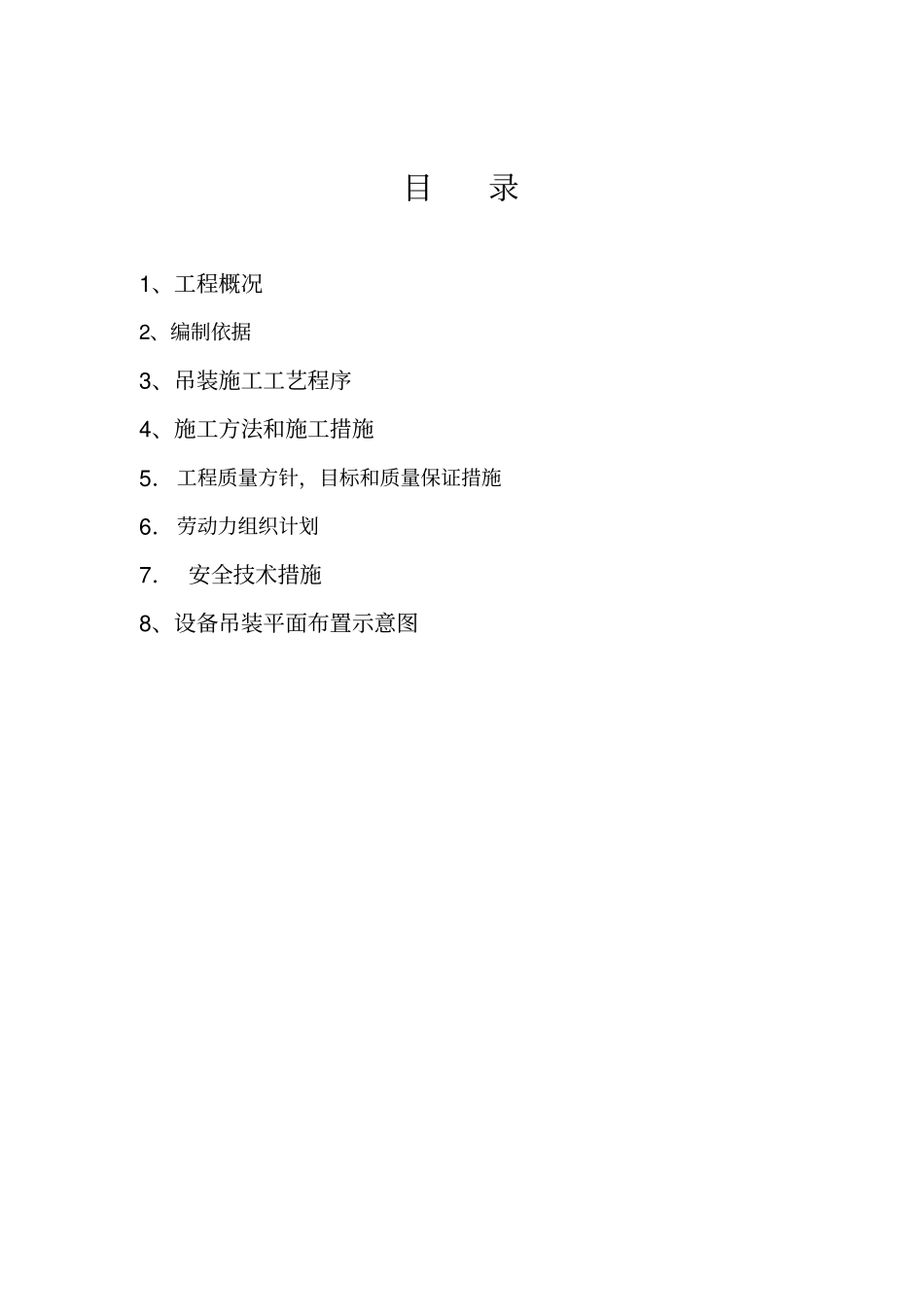

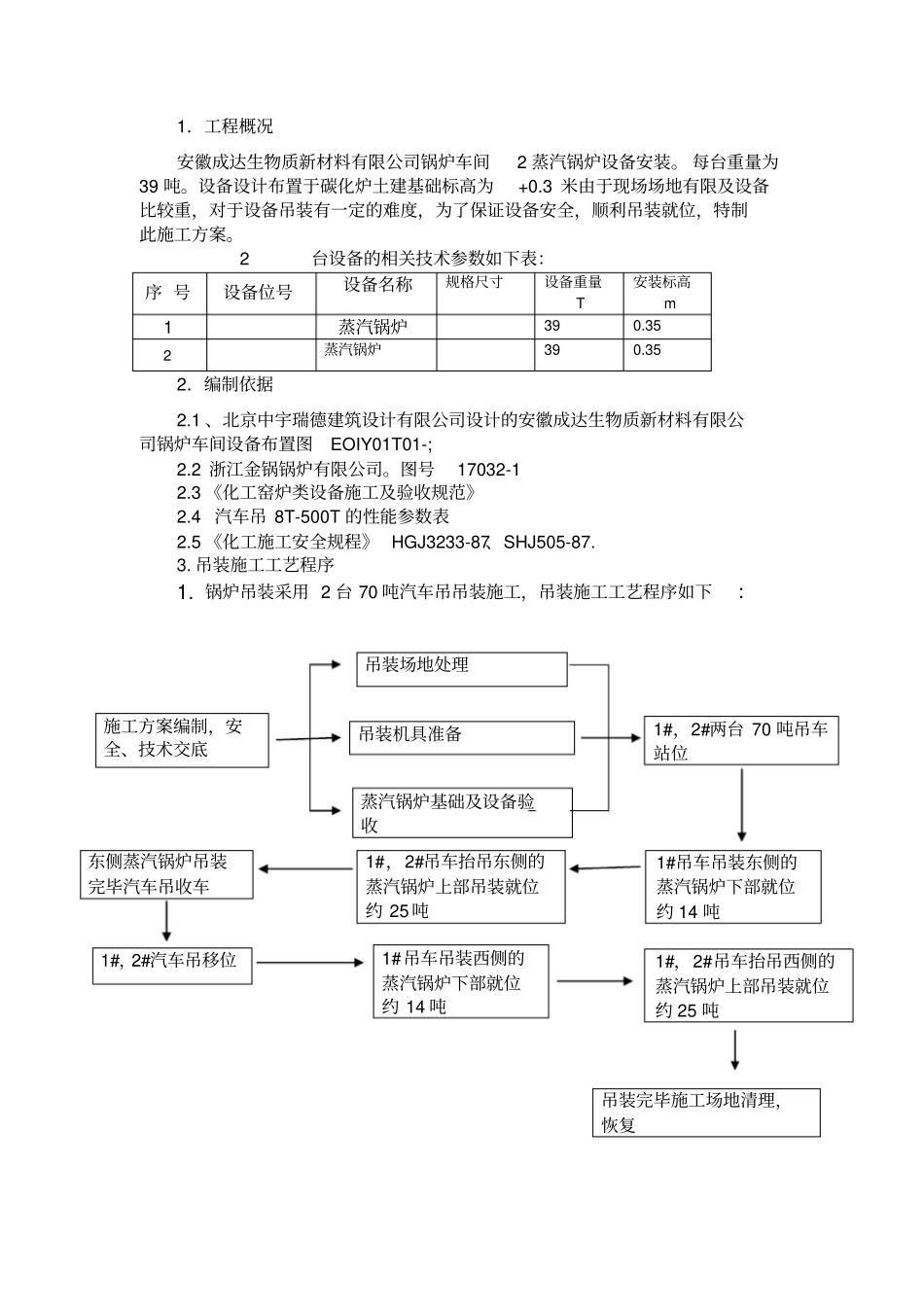

安徽成达生物质新材料有限公司蒸汽锅炉吊装方案编制: 批准: 南通四建工程有限公司2017 年 11 月目录1、工程概况2、编制依据3、吊装施工工艺程序4、施工方法和施工措施5．工程质量方针，目标和质量保证措施6．劳动力组织计划7． 安全技术措施8、设备吊装平面布置示意图1．工程概况安徽成达生物质新材料有限公司锅炉车间2 蒸汽锅炉设备安装。 每台重量为39 吨。设备设计布置于碳化炉土建基础标高为+0.3 米由于现场场地有限及设备比较重，对于设备吊装有一定的难度，为了保证设备安全，顺利吊装就位，特制此施工方案。 2台设备的相关技术参数如下表：序 号设备位号设备名称规格尺寸设备重量T 安装标高m 1 蒸汽锅炉39 0.35 2 蒸汽锅炉39 0.35 2．编制依据2.1 、北京中宇瑞德建筑设计有限公司设计的安徽成达生物质新材料有限公司锅炉车间设备布置图EOIY01T01-; 2.2 浙江金锅锅炉有限公司。图号17032-1 2.3 《化工窑炉类设备施工及验收规范》2.4 汽车吊 8T-500T 的性能参数表2.5 《化工施工安全规程》 HGJ3233-87、SHJ505-87. 3. 吊装施工工艺程序1. 锅炉吊装采用 2 台 70 吨汽车吊吊装施工，吊装施工工艺程序如下：吊装场地处理施工方案编制，安全、技术交底1#，2#两台 70 吨吊车站位吊装机具准备蒸汽锅炉基础及设备验收东侧蒸汽锅炉吊装完毕汽车吊收车1#吊车吊装东侧的蒸汽锅炉下部就位约 14 吨1#，2#吊车抬吊东侧的蒸汽锅炉上部吊装就位约 25 吨1#，2#汽车吊移位1#吊车吊装西侧的蒸汽锅炉下部就位约 14 吨1#，2#吊车抬吊西侧的蒸汽锅炉上部吊装就位约 25 吨吊装完毕施工场地清理，恢复4、施工方法和施工措施4.1 蒸汽锅炉设备自身重量由于吊装场地限制致使吊车站位困难吊装回转半径大故选用两台70 吨汽车抬吊。见《蒸汽锅炉设备吊装平面布置示意图》4.2 、施工准备4.2.1 、施工场地布置根据《蒸汽锅炉设备吊装平面布置示意图》150 吨吊车站位区域将地面平整回填夯实， 并在地基不良的地面上面铺设厚度不小于 20mm 厚钢板。在吊车站位支腿位置铺设支腿板 ( 吊车自带 ) 4.2.2 、根据 蒸汽锅炉设备的体积和重量，采用￠32 以上的钢丝绳以满足吊装需要，卡环必须用8 吨以上的吊装。4.2.3 、吊装前，吊装所使用的钢丝绳、卡环等必须经检验合格后方可投入使用。4.2.4 、蒸汽锅炉设备验收蒸汽锅炉设备在制造厂装车前，应仔细核对管口方位，进行检查验收。4.3 、蒸汽锅炉设备基础的验收和垫...
