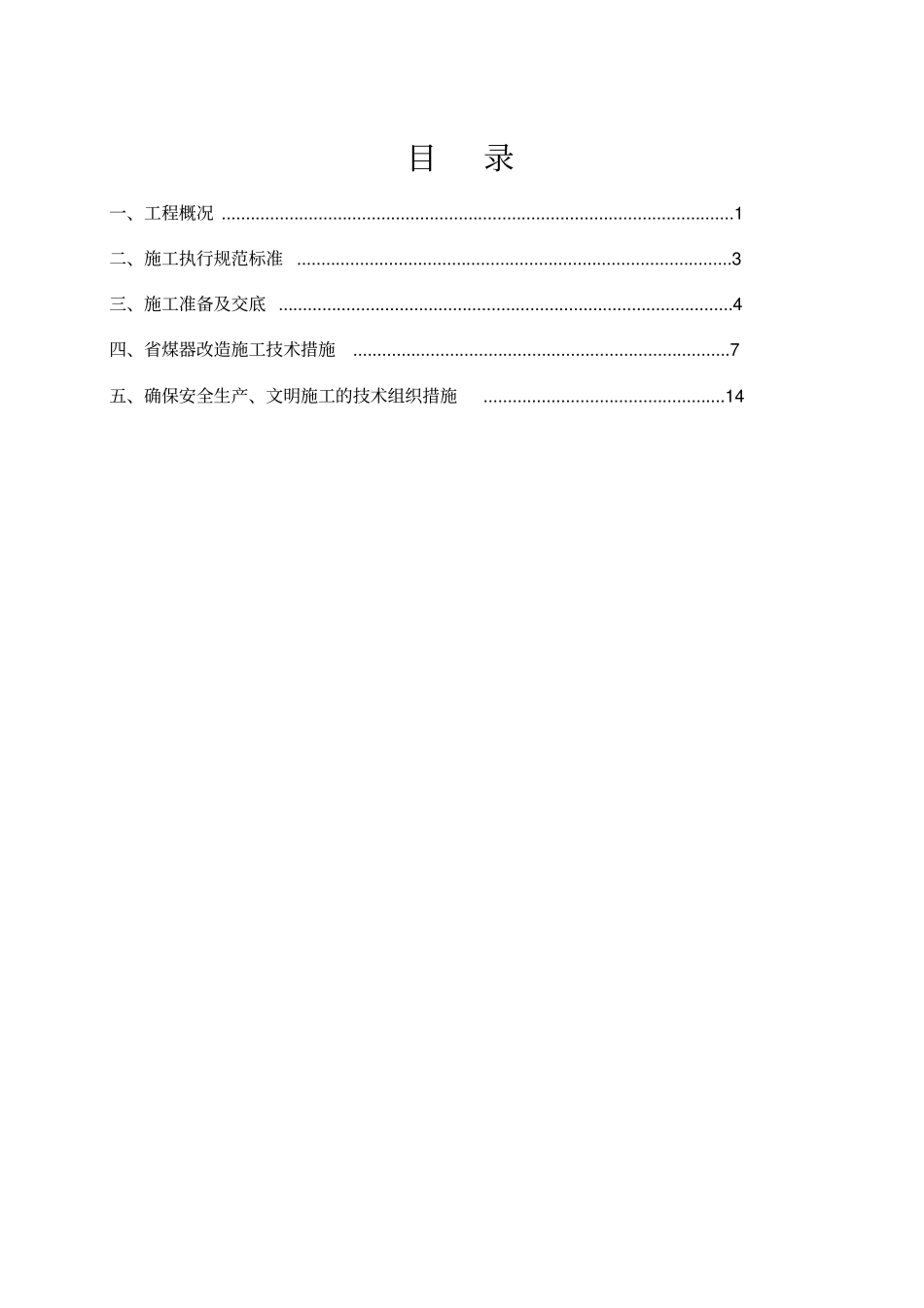

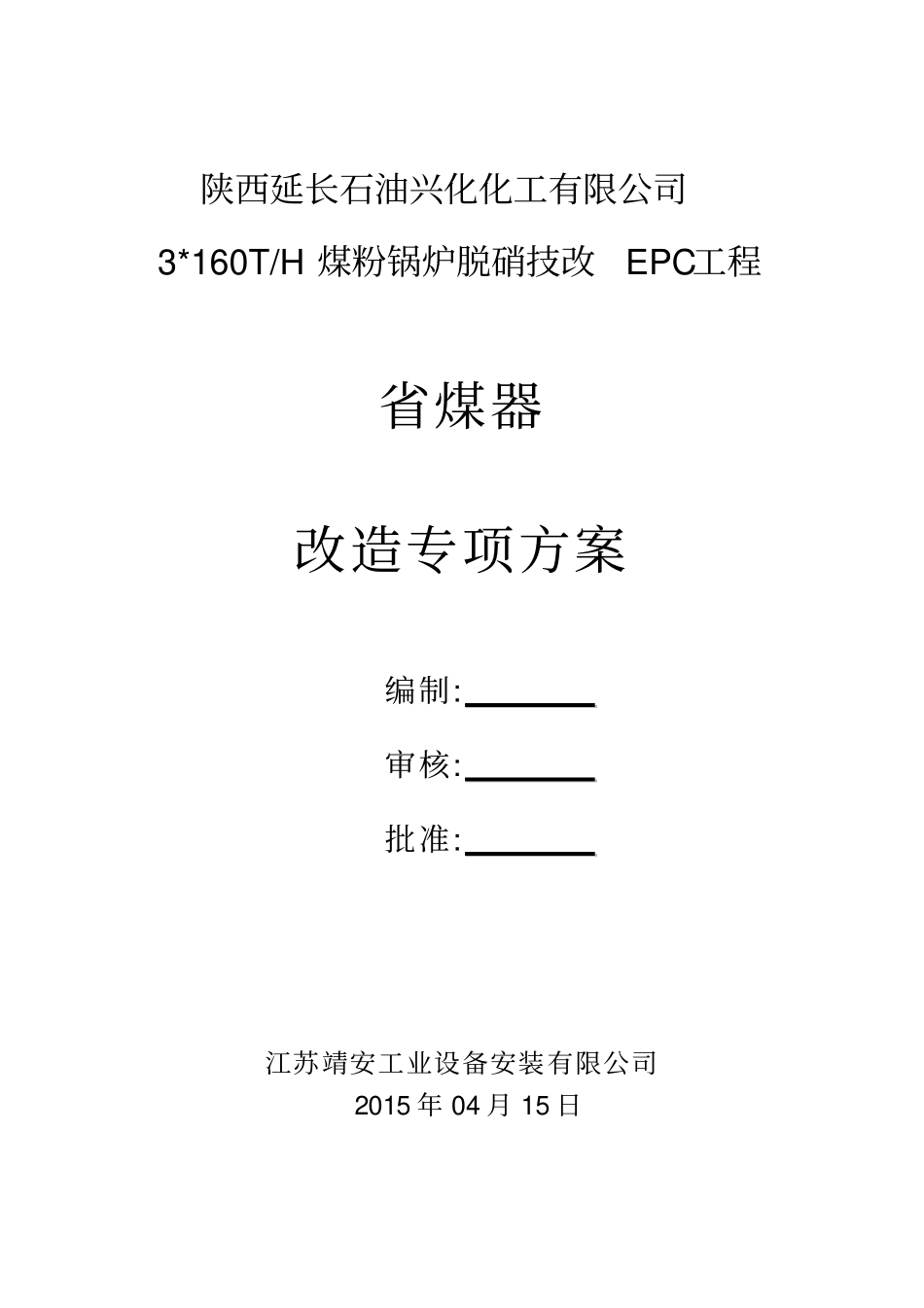

陕西延长石油兴化化工有限公司3*160T/H 煤粉锅炉脱硝技改EPC工程省煤器改造专项方案编制:审核:批准:江苏靖安工业设备安装有限公司2015 年 04 月 15 日目录一、工程概况 ..........................................................................................................1 二、施工执行规范标准 ..........................................................................................3 三、施工准备及交底 ..............................................................................................4 四、省煤器改造施工技术措施..............................................................................7 五、确保安全生产、文明施工的技术组织措施..................................................14 一.工程概况工程概况工程名称:陕西延长石油兴化化工有限公司3*160T/H 煤粉锅炉脱硝技改EPC工程省煤器改造工程建设单位:陕西延长石油兴化化工有限公司设计单位:无锡东马锅炉有限公司监理单位:陕西方诚石油化工建设监理有限责任公司施工单位: 江苏靖安工业设备安装有限公司(专业承包)质量目标:确保优良,改造后设备完好和投运率达到100%。安全目标:杜绝重大设备毁坏、人身伤害、火灾事故发生改造主要内容省煤器部分1)上部省煤器部位炉墙及护板的拆除;2)上部省煤器集箱与蛇形管排连接处管道的切割、打磨;3)上部省煤器集箱抬升与就位;4)原省煤器蛇形管拆卸及与增加部分管束对口、焊接、无损检测;5)焊接完成省煤器管束吊装就位、找正、与联箱焊接;6) 水压试验;7)管路恢复;设备概况陕西延长石油兴化化工有限公司3 台 160T/H 煤粉锅炉,内部编号为: 1#、2#、3#锅炉。锅炉自投产以来未进行改造,运行状况良好。上级省煤器是由57 片蛇形管束并排布置,集箱位于炉右侧,蛇形管束单管型号为D38* 。改造原由3 台锅炉进入设备运行阶段以来,锅炉排烟温度偏高,设备经济性显着降低,为了达到设备管理和整治要求,响应国家“节能减排”政策号召,提高锅炉整体效率,提高设备经济性,拟对该三台煤粉锅炉进行SCR 脱硝技改,故需对省煤器及部件进行相关改造,以达到技改要求。工程特点1)该工程施工工期紧,施工各专业工种之间交叉频繁,施工期间各专业要充分协调,并加强与兄弟施工单位的沟通与协调。2)工程施工技术、质量要求高,需保证安装产品使用的可靠性、安全性,...
