锅炉燃烧器检修工艺卡

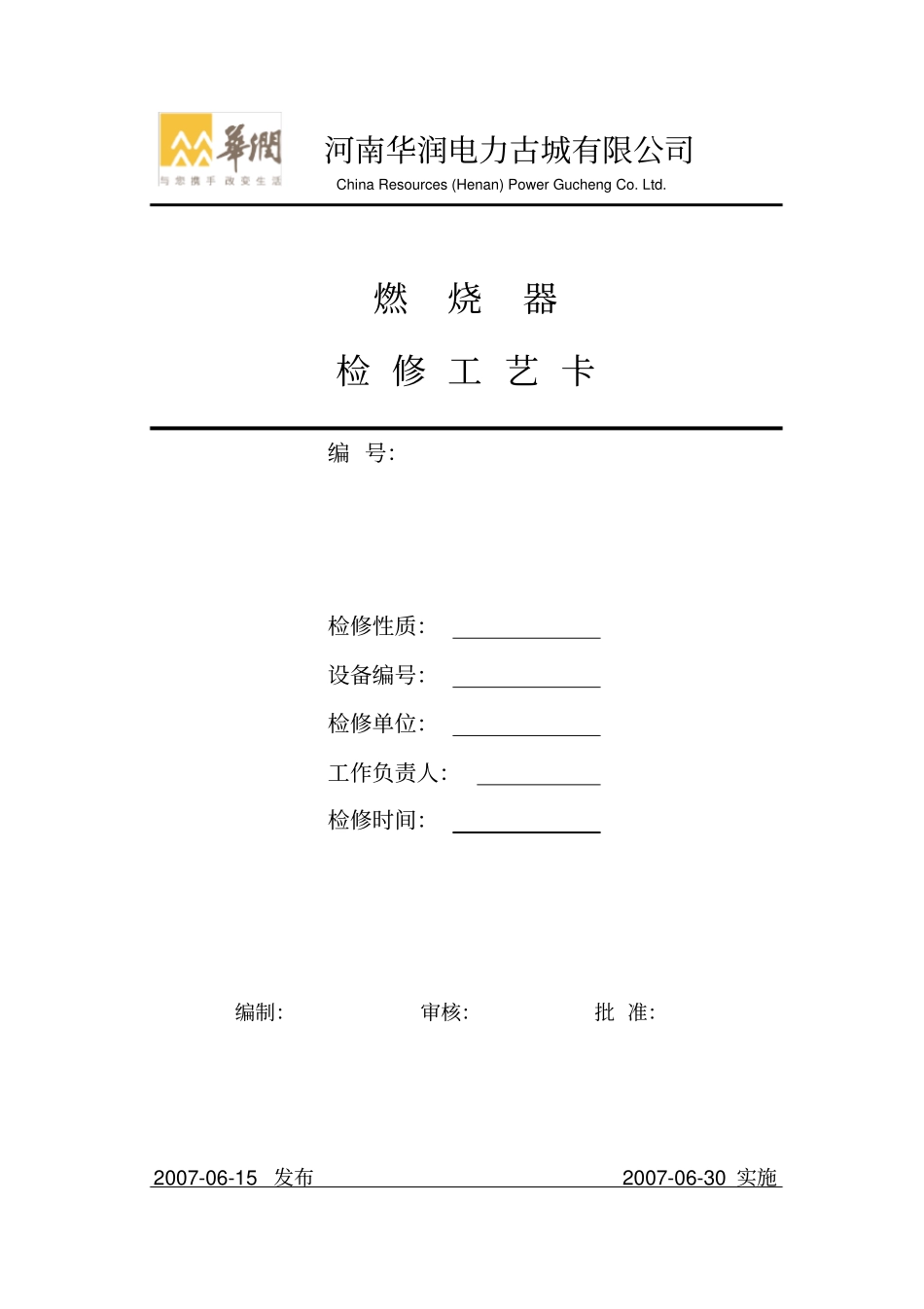

锅炉燃烧器检修工艺卡_第1页
1/7

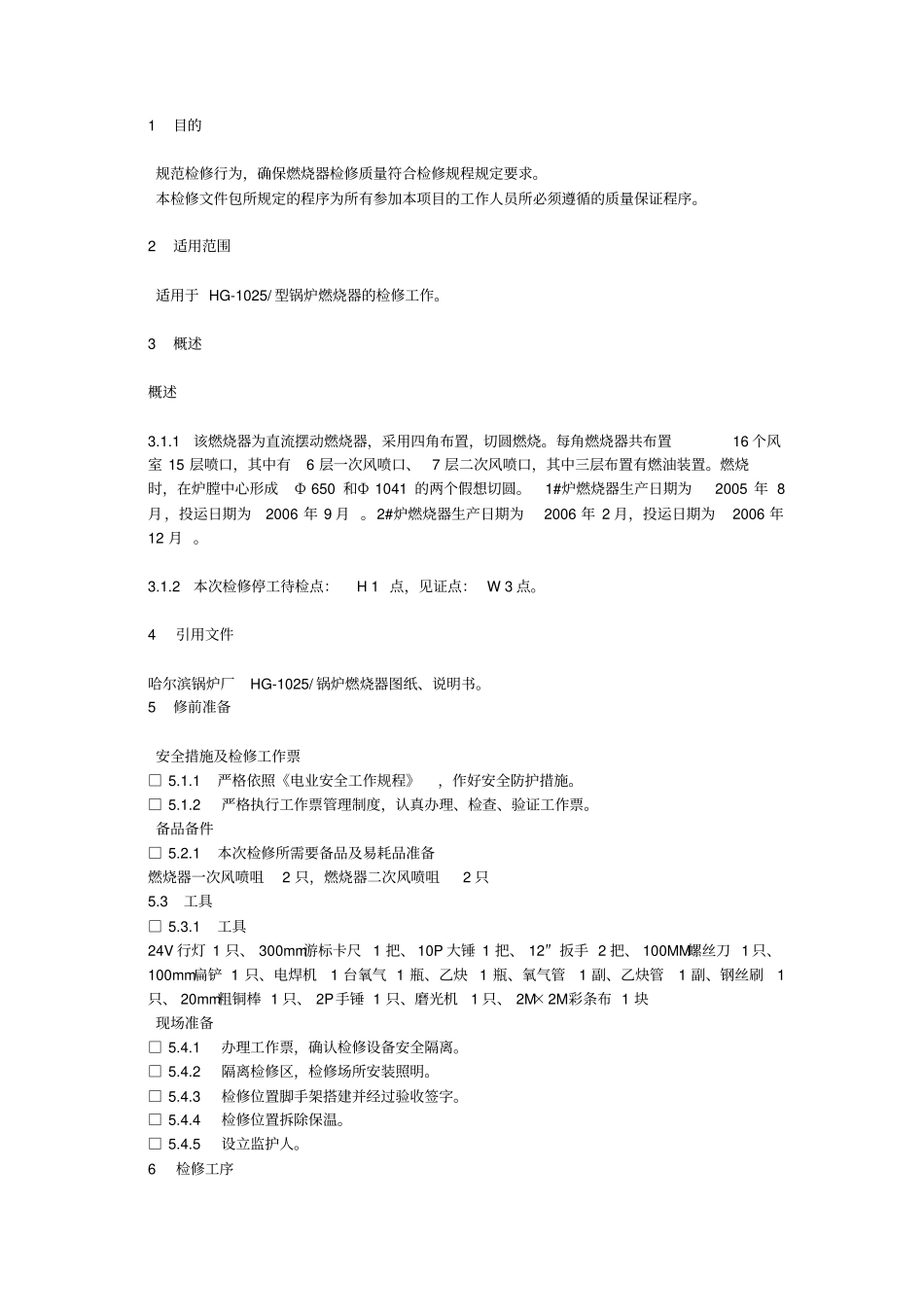

锅炉燃烧器检修工艺卡_第2页
2/7

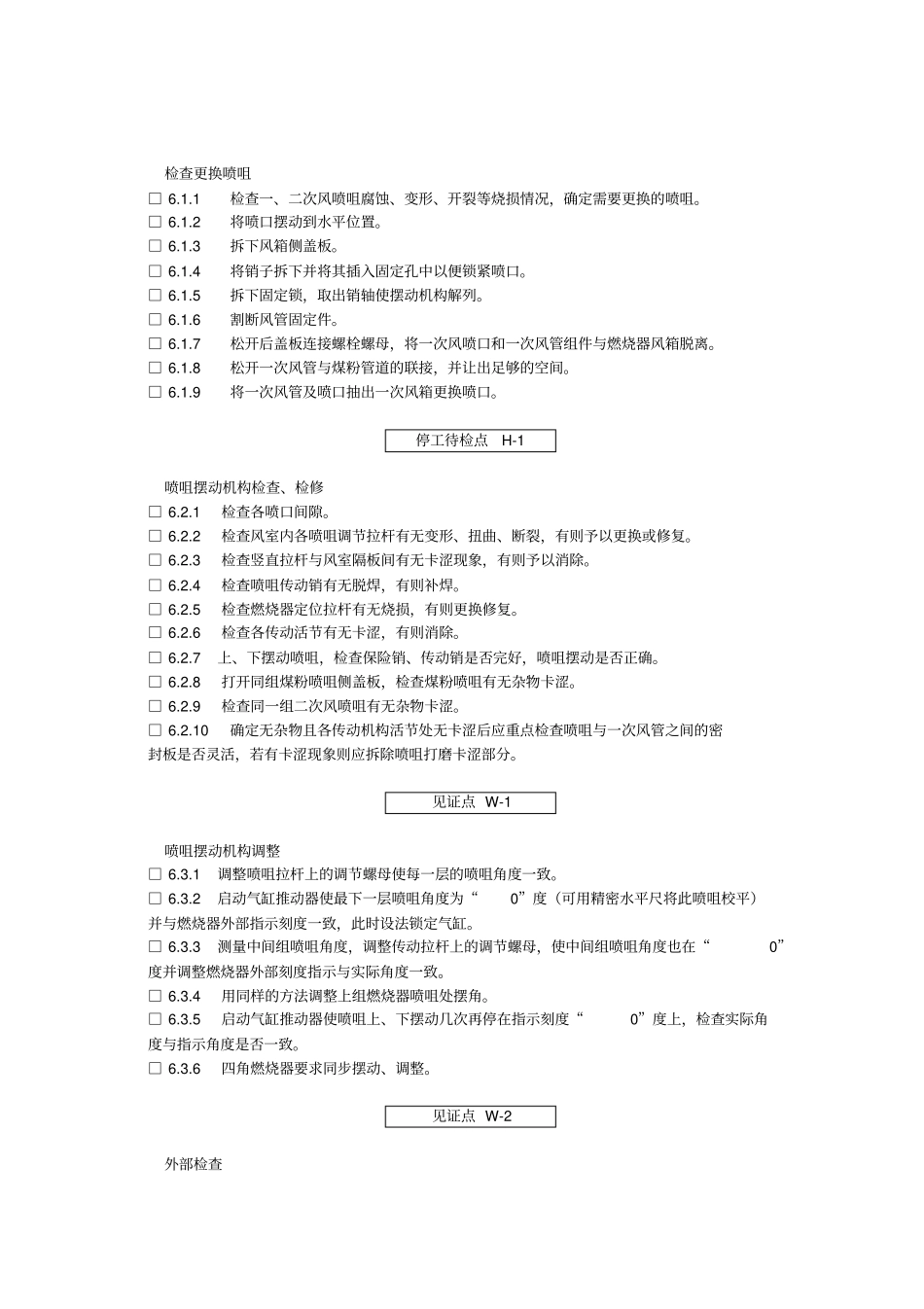

锅炉燃烧器检修工艺卡_第3页
3/7
燃烧器检 修 工 艺 卡编 号:检修性质:设备编号:检修单位:工作负责人:检修时间:编制:审核:批 准: 2007-06-15 发布2007-06-30 实施河南华润电力古城有限公司China Resources (Henan) Power Gucheng Co. Ltd. 1 目的规范检修行为,确保燃烧器检修质量符合检修规程规定要求。本检修文件包所规定的程序为所有参加本项目的工作人员所必须遵循的质量保证程序。2 适用范围适用于 HG-1025/ 型锅炉燃烧器的检修工作。3 概述概述3.1.1该燃烧器为直流摆动燃烧器,采用四角布置,切圆燃烧。每角燃烧器共布置16 个风室 15 层喷口,其中有6 层一次风喷口、 7 层二次风喷口,其中三层布置有燃油装置。燃烧时,在炉膛中心形成Ф 650 和Ф 1041 的两个假想切圆。1#炉燃烧器生产日期为2005 年 8月,投运日期为2006 年 9 月 。2#炉燃烧器生产日期为2006 年 2 月,投运日期为2006 年12 月 。3.1.2本次检修停工待检点:H 1 点,见证点: W 3 点。4引用文件哈尔滨锅炉厂HG-1025/ 锅炉燃烧器图纸、说明书。5 修前准备安全措施及检修工作票□ 5.1.1严格依照《电业安全工作规程》,作好安全防护措施。□ 5.1.2 严格执行工作票管理制度,认真办理、检查、验证工作票。备品备件□ 5.2.1本次检修所需要备品及易耗品准备燃烧器一次风喷咀2 只,燃烧器二次风喷咀2 只5.3工具□ 5.3.1工具24V 行灯 1 只、 300mm游标卡尺 1 把、 10P 大锤 1 把、 12″ 扳手 2 把、 100MM螺丝刀 1 只、100mm扁铲 1 只、电焊机1 台氧气 1 瓶、乙炔 1 瓶、氧气管1 副、乙炔管1 副、钢丝刷1只、 20mm粗铜棒 1 只、 2P手锤 1 只、磨光机1 只、 2M×2M彩条布 1 块现场准备□ 5.4.1 办理工作票,确认检修设备安全隔离。□ 5.4.2 隔离检修区,检修场所安装照明。□ 5.4.3 检修位置脚手架搭建并经过验收签字。□ 5.4.4 检修位置拆除保温。□ 5.4.5 设立监护人。6检修工序检查更换喷咀□ 6.1.1 检查一、二次风喷咀腐蚀、变形、开裂等烧损情况,确定需要更换的喷咀。□ 6.1.2 将喷口摆动到水平位置。□ 6.1.3 拆下风箱侧盖板。□ 6.1.4 将销子拆下并将其插入固定孔中以便锁紧喷口。□ 6.1.5 拆下固定锁,取出销轴使摆动机构解列。□ 6.1.6 割断风管固定件。□ 6.1.7 松开后盖板连接螺栓螺母,将一次风喷口和一次风管组件与燃烧器风箱脱离。□ 6.1.8 松开一次风管与煤粉管道的...
