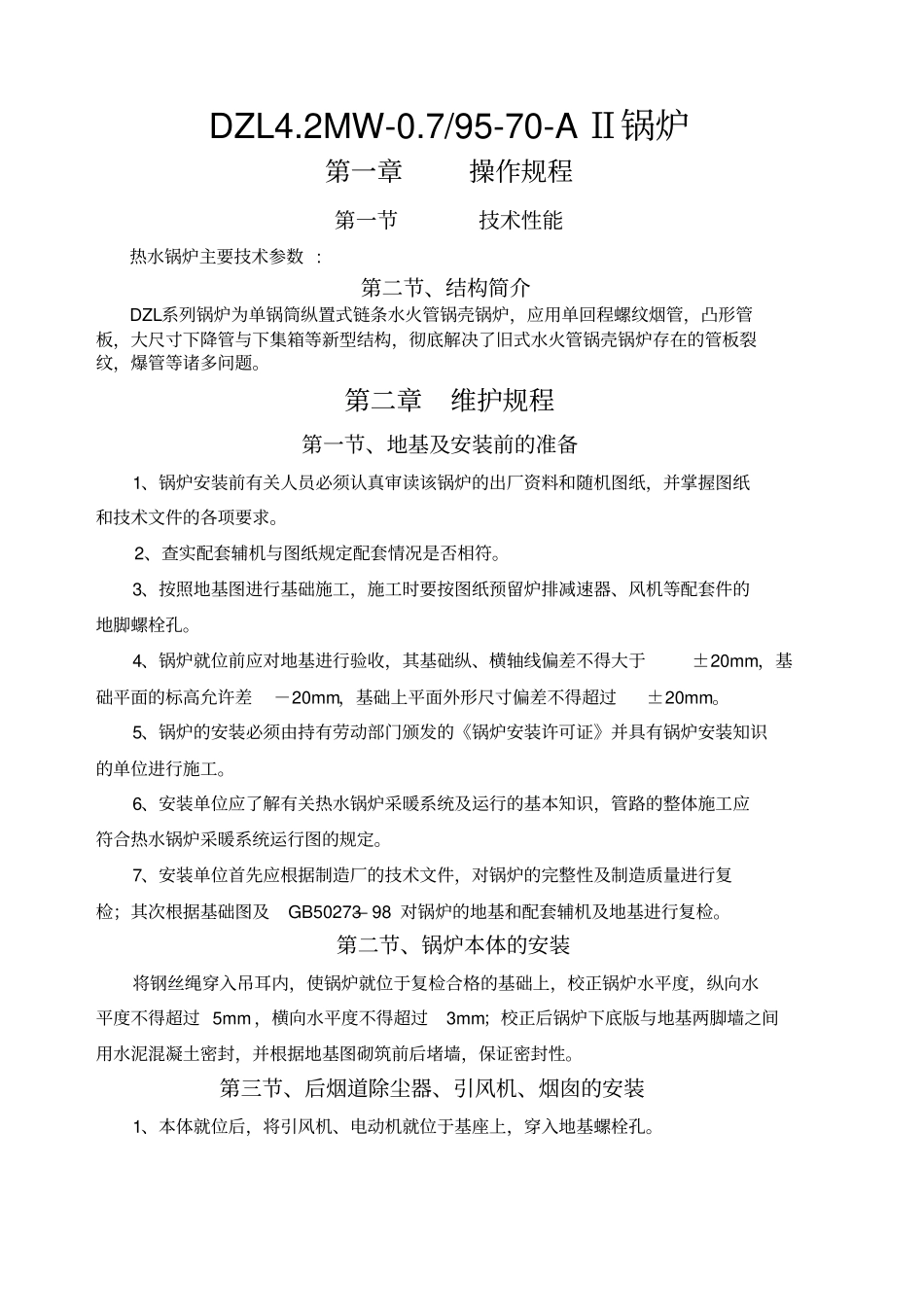

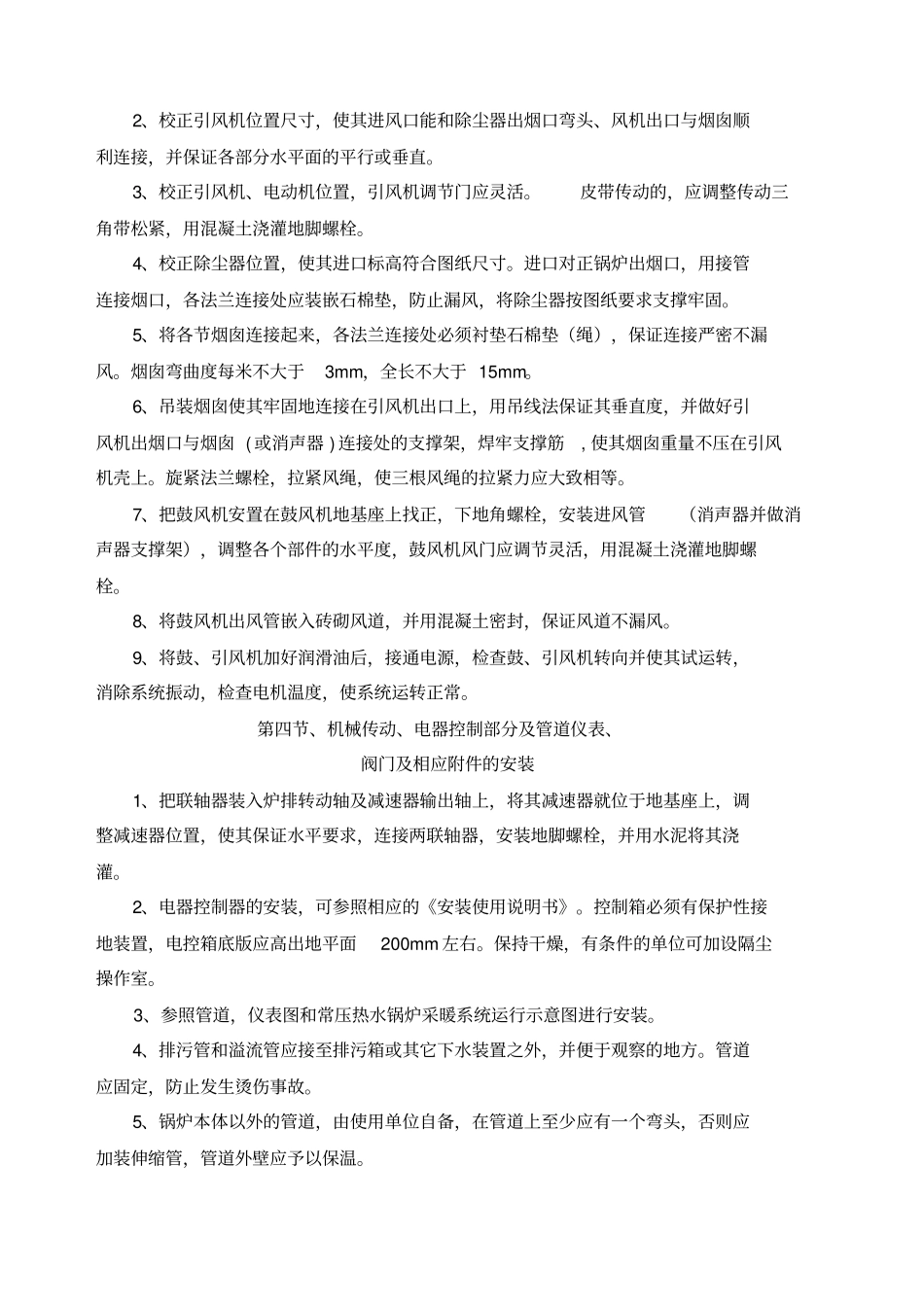

DZL4.2MW-0.7/95-70-A Ⅱ锅炉第一章操作规程第一节技术性能热水锅炉主要技术参数 : 第二节、结构简介DZL系列锅炉为单锅筒纵置式链条水火管锅壳锅炉，应用单回程螺纹烟管，凸形管板，大尺寸下降管与下集箱等新型结构，彻底解决了旧式水火管锅壳锅炉存在的管板裂纹，爆管等诸多问题。第二章维护规程第一节、地基及安装前的准备1、锅炉安装前有关人员必须认真审读该锅炉的出厂资料和随机图纸，并掌握图纸和技术文件的各项要求。2、查实配套辅机与图纸规定配套情况是否相符。3、按照地基图进行基础施工，施工时要按图纸预留炉排减速器、风机等配套件的地脚螺栓孔。4、锅炉就位前应对地基进行验收，其基础纵、横轴线偏差不得大于±20mm ，基础平面的标高允许差－20mm ，基础上平面外形尺寸偏差不得超过±20mm 。5、锅炉的安装必须由持有劳动部门颁发的《锅炉安装许可证》并具有锅炉安装知识的单位进行施工。6、安装单位应了解有关热水锅炉采暖系统及运行的基本知识，管路的整体施工应符合热水锅炉采暖系统运行图的规定。7、安装单位首先应根据制造厂的技术文件，对锅炉的完整性及制造质量进行复检；其次根据基础图及GB50273— 98 对锅炉的地基和配套辅机及地基进行复检。第二节、锅炉本体的安装将钢丝绳穿入吊耳内，使锅炉就位于复检合格的基础上，校正锅炉水平度，纵向水平度不得超过 5mm ，横向水平度不得超过3mm ；校正后锅炉下底版与地基两脚墙之间用水泥混凝土密封，并根据地基图砌筑前后堵墙，保证密封性。第三节、后烟道除尘器、引风机、烟囱的安装1、本体就位后，将引风机、电动机就位于基座上，穿入地基螺栓孔。2、校正引风机位置尺寸，使其进风口能和除尘器出烟口弯头、风机出口与烟囱顺利连接，并保证各部分水平面的平行或垂直。3、校正引风机、电动机位置，引风机调节门应灵活。皮带传动的，应调整传动三角带松紧，用混凝土浇灌地脚螺栓。4、校正除尘器位置，使其进口标高符合图纸尺寸。进口对正锅炉出烟口，用接管连接烟口，各法兰连接处应装嵌石棉垫，防止漏风，将除尘器按图纸要求支撑牢固。5、将各节烟囱连接起来，各法兰连接处必须衬垫石棉垫（绳），保证连接严密不漏风。烟囱弯曲度每米不大于3mm ，全长不大于 15mm 。6、吊装烟囱使其牢固地连接在引风机出口上，用吊线法保证其垂直度，并做好引风机出烟口与烟囱 ( 或消声器 ) 连接处的支撑架，焊牢支撑筋, 使其烟囱重量不压在引风机壳上。旋紧法兰螺栓，拉紧风绳...
