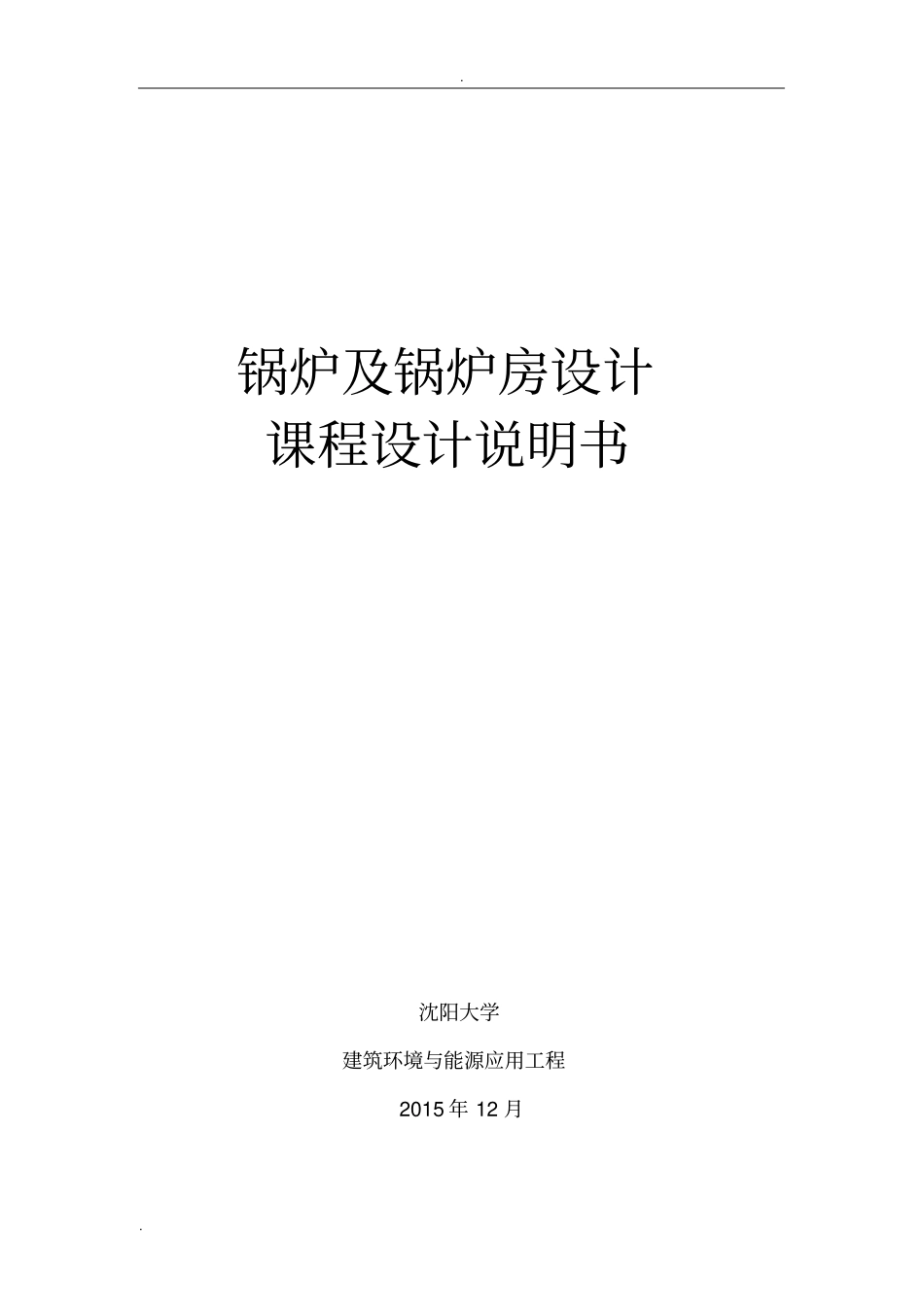

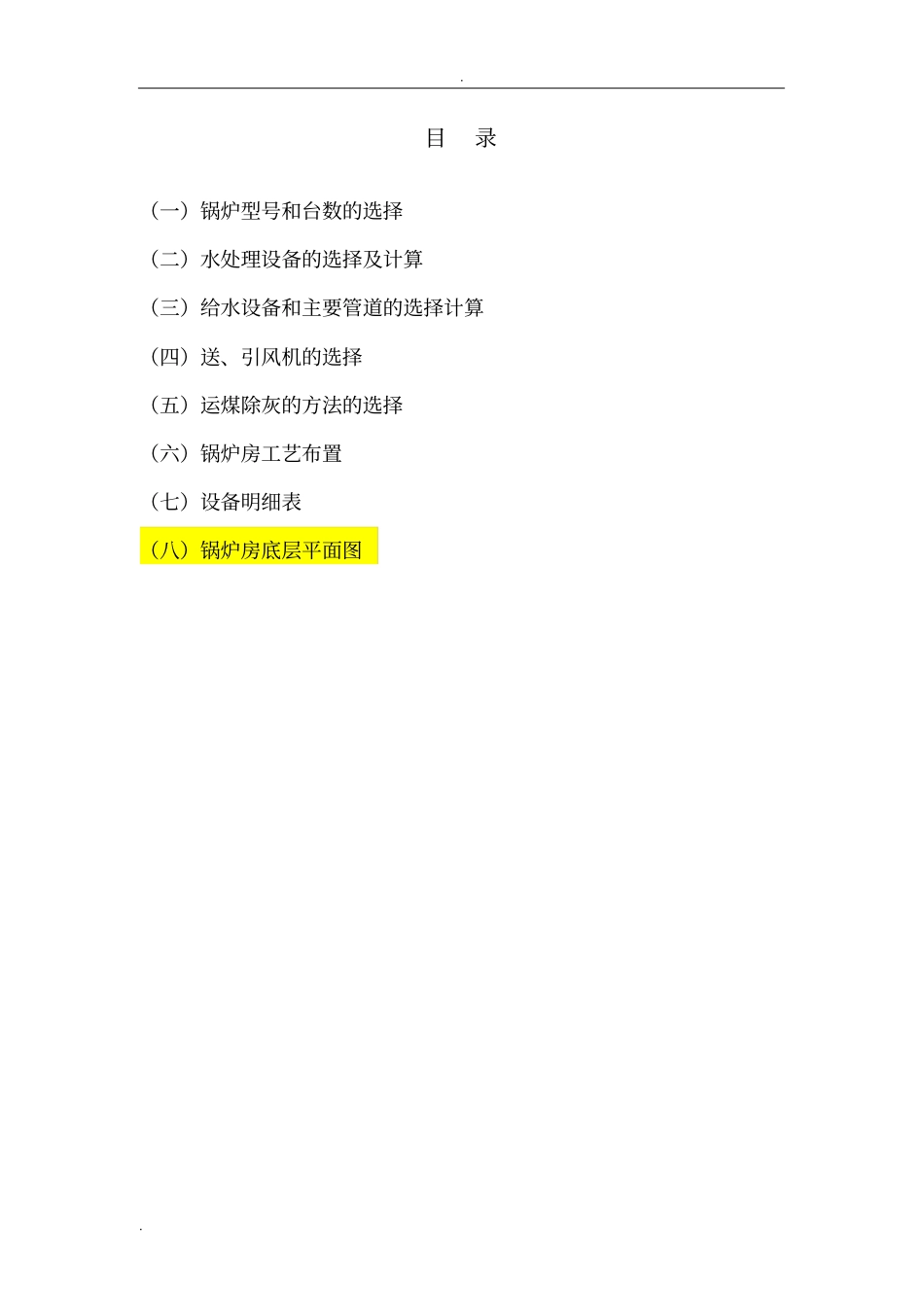

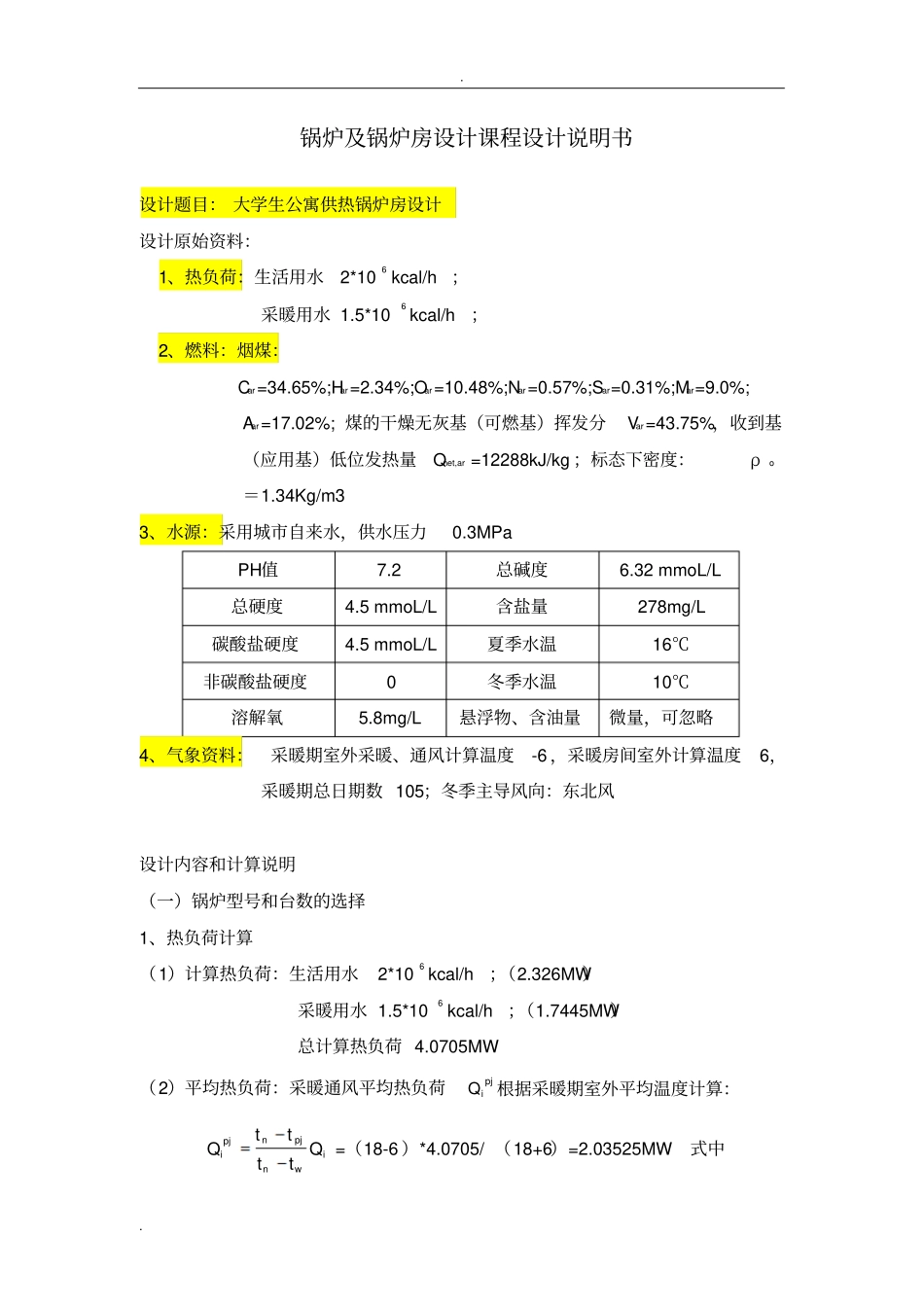

. . 锅炉及锅炉房设计课程设计说明书沈阳大学建筑环境与能源应用工程2015 年 12 月. . 目录（一）锅炉型号和台数的选择（二）水处理设备的选择及计算（三）给水设备和主要管道的选择计算（四）送、引风机的选择（五）运煤除灰的方法的选择（六）锅炉房工艺布置（七）设备明细表（八）锅炉房底层平面图. . 锅炉及锅炉房设计课程设计说明书设计题目： 大学生公寓供热锅炉房设计设计原始资料：1、热负荷：生活用水 2*106 kcal/h；采暖用水 1.5*106 kcal/h；2、燃料：烟煤：Car=34.65%;Har=2.34%;Oar=10.48%;Nar=0.57%;Sar=0.31%;Mar=9.0%; Aar=17.02%; 煤的干燥无灰基（可燃基）挥发分Var=43.75%，收到基（应用基）低位发热量Qnet,ar =12288kJ/kg ；标态下密度：ρo＝1.34Kg/m33、水源：采用城市自来水，供水压力 0.3MPa PH值7.2 总碱度6.32 mmoL/L 总硬度4.5 mmoL/L 含盐量278mg/L 碳酸盐硬度4.5 mmoL/L 夏季水温16℃非碳酸盐硬度0 冬季水温10℃溶解氧5.8mg/L 悬浮物、含油量微量，可忽略4、气象资料：采暖期室外采暖、通风计算温度-6 ，采暖房间室外计算温度6，采暖期总日期数 105；冬季主导风向：东北风设计内容和计算说明（一）锅炉型号和台数的选择1、热负荷计算（1）计算热负荷：生活用水 2*106 kcal/h；（2.326MW）采暖用水 1.5*106 kcal/h；（1.7445MW）总计算热负荷 4.0705MW （2）平均热负荷：采暖通风平均热负荷pjiQ根据采暖期室外平均温度计算：iwnpjnpjiQttttQ=（18-6 ）*4.0705/ （18+6）=2.03525MW 式中. . iQ ——采暖或通风最大热负荷，ht /；nt ——采暖房间室内计算温度，℃；wt ——采暖期采暖或通风室外计算温度，℃；pjt ——采暖房间室外计算温度，℃2、锅炉型号和台数选择根据锅炉房热负荷、 介质、参数和燃料种类等因素， 并考虑到技术经济方面的合理性，使锅炉房在冬、夏季均能达到经济可靠运行，选择如下锅炉。（1）锅炉型号： DZL（W）W2.8-0.7/95-70-A Ⅲ（ AⅡ）承压热水锅炉?锅炉参数：额定发热量2.8MW设计压力 0.7MPa,出水温度 95℃回水温度 70℃,热效率80.08% , 燃煤量555kg, 适用煤种Ⅱ、Ⅲ类烟煤, 外形尺寸6570*2470*3480 （2）锅炉台数：根据总热负荷和锅炉的额定发热量，考虑输送过程中稳定和压力的损失，选用 2 台相同型号的锅炉可以满足生活用水和采暖用水的同时需要。考虑到只在冬季需要采暖供水，一台锅炉的额定发热量可以满足除供暖外的其...
