锅炉顶板梁吊装方案

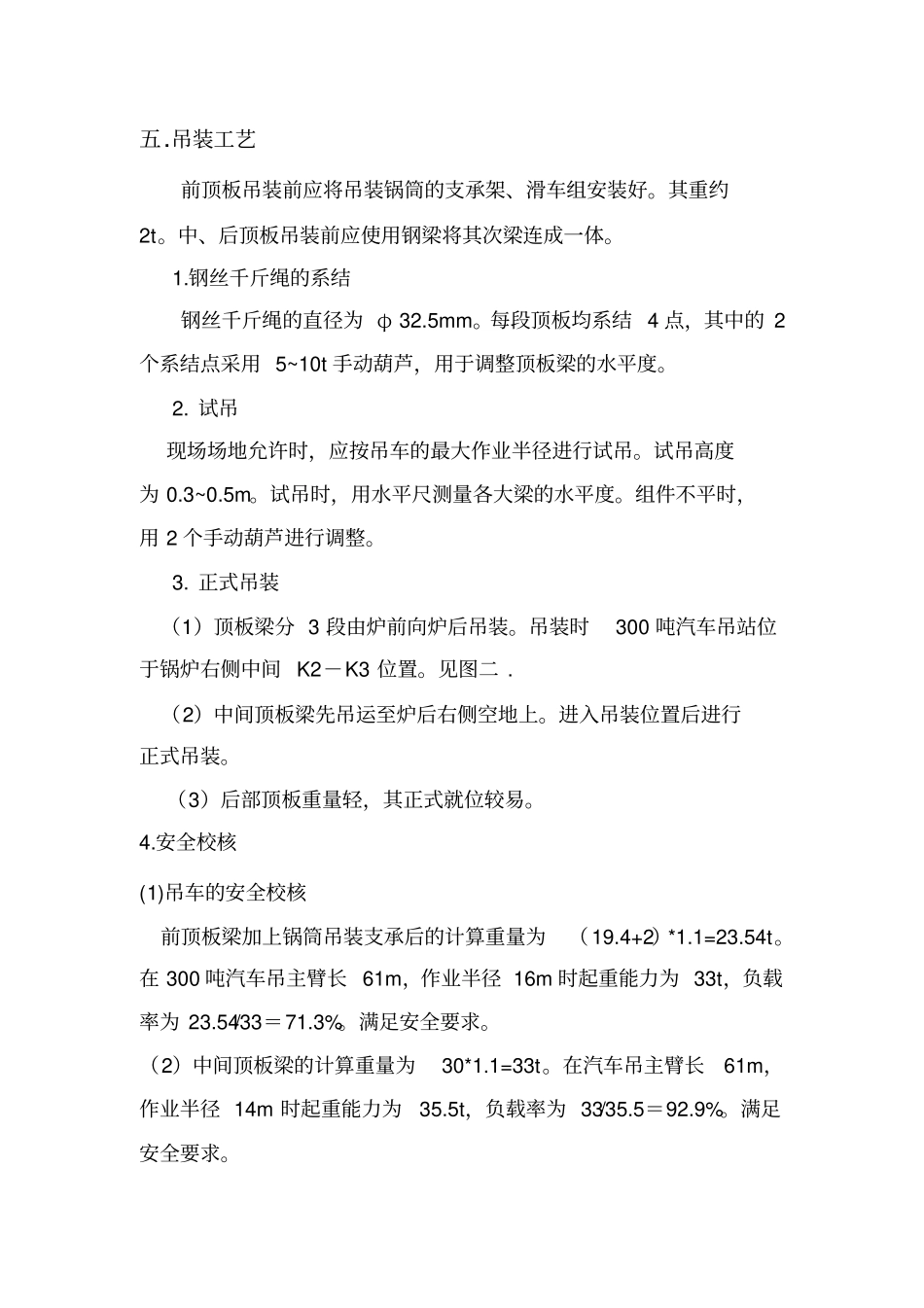

锅炉顶板梁吊装方案_第1页
1/7

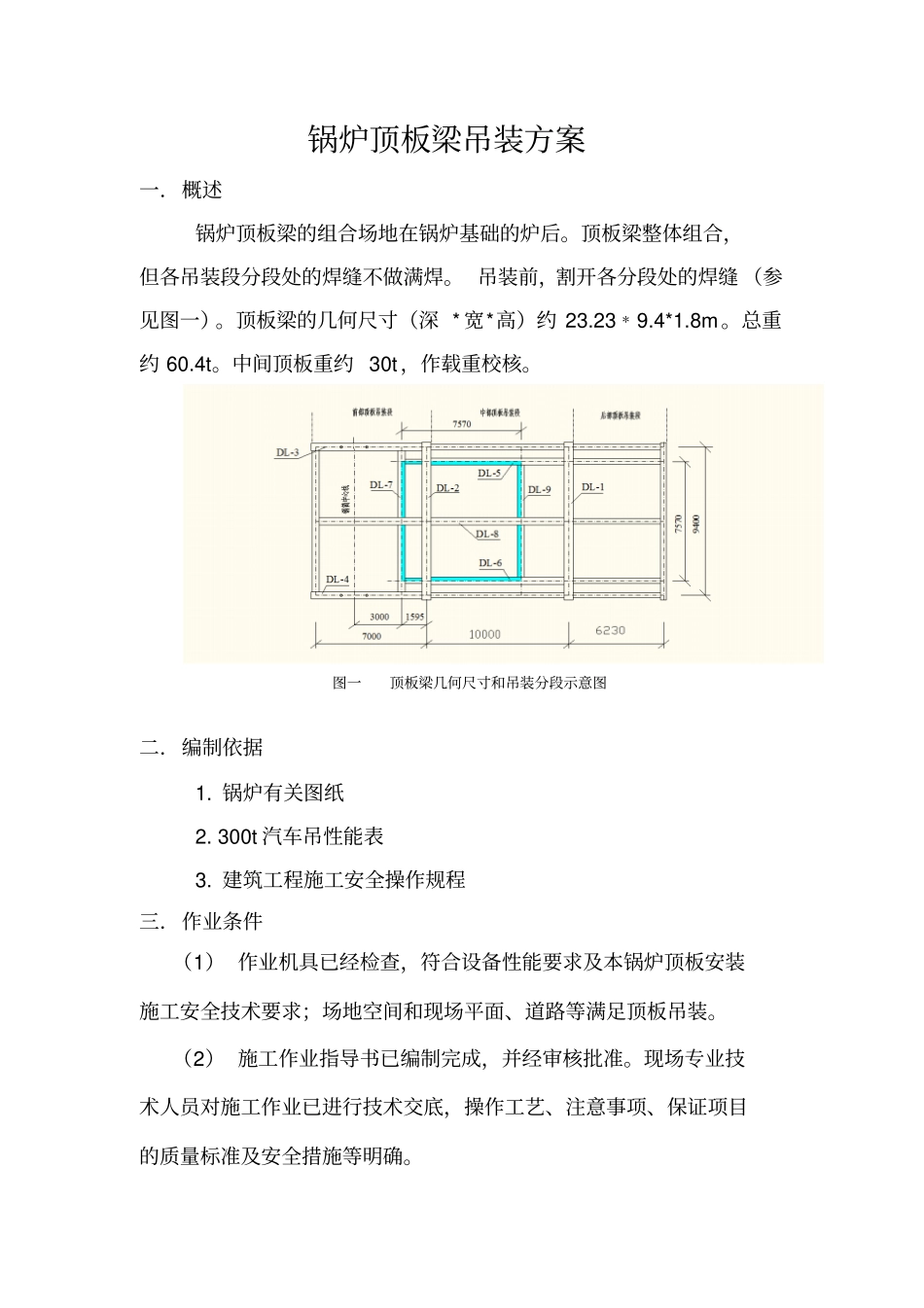

锅炉顶板梁吊装方案_第2页
2/7

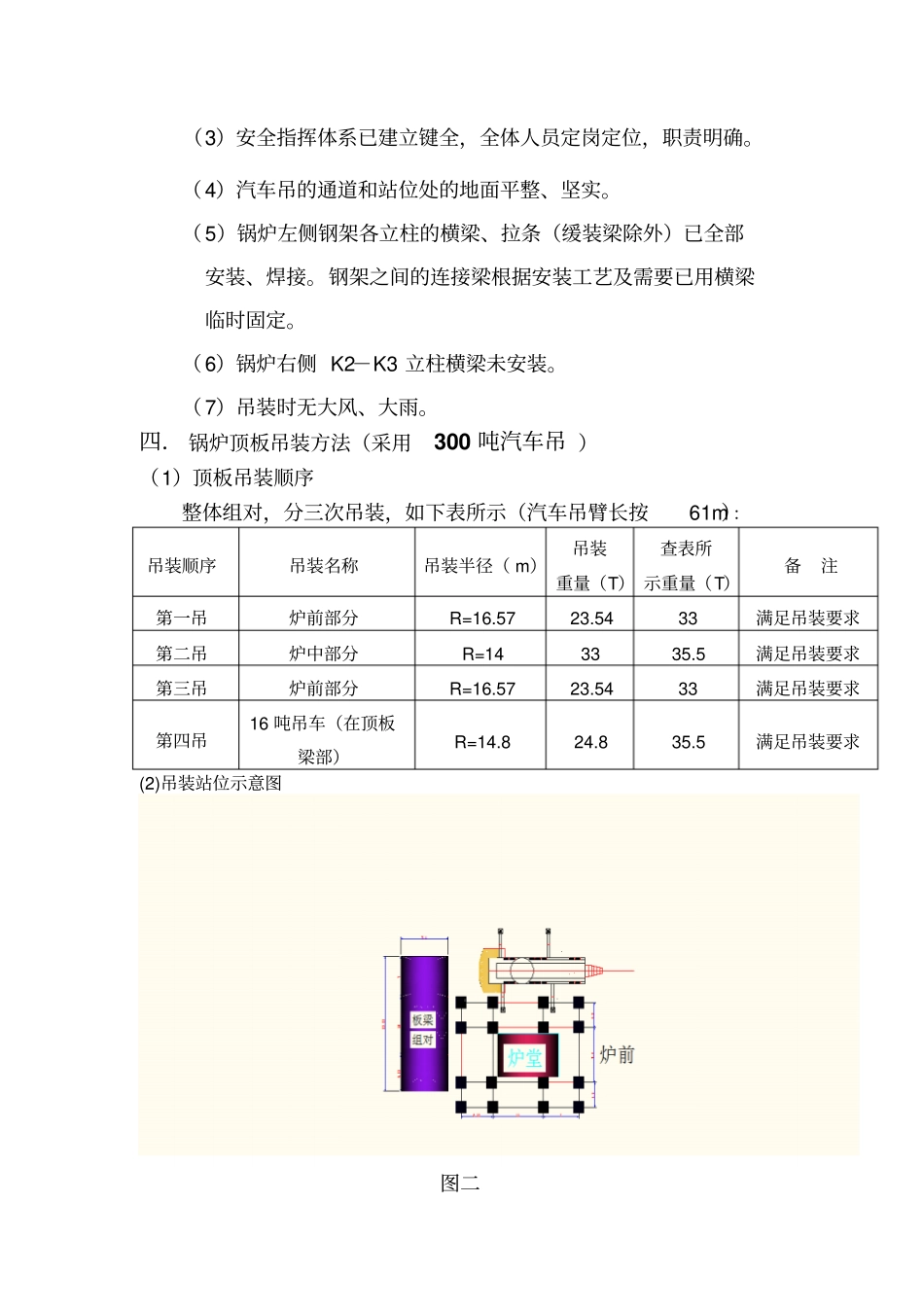

锅炉顶板梁吊装方案_第3页
3/7
锅炉顶板梁吊装方案一.概述锅炉顶板梁的组合场地在锅炉基础的炉后。顶板梁整体组合,但各吊装段分段处的焊缝不做满焊。 吊装前,割开各分段处的焊缝 (参见图一)。顶板梁的几何尺寸(深 * 宽*高)约 23.23﹡9.4*1.8m。总重约 60.4t。中间顶板重约 30t,作载重校核。图一顶板梁几何尺寸和吊装分段示意图二.编制依据1. 锅炉有关图纸2. 300t 汽车吊性能表3. 建筑工程施工安全操作规程三.作业条件(1) 作业机具已经检查,符合设备性能要求及本锅炉顶板安装施工安全技术要求;场地空间和现场平面、道路等满足顶板吊装。(2) 施工作业指导书已编制完成,并经审核批准。现场专业技术人员对施工作业已进行技术交底,操作工艺、注意事项、保证项目的质量标准及安全措施等明确。(3)安全指挥体系已建立键全,全体人员定岗定位,职责明确。(4)汽车吊的通道和站位处的地面平整、坚实。(5)锅炉左侧钢架各立柱的横梁、拉条(缓装梁除外)已全部安装、焊接。钢架之间的连接梁根据安装工艺及需要已用横梁临时固定。(6)锅炉右侧 K2-K3 立柱横梁未安装。(7)吊装时无大风、大雨。四. 锅炉顶板吊装方法(采用300 吨汽车吊 )(1)顶板吊装顺序整体组对,分三次吊装,如下表所示(汽车吊臂长按61m):吊装顺序吊装名称吊装半径( m)吊装重量(T)查表所示重量(T)备注第一吊炉前部分R=16.57 23.54 33 满足吊装要求第二吊炉中部分R=14 33 35.5 满足吊装要求第三吊炉前部分R=16.57 23.54 33 满足吊装要求第四吊16 吨吊车(在顶板梁部)R=14.8 24.8 35.5 满足吊装要求(2)吊装站位示意图图二五.吊装工艺前顶板吊装前应将吊装锅筒的支承架、滑车组安装好。其重约2t。中、后顶板吊装前应使用钢梁将其次梁连成一体。1.钢丝千斤绳的系结钢丝千斤绳的直径为 φ 32.5mm。每段顶板均系结 4 点,其中的 2个系结点采用 5~10t 手动葫芦,用于调整顶板梁的水平度。2. 试吊现场场地允许时,应按吊车的最大作业半径进行试吊。试吊高度为 0.3~0.5m。试吊时,用水平尺测量各大梁的水平度。组件不平时,用 2 个手动葫芦进行调整。3. 正式吊装(1)顶板梁分 3 段由炉前向炉后吊装。吊装时300 吨汽车吊站位于锅炉右侧中间 K2-K3 位置。见图二 .(2)中间顶板梁先吊运至炉后右侧空地上。进入吊装位置后进行正式吊装。(3)后部顶板重量轻,其正式就位较易。4.安全校核(1)吊车的安全校核前顶板梁加上锅筒吊装支承后的计算...
