锐捷网络设备实训指导书

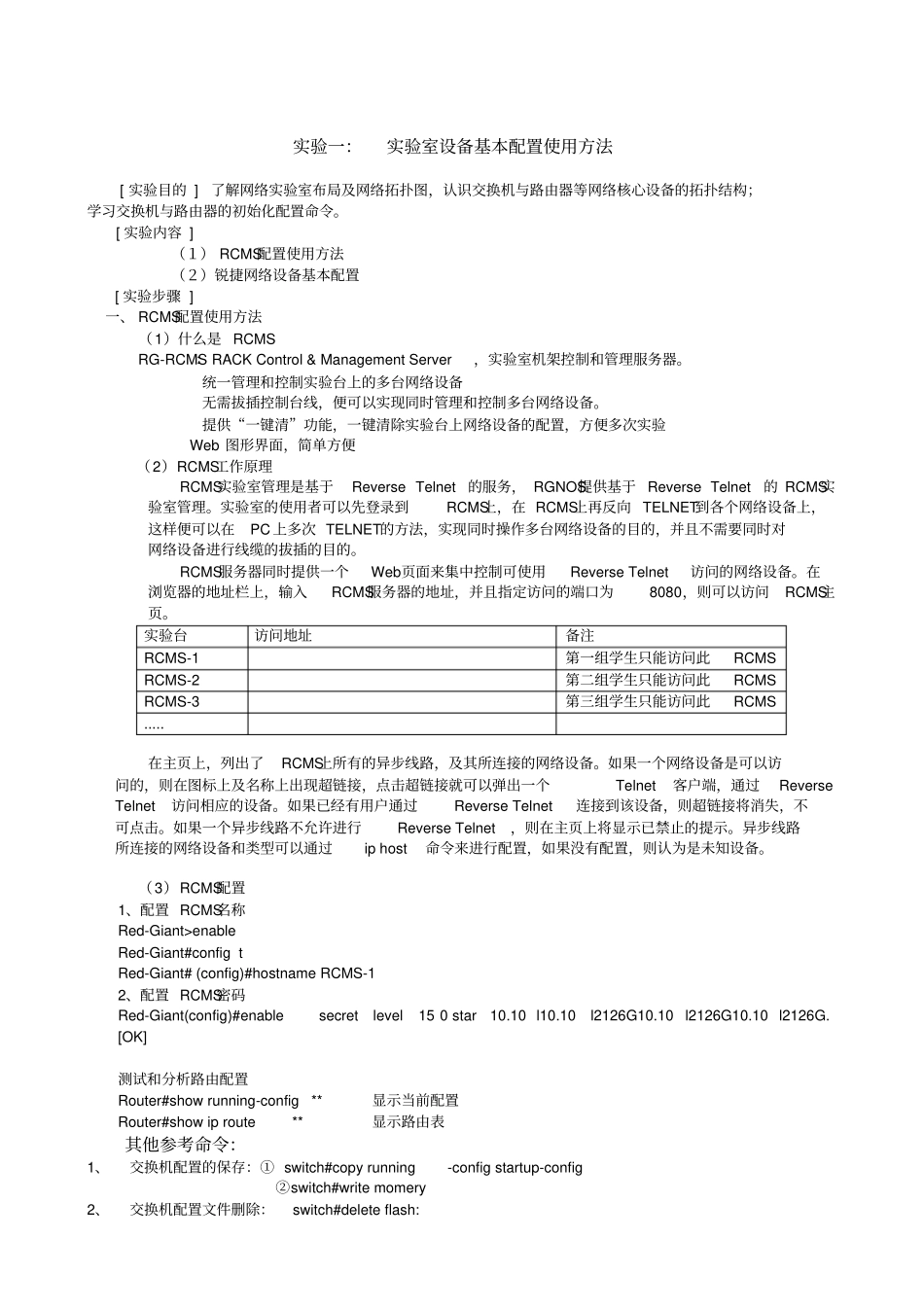

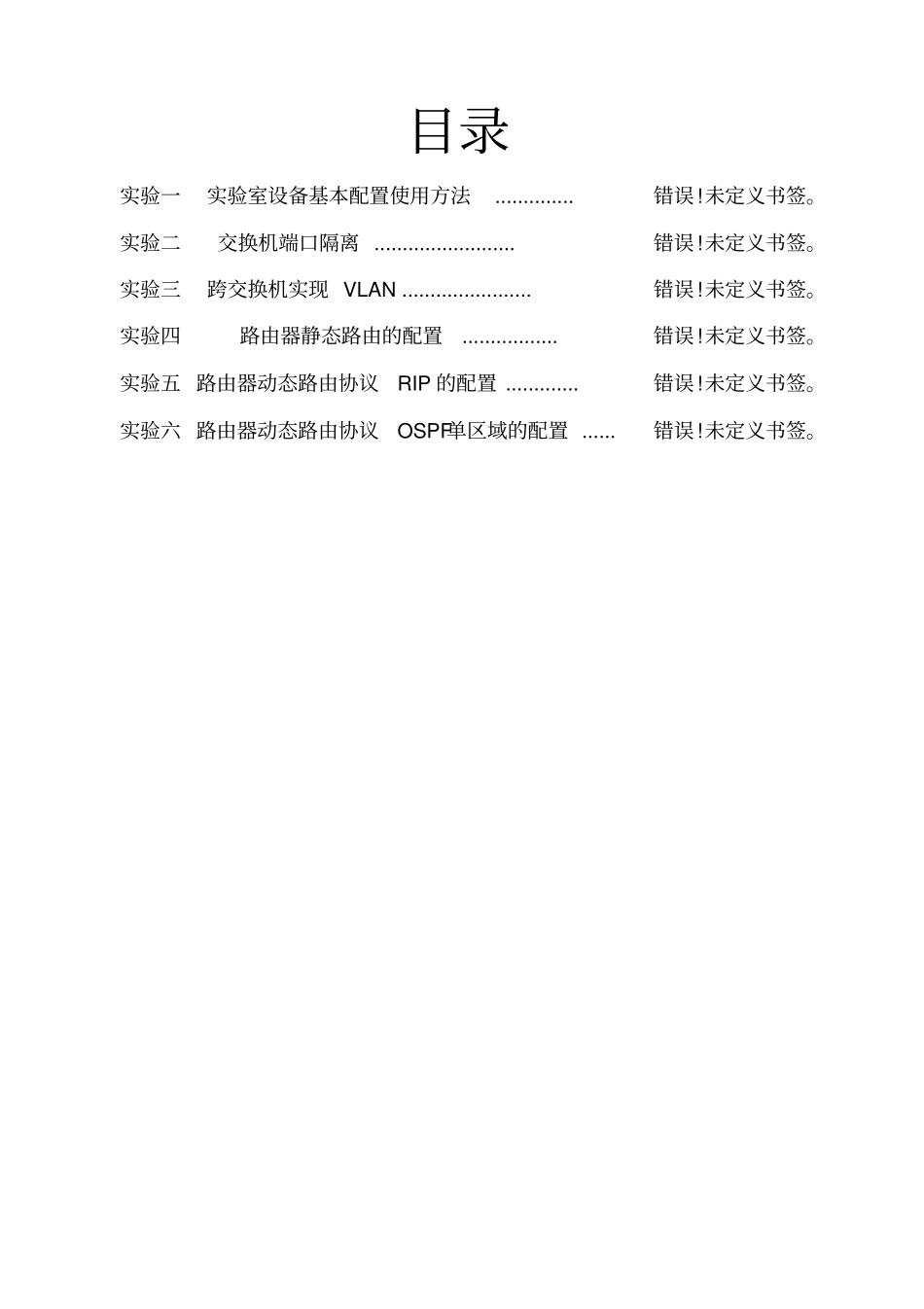

《网络设备安装与调试》实训指导书河津市职业中学目录实验一实验室设备基本配置使用方法.............. 错误!未定义书签。实验二交换机端口隔离 ......................... 错误!未定义书签。实验三跨交换机实现 VLAN ....................... 错误!未定义书签。实验四路由器静态路由的配置................. 错误!未定义书签。实验五 路由器动态路由协议RIP 的配置 ............. 错误!未定义书签。实验六 路由器动态路由协议OSPF单区域的配置 ...... 错误!未定义书签。实验一：实验室设备基本配置使用方法[ 实验目的 ] 了解网络实验室布局及网络拓扑图，认识交换机与路由器等网络核心设备的拓扑结构；学习交换机与路由器的初始化配置命令。[ 实验内容 ]（１） RCMS配置使用方法（２）锐捷网络设备基本配置[ 实验步骤 ]一、 RCMS配置使用方法（1）什么是 RCMSRG-RCMS：RACK Control & Management Server，实验室机架控制和管理服务器。统一管理和控制实验台上的多台网络设备无需拔插控制台线，便可以实现同时管理和控制多台网络设备。提供“一键清”功能，一键清除实验台上网络设备的配置，方便多次实验 Web 图形界面，简单方便（2）RCMS工作原理RCMS实验室管理是基于Reverse Telnet的服务， RGNOS提供基于 Reverse Telnet的 RCMS实验室管理。实验室的使用者可以先登录到RCMS上，在 RCMS上再反向 TELNET到各个网络设备上，这样便可以在PC上多次 TELNET的方法，实现同时操作多台网络设备的目的，并且不需要同时对网络设备进行线缆的拔插的目的。RCMS服务器同时提供一个Web页面来集中控制可使用Reverse Telnet访问的网络设备。在浏览器的地址栏上，输入RCMS服务器的地址，并且指定访问的端口为8080，则可以访问RCMS主页。实验台访问地址备注RCMS-1第一组学生只能访问此RCMSRCMS-2第二组学生只能访问此RCMSRCMS-3第三组学生只能访问此RCMS.....在主页上，列出了RCMS上所有的异步线路，及其所连接的网络设备。如果一个网络设备是可以访问的，则在图标上及名称上出现超链接，点击超链接就可以弹出一个Telnet客户端，通过Reverse Telnet访问相应的设备。如果已经有用户通过Reverse Telnet连接到该设备，则超链接将消失，不可点击。如果一个异步线路不允许进行Reverse Telnet，则在主页上将显示已禁止的提示。异步线路所连接的网络设备和类型可以通过ip host命令来进行配置，如果没有配置，则认为是未知设备...
