锚杆挂网喷浆防护工程方案VIP专享

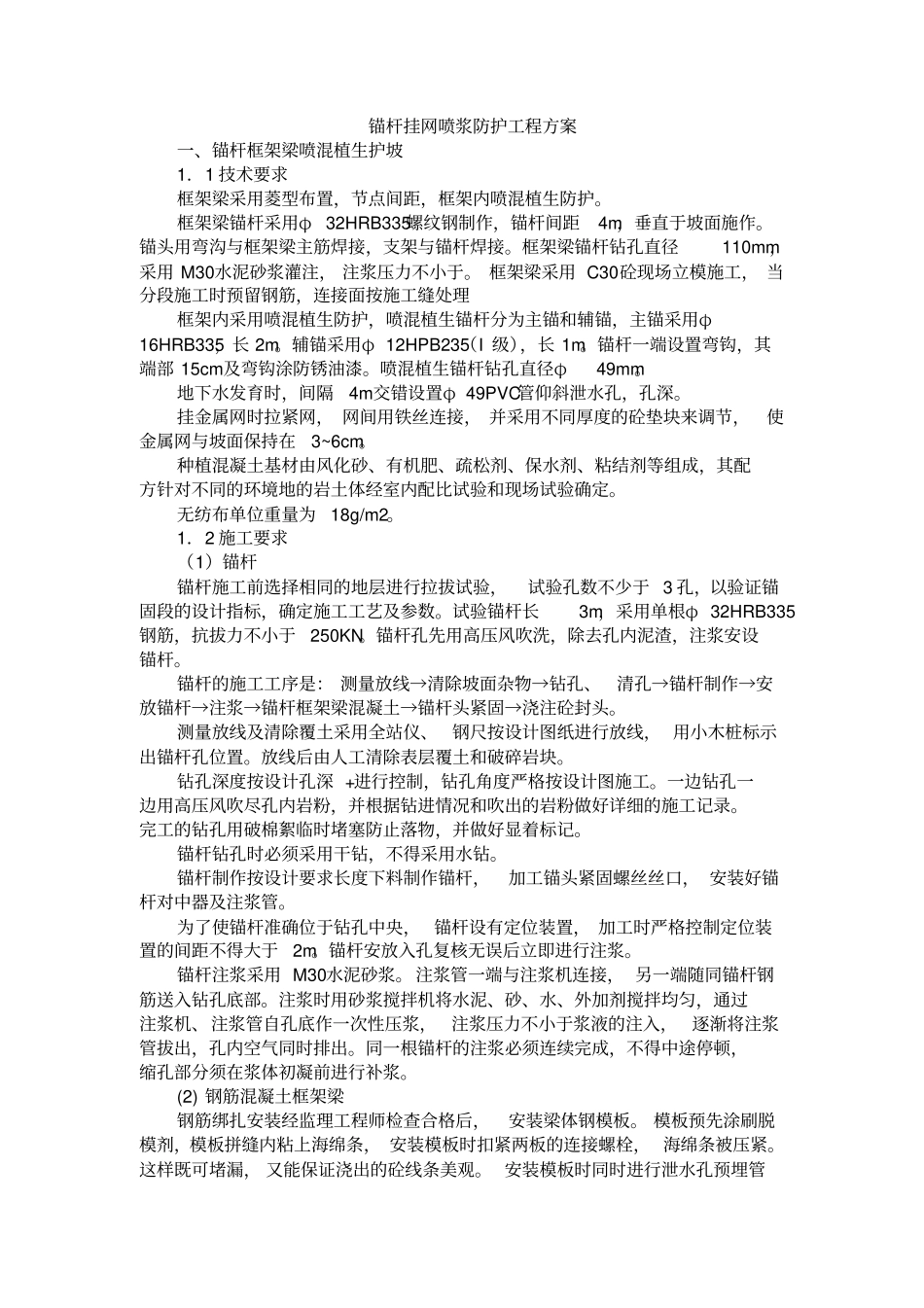

锚杆挂网喷浆防护工程方案一、锚杆框架梁喷混植生护坡1．1 技术要求框架梁采用菱型布置，节点间距，框架内喷混植生防护。框架梁锚杆采用φ32HRB335螺纹钢制作，锚杆间距4m，垂直于坡面施作。锚头用弯沟与框架梁主筋焊接，支架与锚杆焊接。框架梁锚杆钻孔直径110mm，采用 M30水泥砂浆灌注， 注浆压力不小于。 框架梁采用 C30砼现场立模施工， 当分段施工时预留钢筋，连接面按施工缝处理框架内采用喷混植生防护，喷混植生锚杆分为主锚和辅锚，主锚采用φ16HRB335，长 2m。辅锚采用φ 12HPB235（I 级），长 1m。锚杆一端设置弯钩，其端部 15cm及弯钩涂防锈油漆。喷混植生锚杆钻孔直径φ49mm。地下水发育时，间隔4m交错设置φ 49PVC管仰斜泄水孔，孔深。挂金属网时拉紧网， 网间用铁丝连接， 并采用不同厚度的砼垫块来调节，使金属网与坡面保持在3~6cm。种植混凝土基材由风化砂、有机肥、疏松剂、保水剂、粘结剂等组成，其配方针对不同的环境地的岩土体经室内配比试验和现场试验确定。无纺布单位重量为18g/m2。1．2 施工要求（1）锚杆锚杆施工前选择相同的地层进行拉拔试验，试验孔数不少于 3 孔，以验证锚固段的设计指标，确定施工工艺及参数。试验锚杆长3m，采用单根φ 32HRB335钢筋，抗拔力不小于250KN。锚杆孔先用高压风吹洗，除去孔内泥渣，注浆安设锚杆。锚杆的施工工序是： 测量放线→清除坡面杂物→钻孔、清孔→锚杆制作→安放锚杆→注浆→锚杆框架梁混凝土→锚杆头紧固→浇注砼封头。测量放线及清除覆土采用全站仪、钢尺按设计图纸进行放线， 用小木桩标示出锚杆孔位置。放线后由人工清除表层覆土和破碎岩块。钻孔深度按设计孔深 +进行控制，钻孔角度严格按设计图施工。一边钻孔一边用高压风吹尽孔内岩粉，并根据钻进情况和吹出的岩粉做好详细的施工记录。完工的钻孔用破棉絮临时堵塞防止落物，并做好显着标记。锚杆钻孔时必须采用干钻，不得采用水钻。锚杆制作按设计要求长度下料制作锚杆，加工锚头紧固螺丝丝口， 安装好锚杆对中器及注浆管。为了使锚杆准确位于钻孔中央， 锚杆设有定位装置， 加工时严格控制定位装置的间距不得大于2m。锚杆安放入孔复核无误后立即进行注浆。锚杆注浆采用 M30水泥砂浆。 注浆管一端与注浆机连接， 另一端随同锚杆钢筋送入钻孔底部。注浆时用砂浆搅拌机将水泥、砂、水、外加剂搅拌均匀，通过注浆机、注浆管自孔底作一次性压浆，注浆压力不小于浆液的注入，逐渐将注浆管拔出，孔内...
