锚索施工安全质量控制要点培训

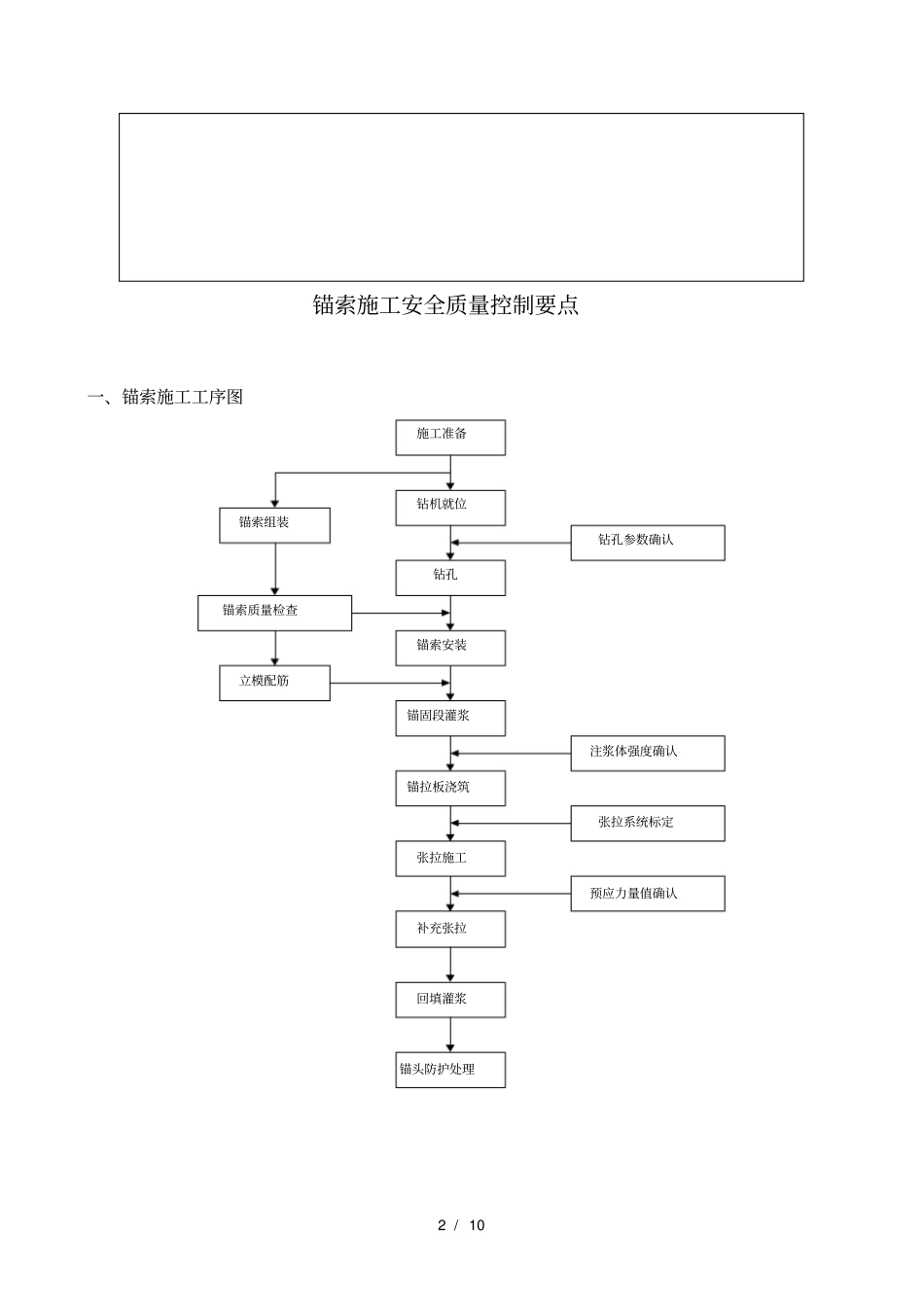

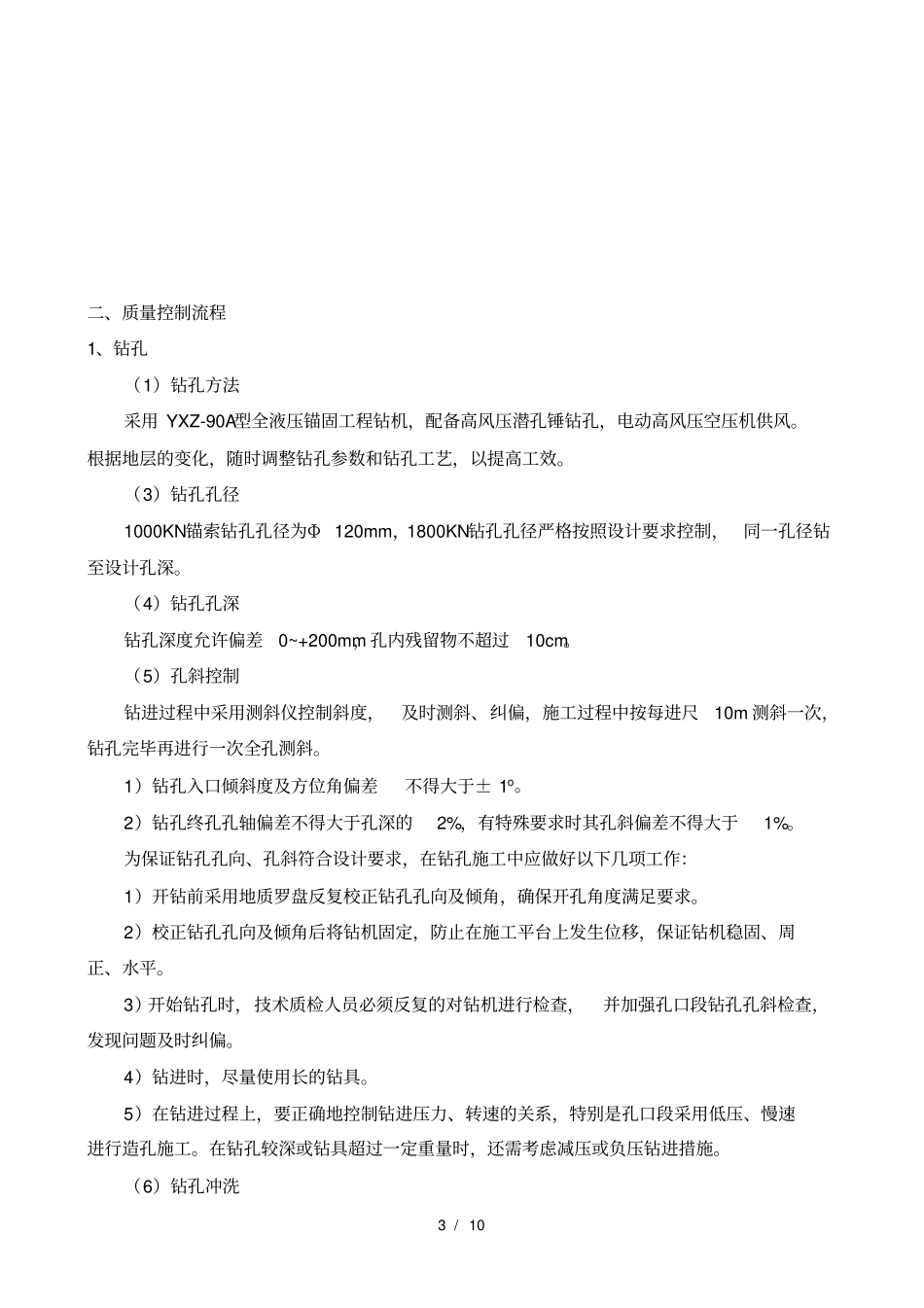

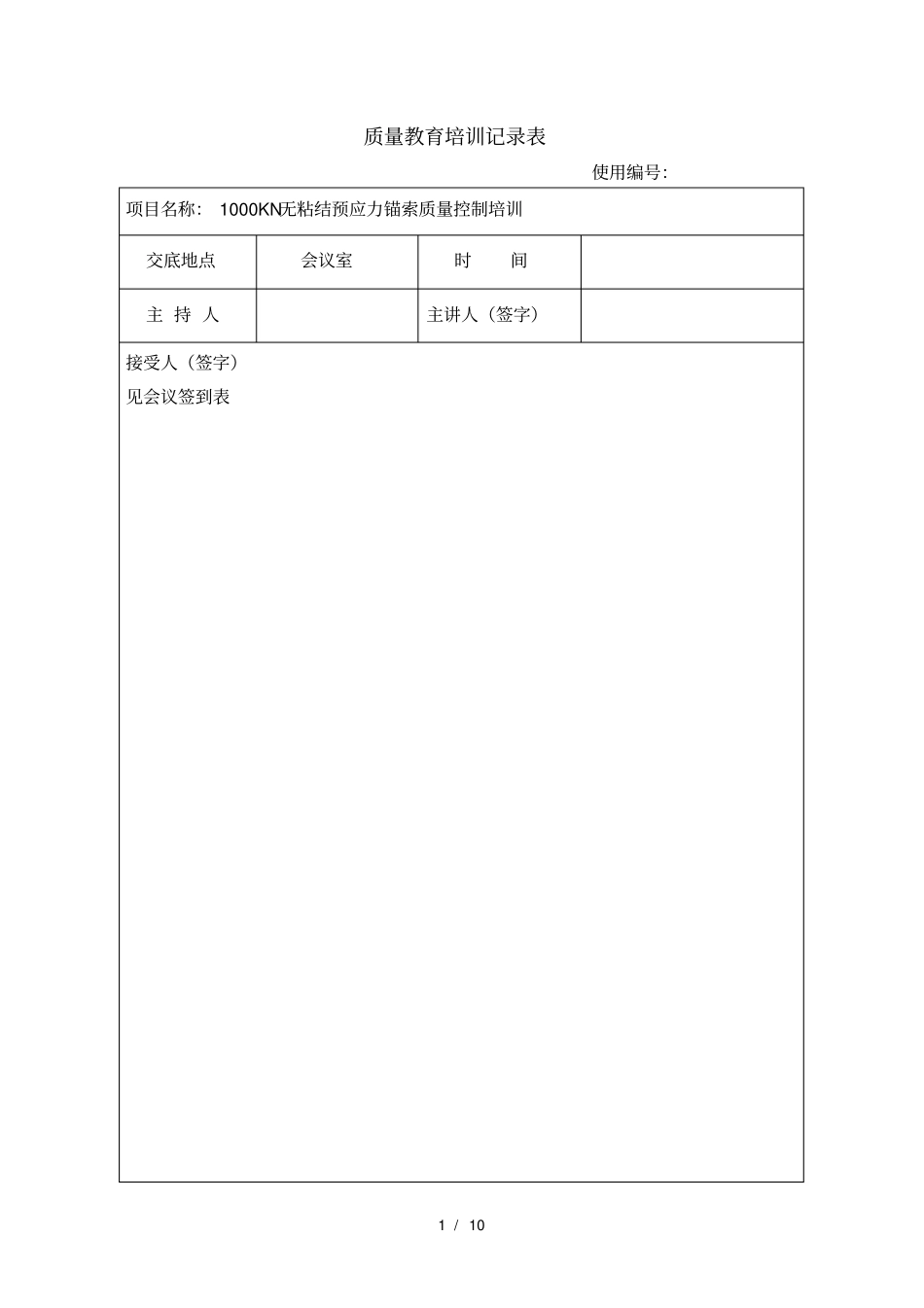

1 / 10 质量教育培训记录表使用编号：项目名称： 1000KN无粘结预应力锚索质量控制培训交底地点会议室时间主 持 人主讲人（签字）接受人（签字）见会议签到表2 / 10 锚索施工安全质量控制要点一、锚索施工工序图施工准备钻机就位钻孔锚索安装锚固段灌浆锚拉板浇筑张拉施工补充张拉回填灌浆锚头防护处理钻孔参数确认注浆体强度确认锚索组装锚索质量检查立模配筋张拉系统标定预应力量值确认3 / 10 二、质量控制流程1、钻孔（1）钻孔方法采用 YXZ-90A型全液压锚固工程钻机，配备高风压潜孔锤钻孔，电动高风压空压机供风。根据地层的变化，随时调整钻孔参数和钻孔工艺，以提高工效。（3）钻孔孔径1000KN锚索钻孔孔径为Φ 120mm，1800KN钻孔孔径严格按照设计要求控制，同一孔径钻至设计孔深。（4）钻孔孔深钻孔深度允许偏差0~+200mm，孔内残留物不超过10cm。（5）孔斜控制钻进过程中采用测斜仪控制斜度，及时测斜、纠偏，施工过程中按每进尺10m 测斜一次，钻孔完毕再进行一次全孔测斜。1）钻孔入口倾斜度及方位角偏差不得大于± 1o。2）钻孔终孔孔轴偏差不得大于孔深的2%，有特殊要求时其孔斜偏差不得大于1%。为保证钻孔孔向、孔斜符合设计要求，在钻孔施工中应做好以下几项工作：1）开钻前采用地质罗盘反复校正钻孔孔向及倾角，确保开孔角度满足要求。2）校正钻孔孔向及倾角后将钻机固定，防止在施工平台上发生位移，保证钻机稳固、周正、水平。3）开始钻孔时，技术质检人员必须反复的对钻机进行检查，并加强孔口段钻孔孔斜检查，发现问题及时纠偏。4）钻进时，尽量使用长的钻具。5）在钻进过程上，要正确地控制钻进压力、转速的关系，特别是孔口段采用低压、慢速进行造孔施工。在钻孔较深或钻具超过一定重量时，还需考虑减压或负压钻进措施。（6）钻孔冲洗4 / 10 钻孔完毕，利用有压风进行冲洗， 直至孔内岩屑清洗干净为止， 孔内残留物不超过10cm，并做好孔口保护。（8）特殊情况处理在钻孔过程中，如遇岩体破碎、漏风、卡钻等难以钻进时，立即停止钻进，应改进钻孔工艺，采取跟管钻进或对岩体进行预固结灌浆等措施处理，以提高在破碎带内造孔孔壁的稳定性及钻孔工效。1）固结灌浆采用纯压式，灌浆压力0.3～0.5Mpa，浆液比级 0.35:1～0.4:1，采用全孔一段灌浆，特殊情况下可适当缩减或加长，灌浆结束标准：流量≤1L/min，屏浆 10 min；灌浆中若遇地层破碎、吃浆量较大时，则灌一定量的水泥浆液后改用砂浆注浆机灌浆水泥砂浆，...
