锥齿轮承载能力计算方法载荷及一般影响系数

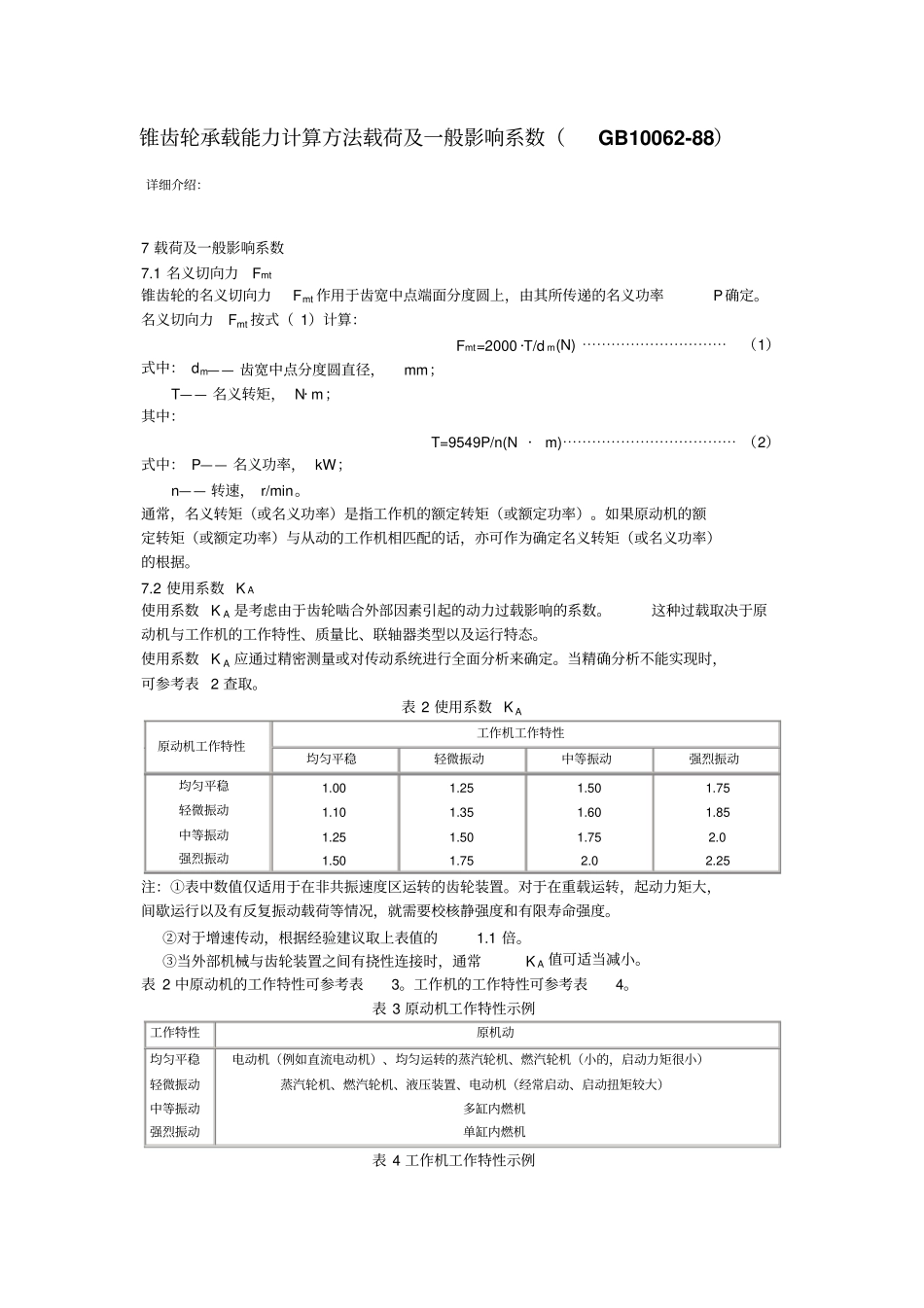

锥齿轮承载能力计算方法载荷及一般影响系数_第1页
1/11

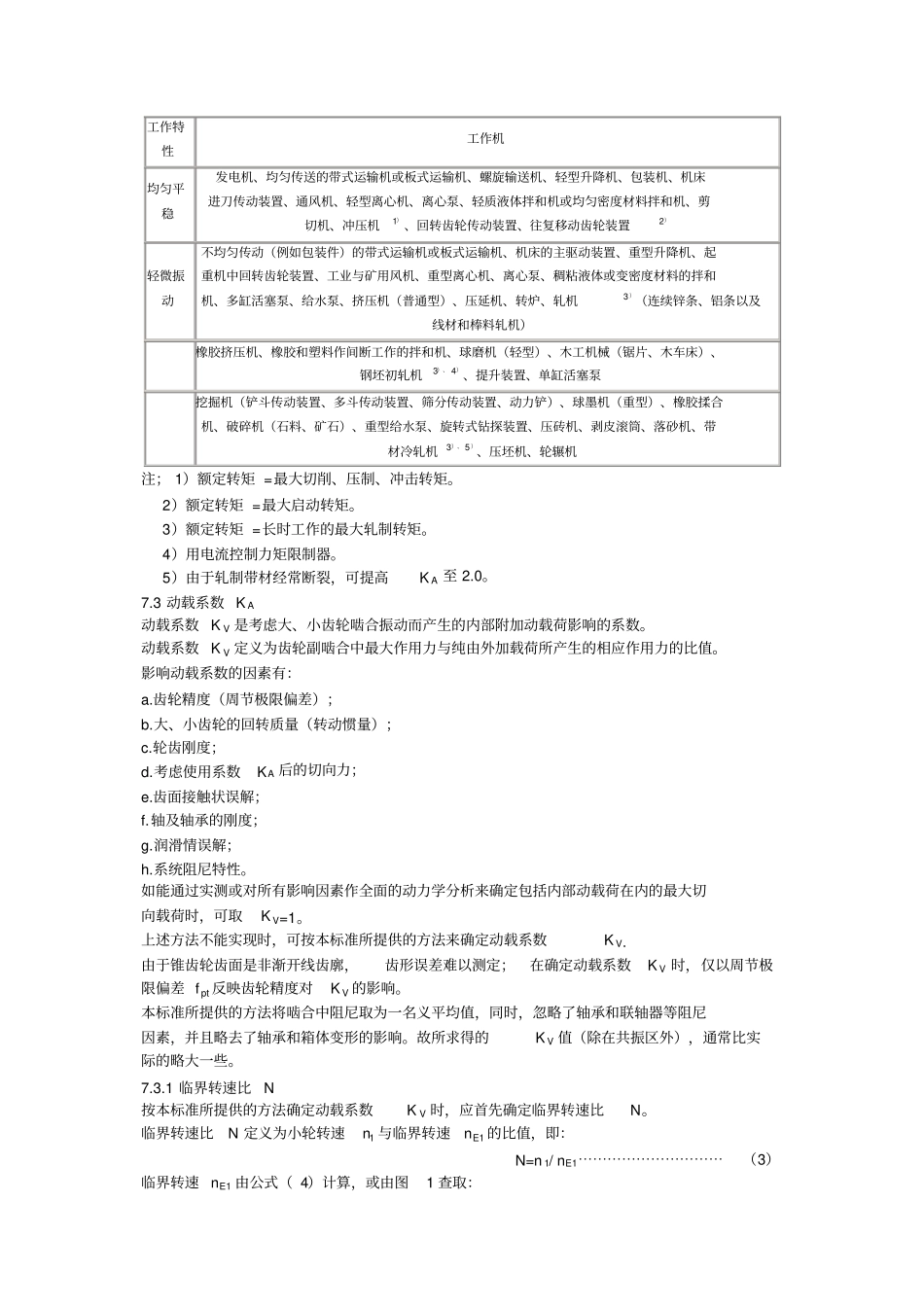

锥齿轮承载能力计算方法载荷及一般影响系数_第2页
2/11

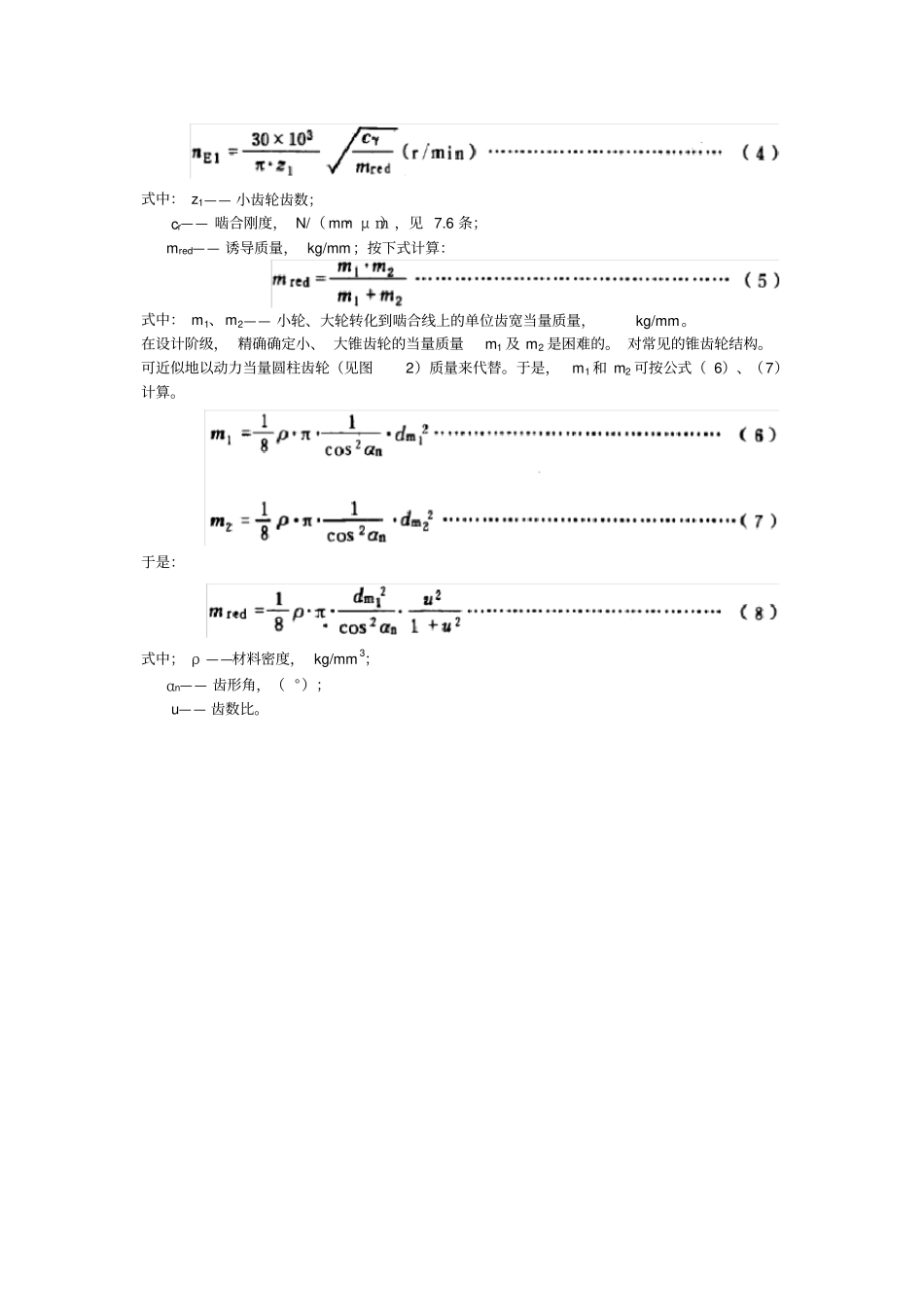

锥齿轮承载能力计算方法载荷及一般影响系数_第3页
3/11
锥齿轮承载能力计算方法载荷及一般影响系数(GB10062-88)详细介绍:7 载荷及一般影响系数7.1 名义切向力Fmt锥齿轮的名义切向力Fmt 作用于齿宽中点端面分度圆上,由其所传递的名义功率P确定。名义切向力Fmt 按式( 1)计算:Fmt=2000 ·T/d m(N) ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1)式中: dm—— 齿宽中点分度圆直径,mm;T—— 名义转矩, N· m;其中:T=9549P/n(N ·m)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (2)式中: P—— 名义功率, kW;n—— 转速, r/min。通常,名义转矩(或名义功率)是指工作机的额定转矩(或额定功率)。如果原动机的额定转矩(或额定功率)与从动的工作机相匹配的话,亦可作为确定名义转矩(或名义功率)的根据。7.2 使用系数 K A使用系数 K A 是考虑由于齿轮啮合外部因素引起的动力过载影响的系数。这种过载取决于原动机与工作机的工作特性、质量比、联轴器类型以及运行特态。使用系数 K A 应通过精密测量或对传动系统进行全面分析来确定。当精确分析不能实现时,可参考表 2 查取。表 2 使用系数 K A原动机工作特性工作机工作特性均匀平稳轻微振动中等振动强烈振动均匀平稳轻微振动中等振动强烈振动1.00 1.10 1.25 1.50 1.25 1.35 1.50 1.75 1.50 1.60 1.75 2.0 1.75 1.85 2.0 2.25 注:①表中数值仅适用于在非共振速度区运转的齿轮装置。对于在重载运转,起动力矩大,间歇运行以及有反复振动载荷等情况,就需要校核静强度和有限寿命强度。②对于增速传动,根据经验建议取上表值的1.1 倍。③当外部机械与齿轮装置之间有挠性连接时,通常K A 值可适当减小。表 2 中原动机的工作特性可参考表3。工作机的工作特性可参考表4。表 3 原动机工作特性示例工作特性原机动均匀平稳轻微振动中等振动强烈振动电动机(例如直流电动机)、均匀运转的蒸汽轮机、燃汽轮机(小的,启动力矩很小)蒸汽轮机、燃汽轮机、液压装置、电动机(经常启动、启动扭矩较大)多缸内燃机单缸内燃机表 4 工作机工作特性示例工作特性工作机均匀平稳发电机、均匀传送的带式运输机或板式运输机、螺旋输送机、轻型升降机、包装机、机床进刀传动装置、通风机、轻型离心机、离心泵、轻质液体拌和机或均匀密度材料拌和机、剪切机、冲压机1) 、回转齿轮传动装置、往复移动齿轮装置2)轻微振动不均匀传动(例如包装件)的带式运输机或板式运输机、机床的主驱动装置、重型升降机、起重机中回转齿轮装置、工业与...
