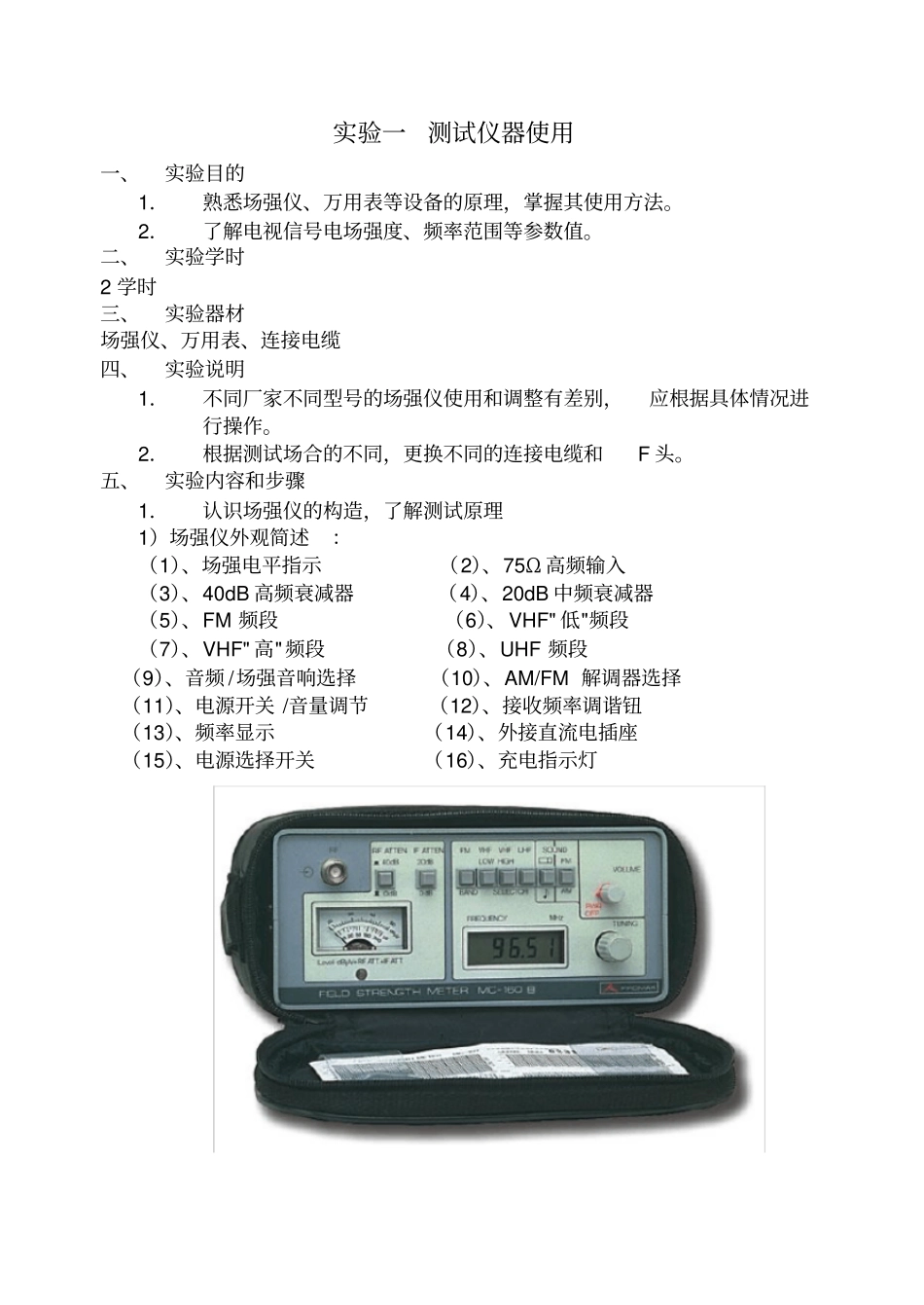

长春工业大学《卫星电视接收技术》实验指导书专业：教育技术学专业方向：教育技术学信息传播工程学院二 00 六年八月实验一测试仪器使用一、实验目的1．熟悉场强仪、万用表等设备的原理，掌握其使用方法。2．了解电视信号电场强度、频率范围等参数值。二、实验学时2 学时三、实验器材场强仪、万用表、连接电缆四、实验说明1．不同厂家不同型号的场强仪使用和调整有差别，应根据具体情况进行操作。2．根据测试场合的不同，更换不同的连接电缆和F 头。五、实验内容和步骤1．认识场强仪的构造，了解测试原理1）场强仪外观简述：（1）、场强电平指示（2）、75Ω 高频输入（3）、40dB 高频衰减器（4）、20dB 中频衰减器（5）、FM 频段（6）、VHF" 低"频段（7）、VHF" 高"频段（8）、UHF 频段（9）、音频 /场强音响选择（10）、AM/FM 解调器选择（11）、电源开关 /音量调节（12）、接收频率调谐钮（13）、频率显示（14）、外接直流电插座（15）、电源选择开关（16）、充电指示灯2）、主要技术指标。a、频率： 5~862、900~2150、频率 /频道调谐。b、电平范围：电视频段20~130dBuv 卫星频段 30~120dBuv 自动搜索最低电平30dBuv c、电平± 1.5dB 3）场强测量及场强仪（1）、场强的定义——单位长度导体在空中某点处感应的电场（电压）uV/m （2）、场强与电压的区别——uV/m、mV/m 、dBuv/m、dBmV/m 与 uV、V、dBuv、dBm （3）、场强仪——由电平表和天线组成。电平表、频谱仪、专用测试仪。（4）、目前 CATV 称的场强仪既为电视信号电平表。（5）、电视信号的特点——视频调制、场强峰值检波。（6）、电视场强测量的要求——频率搜索、灵敏度、图像、场强。电视信号空中场强测量示意图其他场合的测试，把连接电缆的F 头连接到待测点即可。2．认识场强概念场强是电场强度的简称，它是天线在空间某点处感应电信号的大小，以表征该点的电场强度。其单位是微伏/米(μ v/m)，为方便起见，也有用dBμv/m(0dB=1μ v)。众所周知，电平表是以分贝（dB）作单位，如 dBμ V、dBmV、dBm，而电压表则是以伏特（V）作单位，如 V、mV、μ V、KV等。其实电平、电压都是同一个物理量，因此，在很多场合这两种单位在一个仪器中同时标出，这从某种意义上来说，电压表也是电平表，电平表也是电平压表，只不过习惯上把它分开称呼而已。场强仪故名思意是测量场强的仪器。场强仪的量值是μV/m 作单位，它里面有一个长度单位m。从原理上来说， ...
