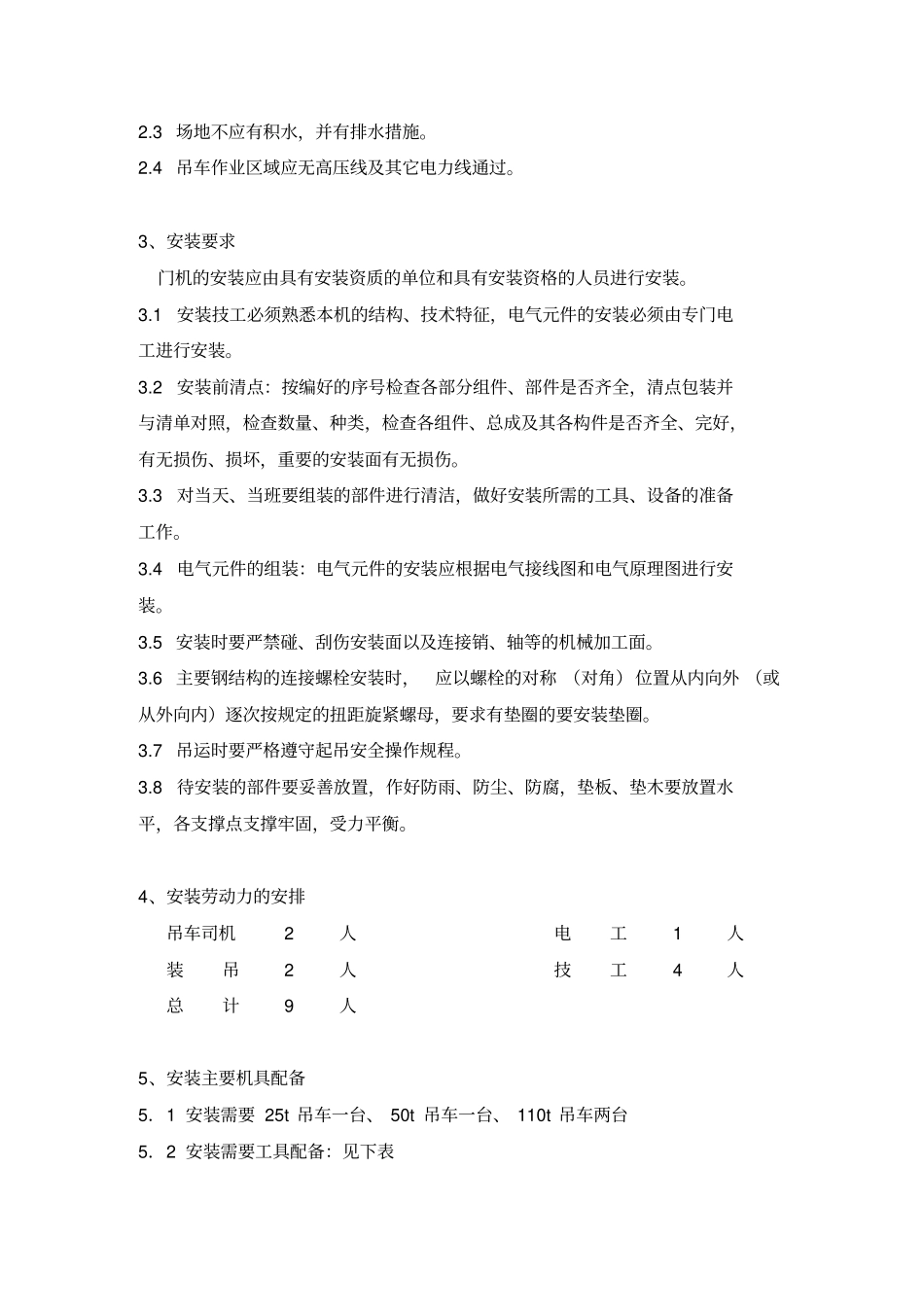

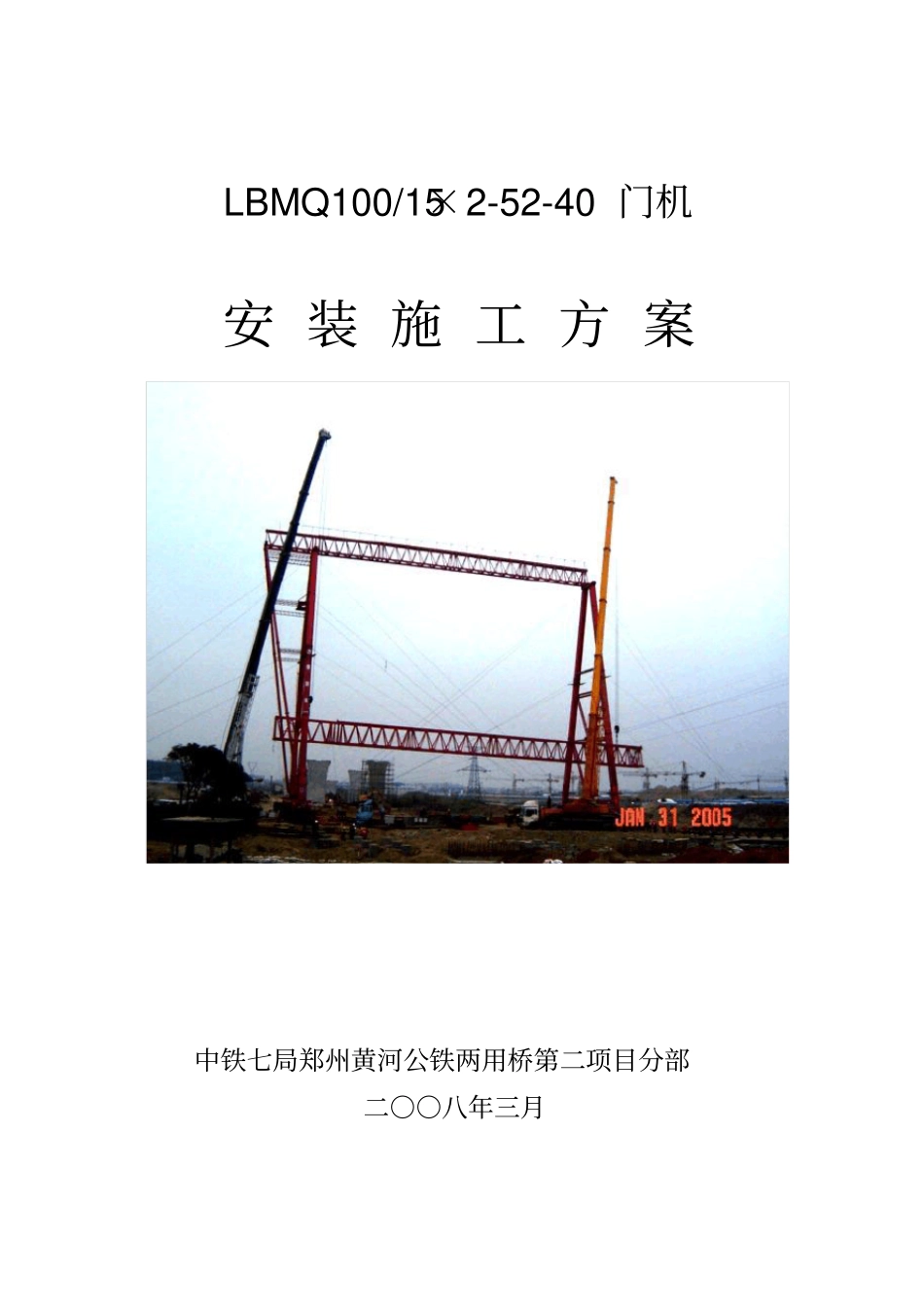

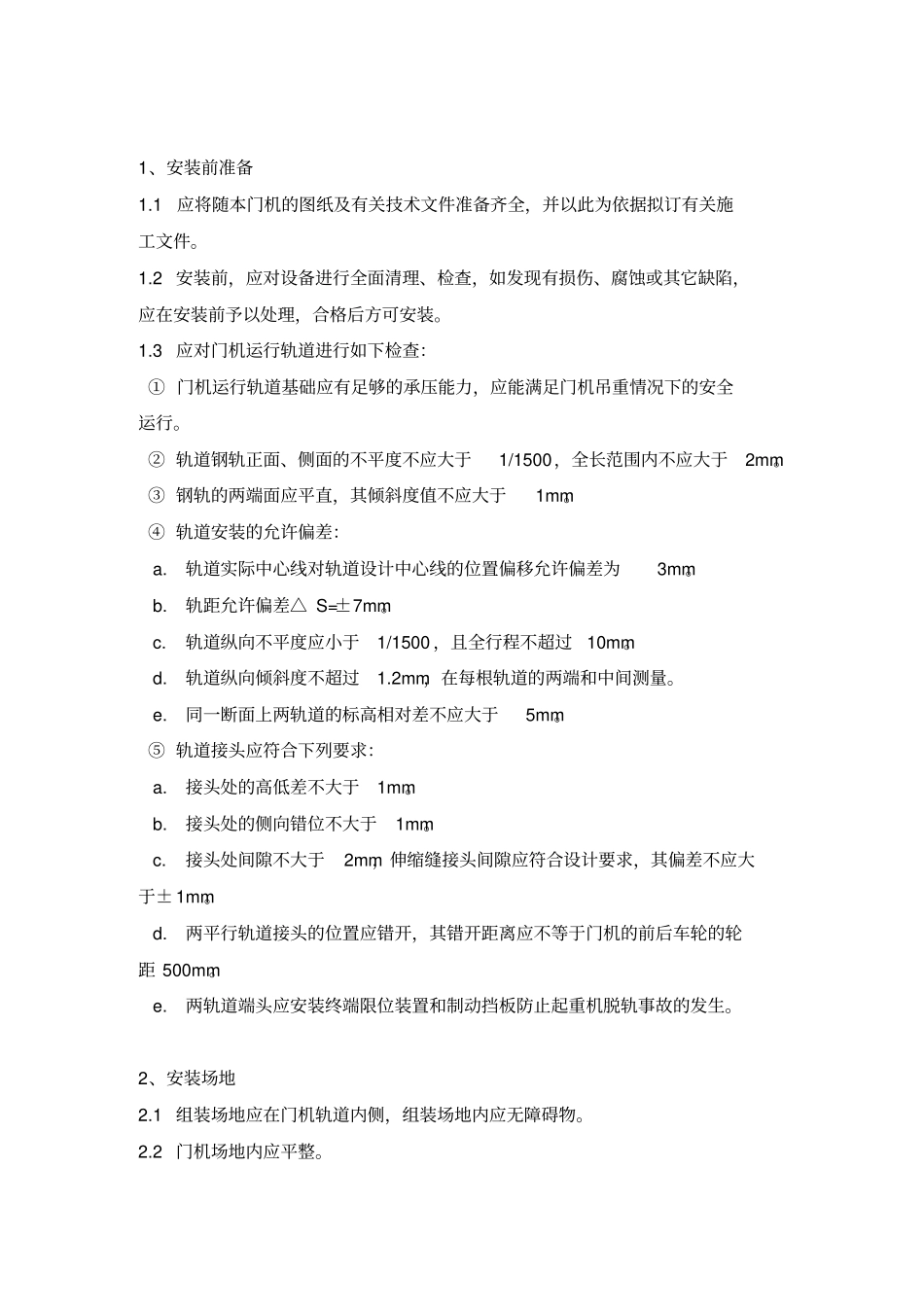

LBMQ100/15×2-52-40 门机安 装 施 工 方 案中铁七局郑州黄河公铁两用桥第二项目分部二○○八年三月1、安装前准备1.1 应将随本门机的图纸及有关技术文件准备齐全，并以此为依据拟订有关施工文件。1.2 安装前，应对设备进行全面清理、检查，如发现有损伤、腐蚀或其它缺陷，应在安装前予以处理，合格后方可安装。1.3 应对门机运行轨道进行如下检查：① 门机运行轨道基础应有足够的承压能力，应能满足门机吊重情况下的安全运行。② 轨道钢轨正面、侧面的不平度不应大于1/1500，全长范围内不应大于2mm。③ 钢轨的两端面应平直，其倾斜度值不应大于1mm。④ 轨道安装的允许偏差： a.轨道实际中心线对轨道设计中心线的位置偏移允许偏差为3mm。 b.轨距允许偏差△ S=±7mm。 c.轨道纵向不平度应小于1/1500 ，且全行程不超过10mm。 d.轨道纵向倾斜度不超过1.2mm，在每根轨道的两端和中间测量。 e.同一断面上两轨道的标高相对差不应大于5mm。⑤ 轨道接头应符合下列要求： a.接头处的高低差不大于1mm。 b.接头处的侧向错位不大于1mm。 c.接头处间隙不大于2mm，伸缩缝接头间隙应符合设计要求，其偏差不应大于± 1mm。 d.两平行轨道接头的位置应错开，其错开距离应不等于门机的前后车轮的轮距 500mm。 e.两轨道端头应安装终端限位装置和制动挡板防止起重机脱轨事故的发生。2、安装场地2.1 组装场地应在门机轨道内侧，组装场地内应无障碍物。2.2 门机场地内应平整。2.3 场地不应有积水，并有排水措施。2.4 吊车作业区域应无高压线及其它电力线通过。3、安装要求门机的安装应由具有安装资质的单位和具有安装资格的人员进行安装。3.1 安装技工必须熟悉本机的结构、技术特征，电气元件的安装必须由专门电工进行安装。3.2 安装前清点：按编好的序号检查各部分组件、部件是否齐全，清点包装并与清单对照，检查数量、种类，检查各组件、总成及其各构件是否齐全、完好，有无损伤、损坏，重要的安装面有无损伤。3.3 对当天、当班要组装的部件进行清洁，做好安装所需的工具、设备的准备工作。3.4 电气元件的组装：电气元件的安装应根据电气接线图和电气原理图进行安装。3.5 安装时要严禁碰、刮伤安装面以及连接销、轴等的机械加工面。3.6 主要钢结构的连接螺栓安装时，应以螺栓的对称 （对角）位置从内向外 （或从外向内）逐次按规定的扭距旋紧螺母，要求有垫圈的要安装垫圈。3.7 吊运时要严格遵守起吊安全操作规程。3.8 待安装...
