门禁集系统施工方案

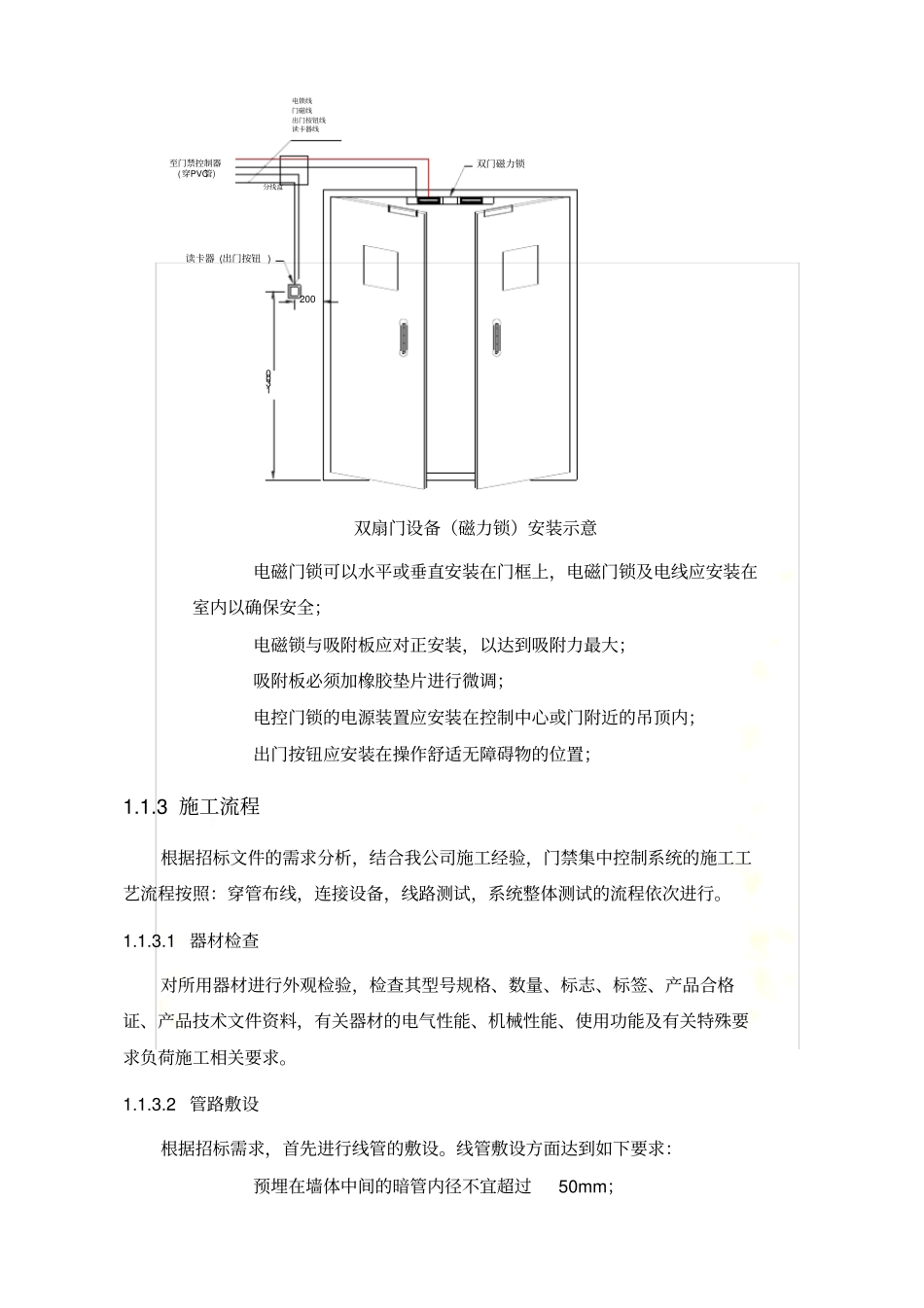

门禁集系统施工方案第1章各子系统施工方法及工艺1.1 门禁集中控制系统1.1.1 系统组成由门禁控制器、读卡器、磁力锁、出门按钮组成。1.1.2 系统实施方案系统设置一台管理主机，放置在监控中心；在管理主机上安装门禁管理软件，负责对整个门禁系统的维护管理；控制器为系统的核心部件，负责整个系统输入、输出信息的处理和储存、控制等。为方便现场施工和日常维护，所有管线均设置于PVC 穿线管当中，系统做好防雷接地。门控点设备安装示意图如下：电锁门磁950读卡器 (出门按钮 )电锁线门磁线出门按钮线读卡器线分线盒( 穿PVC管)至门禁控制器2001501300单扇门设备安装示意读卡器 (出门按钮 )双门磁力锁1300至门禁控制器分线盒(穿PVC管)200读卡器线出门按钮线门磁线电锁线双扇门设备（磁力锁）安装示意电磁门锁可以水平或垂直安装在门框上，电磁门锁及电线应安装在室内以确保安全；电磁锁与吸附板应对正安装，以达到吸附力最大；吸附板必须加橡胶垫片进行微调；电控门锁的电源装置应安装在控制中心或门附近的吊顶内；出门按钮应安装在操作舒适无障碍物的位置；1.1.3 施工流程根据招标文件的需求分析，结合我公司施工经验，门禁集中控制系统的施工工艺流程按照：穿管布线，连接设备，线路测试，系统整体测试的流程依次进行。1.1.3.1 器材检查对所用器材进行外观检验，检查其型号规格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的电气性能、机械性能、使用功能及有关特殊要求负荷施工相关要求。1.1.3.2 管路敷设根据招标需求，首先进行线管的敷设。线管敷设方面达到如下要求：预埋在墙体中间的暗管内径不宜超过50mm；楼板中的暗管内径宜为15~25mm；直线布管 30m 处应设置拉线盒或接线箱；暗配管制转弯角度应大于90° ，在路径上每根暗管的转弯角度不得多于二个，并不应有S 弯出现；在弯曲布管时每间隔15m 处，应设置暗拉线盒或接线箱；暗配管转弯的弯曲半径不应小于该管外径的6 倍，如暗管外径大于50mm 时，不应小于 10 倍。1.1.3.3 刷卡机安装安装在台面或者墙面上，前面安装距离地面100cm，应严密防水、防尘；刷卡机的固定方法以施工现场条件而定；固定螺丝需拧紧，不应产生松动现象；安装位置应符合设计要求。1.1.3.4 接地安装机柜，配线设备及金属钢管、槽道、接地体，保护接地导线截面、颜色应符合设计要求，并保持良好的电气连接，压接处牢固可靠。1.1.4 施工工艺设备安装：必须按照设备随机提供的设备安...
