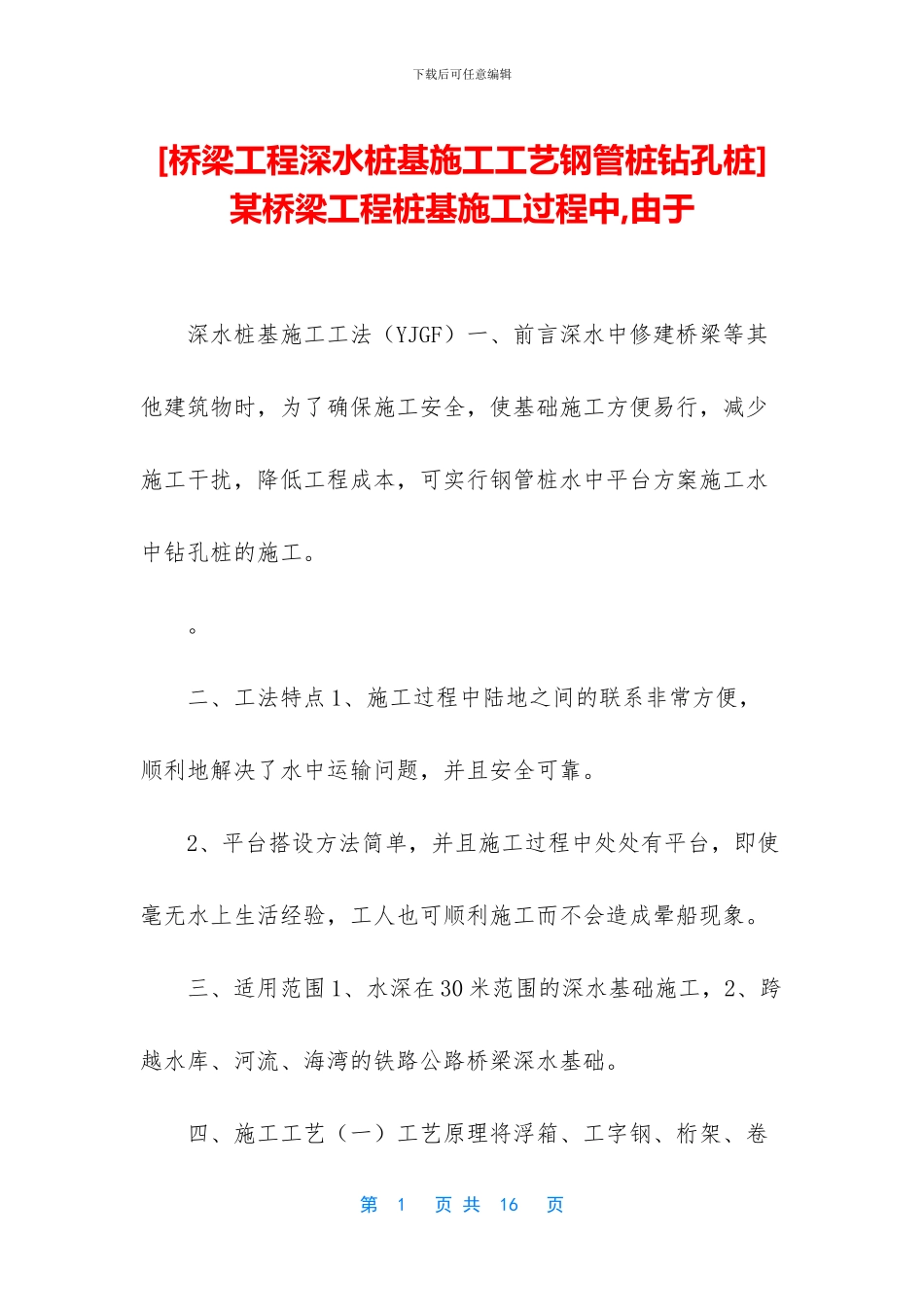

下载后可任意编辑[桥梁工程深水桩基施工工艺钢管桩钻孔桩]某桥梁工程桩基施工过程中,由于 深水桩基施工工法（YJGF）一、前言深水中修建桥梁等其他建筑物时，为了确保施工安全，使基础施工方便易行，减少施工干扰，降低工程成本，可实行钢管桩水中平台方案施工水中钻孔桩的施工。 。 二、工法特点 1、施工过程中陆地之间的联系非常方便，顺利地解决了水中运输问题，并且安全可靠。 2、平台搭设方法简单，并且施工过程中处处有平台，即使毫无水上生活经验，工人也可顺利施工而不会造成晕船现象。 三、适用范围 1、水深在 30 米范围的深水基础施工，2、跨越水库、河流、海湾的铁路公路桥梁深水基础。 四、施工工艺（一）工艺原理将浮箱、工字钢、桁架、卷第 1 页 共 16 页下载后可任意编辑扬机、卷扬机带动的旋转底座和起重机大臂等拼装组成浮吊，利用浮吊将浮箱和工字钢组成的导向船为导向框架，使用浮吊依靠导向船打设钢管桩，搭设水中平台，以水中作业平台为依托，下设钢护筒、钻孔、下放钢筋笼、灌注混凝土。 （二）工艺流程（见图一）(三)施工方法要点 1、钢管桩及钢护筒的制作钢管桩所用的钢管和钻孔的水中部分所用的钢护筒，均现场卷制。一般选用 10~14mm 厚的钢板，卷成小节后，将小节焊接成大节。 每节钢管之间采纳内外周圈焊接，焊缝宽度不小于 2cm。 2、浮箱拼装浮箱是浮吊的基础，由若干个小钢箱组成。小钢箱外型为长方体底部周边为圆角，顶部为长方形，钢箱钢板厚度 3mm，内部有钢制中隔板，顶部焊有带螺栓眼和卡销眼的角钢及钢板，小钢箱之间通过螺栓和卡销来互相连接，顶部预留有锚栓孔，以连接固定锚机或其他需要固定的设备。 第 2 页 共 16 页下载后可任意编辑 深水桩基施工工艺流程图（图一）修建临时码头器材下水拼浮吊、导向船、运输船船预制砼水下锚碇抛设锚碇．埋设地垄测量定桥中线、确定抛锚、地垄位置焊接钢管桩测量水深导向船定位钢管桩定位，通过导向架安放钢管桩焊接平台成型振动锤打入钢管桩钻机就位测量定钻孔桩位安放护筒导向框架卷制钢护筒运输船运输浮吊起吊就位钢护筒振动锤打入钢护筒钻进成孔气举式反循环清孔、下放钢筋笼砼运输车运输砼、运输船浮吊起吊运输料斗．灌注砼成桩钻机移位拆除平台在岸边用汽车吊依次将小钢箱吊放下水,通过螺栓连接和卡销连接并用的方式拼装成一个大浮箱。 (三)施工方法要点 1、钢管桩及钢护筒的制作钢管桩所用的钢管和钻孔的水中部分所用的钢护筒，...
