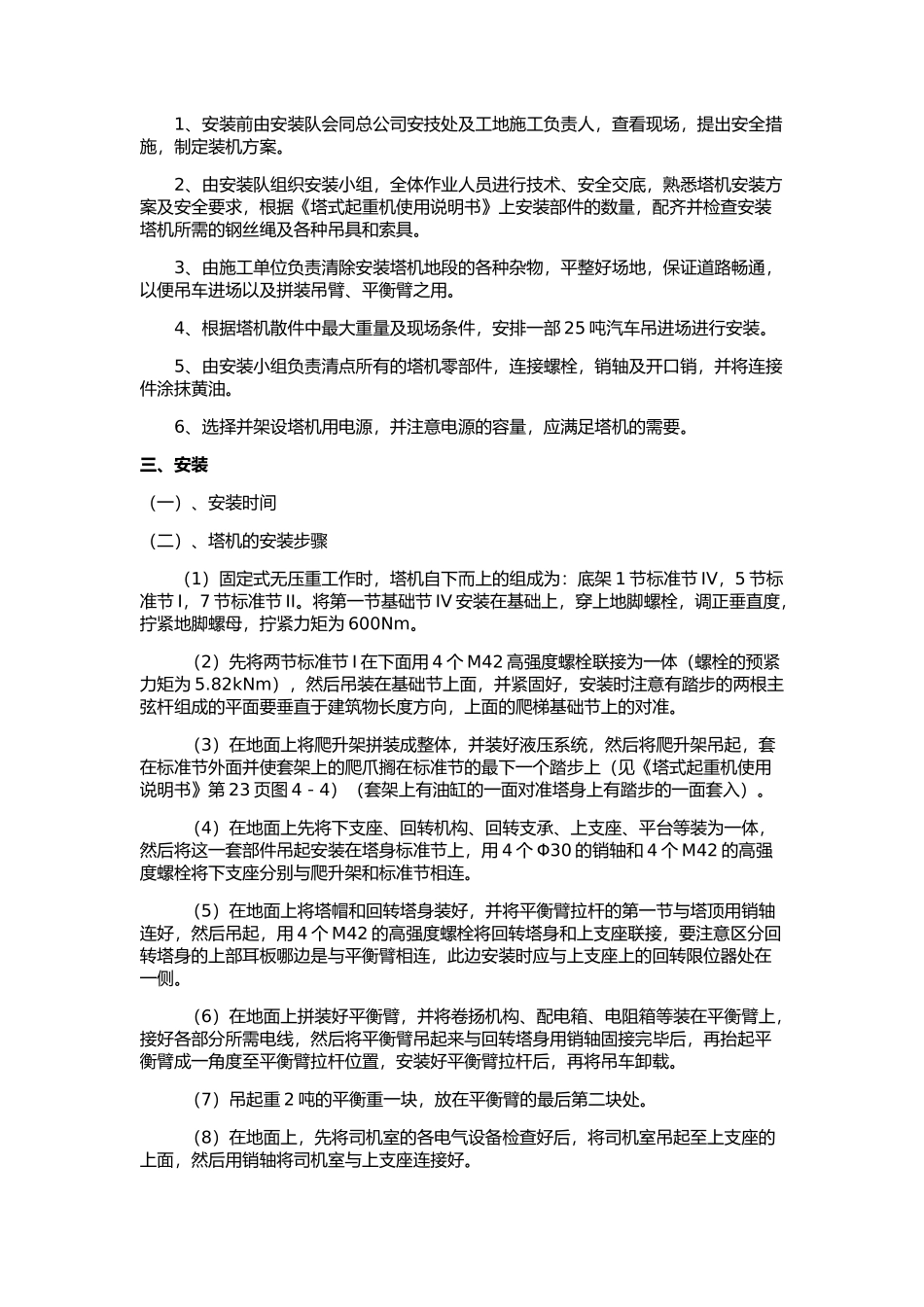

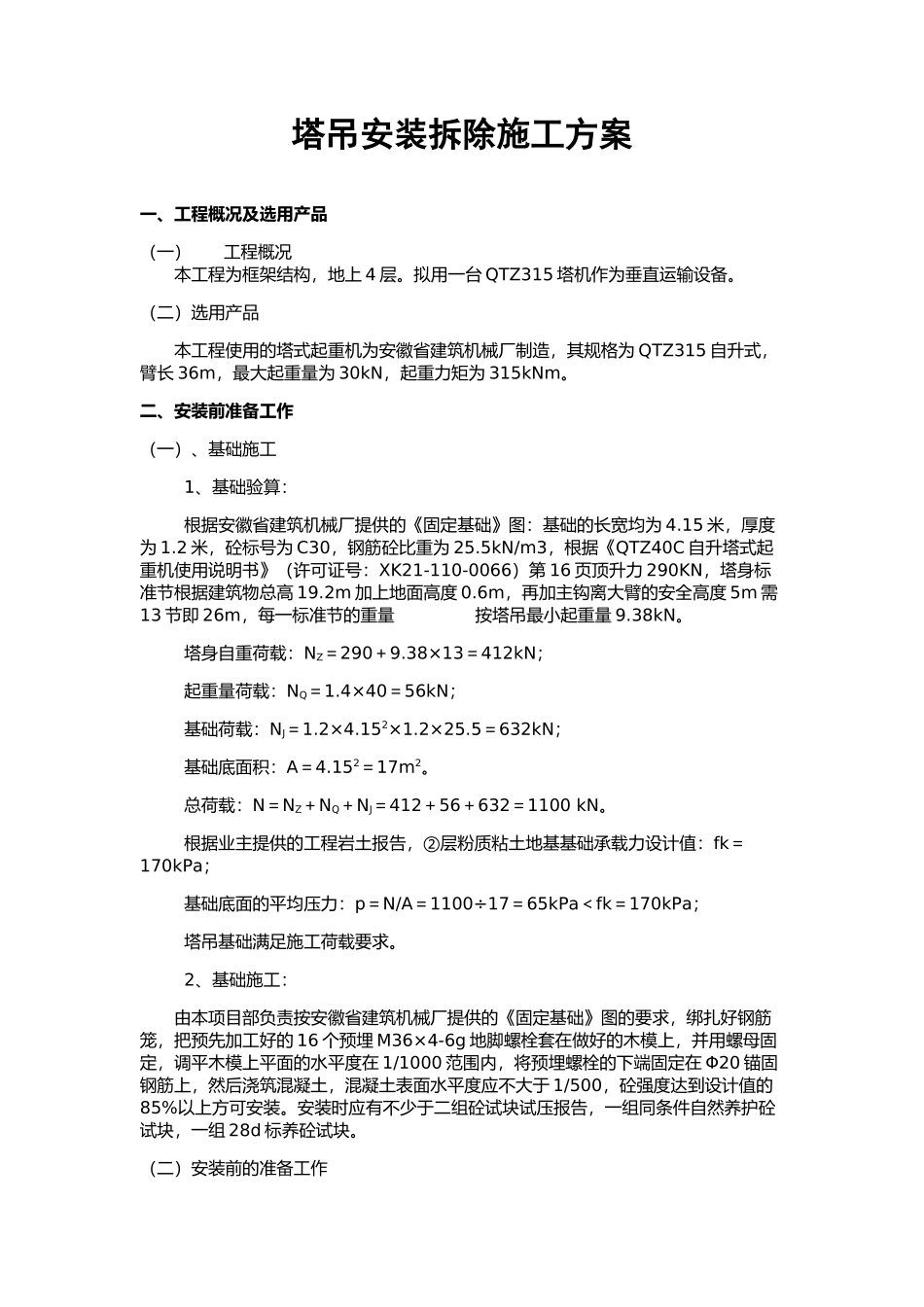

塔吊安装拆除施工方案一、工程概况及选用产品（一）工程概况本工程为框架结构，地上4层。拟用一台QTZ315塔机作为垂直运输设备。（二）选用产品本工程使用的塔式起重机为安徽省建筑机械厂制造，其规格为QTZ315自升式，臂长36m，最大起重量为30kN，起重力矩为315kNm。二、安装前准备工作（一）、基础施工1、基础验算：根据安徽省建筑机械厂提供的《固定基础》图：基础的长宽均为4.15米，厚度为1.2米，砼标号为C30，钢筋砼比重为25.5kN/m3，根据《QTZ40C自升塔式起重机使用说明书》（许可证号：XK21-110-0066）第16页顶升力290KN，塔身标准节根据建筑物总高19.2m加上地面高度0.6m，再加主钩离大臂的安全高度5m需13节即26m，每一标准节的重量按塔吊最小起重量9.38kN。塔身自重荷载：NZ＝290＋9.38×13＝412kN；起重量荷载：NQ＝1.4×40＝56kN；基础荷载：NJ＝1.2×4.152×1.2×25.5＝632kN；基础底面积：A＝4.152＝17m2。总荷载：N＝NZ＋NQ＋NJ＝412＋56＋632＝1100kN。根据业主提供的工程岩土报告，②层粉质粘土地基基础承载力设计值：fk＝170kPa；基础底面的平均压力：p＝N/A＝1100÷17＝65kPa＜fk＝170kPa；塔吊基础满足施工荷载要求。2、基础施工：由本项目部负责按安徽省建筑机械厂提供的《固定基础》图的要求，绑扎好钢筋笼，把预先加工好的16个预埋M36×4-6g地脚螺栓套在做好的木模上，并用螺母固定，调平木模上平面的水平度在1/1000范围内，将预埋螺栓的下端固定在Φ20锚固钢筋上，然后浇筑混凝土，混凝土表面水平度应不大于1/500，砼强度达到设计值的85%以上方可安装。安装时应有不少于二组砼试块试压报告，一组同条件自然养护砼试块，一组28d标养砼试块。（二）安装前的准备工作1、安装前由安装队会同总公司安技处及工地施工负责人，查看现场，提出安全措施，制定装机方案。2、由安装队组织安装小组，全体作业人员进行技术、安全交底，熟悉塔机安装方案及安全要求，根据《塔式起重机使用说明书》上安装部件的数量，配齐并检查安装塔机所需的钢丝绳及各种吊具和索具。3、由施工单位负责清除安装塔机地段的各种杂物，平整好场地，保证道路畅通，以便吊车进场以及拼装吊臂、平衡臂之用。4、根据塔机散件中最大重量及现场条件，安排一部25吨汽车吊进场进行安装。5、由安装小组负责清点所有的塔机零部件，连接螺栓，销轴及开口销，并将连接件涂抹黄油。6、选择并架设塔机用电源，并注意电源的容量，应满足塔机的需要。三、安装（一）、安装时间（二）、塔机的安装步骤（1）固定式无压重工作时，塔机自下而上的组成为：底架1节标准节IV，5节标准节I，7节标准节II。将第一节基础节IV安装在基础上，穿上地脚螺栓，调正垂直度，拧紧地脚螺母，拧紧力矩为600Nm。（2）先将两节标准节I在下面用4个M42高强度螺栓联接为一体（螺栓的预紧力矩为5.82kNm），然后吊装在基础节上面，并紧固好，安装时注意有踏步的两根主弦杆组成的平面要垂直于建筑物长度方向，上面的爬梯基础节上的对准。（3）在地面上将爬升架拼装成整体，并装好液压系统，然后将爬升架吊起，套在标准节外面并使套架上的爬爪搁在标准节的最下一个踏步上（见《塔式起重机使用说明书》第23页图4－4）（套架上有油缸的一面对准塔身上有踏步的一面套入）。（4）在地面上先将下支座、回转机构、回转支承、上支座、平台等装为一体，然后将这一套部件吊起安装在塔身标准节上，用4个Φ30的销轴和4个M42的高强度螺栓将下支座分别与爬升架和标准节相连。（5）在地面上将塔帽和回转塔身装好，并将平衡臂拉杆的第一节与塔顶用销轴连好，然后吊起，用4个M42的高强度螺栓将回转塔身和上支座联接，要注意区分回转塔身的上部耳板哪边是与平衡臂相连，此边安装时应与上支座上的回转限位器处在一侧。（6）在地面上拼装好平衡臂，并将卷扬机构、配电箱、电阻箱等装在平衡臂上，接好各部分所需电线，然后将平衡臂吊起来与回转塔身用销轴固接完毕后，再抬起平衡臂成一角度至平衡臂拉杆位置，安装好平衡臂拉杆后，再将吊车卸载。（7）吊起重2吨的平衡重一块，放在平衡臂的最后第二块处。（8）在地面上，先将司机室的各电气设备检查好后，将司机室吊...
