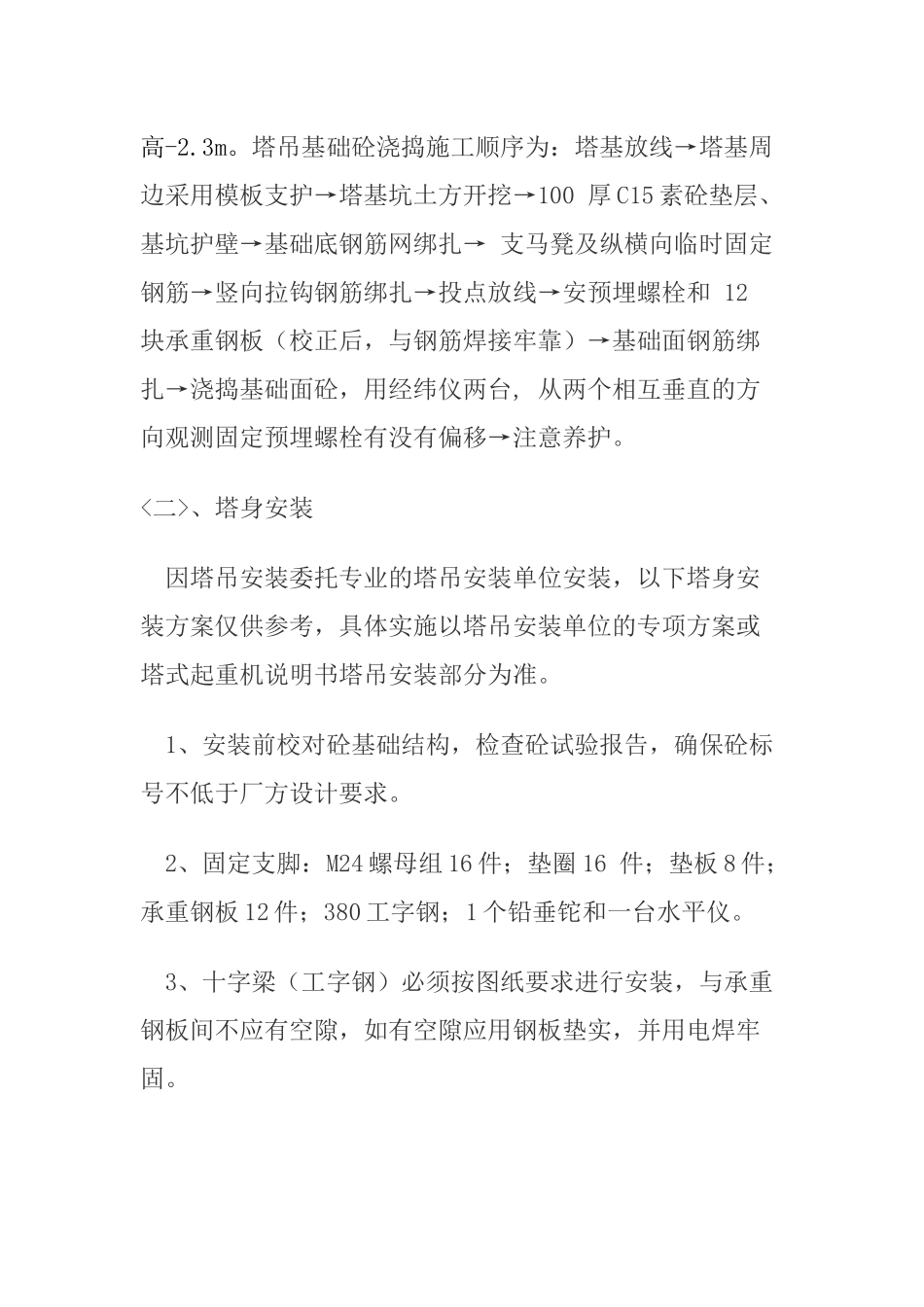

QTZ63塔吊安装施工方案一、工程概况复旦路小学教学楼，位于哈尔滨南岗区，总建筑面积6000平方米，其中局部地下100平方米，地上5900平方米，教学楼为4层，为14班型小学校，一~四层为普通教师，教师业务用房、会议室等。本工程室内外高差0.45米，一层层高为4.2米，二~四层层高为3.6米，教学楼总浇筑高度为17米。二、塔吊性能参数概况本工程共投入塔吊共1台，为QTZ63塔吊。选用的塔吊型号为QTZ63塔吊，自重Gmax=67.1t,Gmin=61.1t；基础最大受荷弯矩Mmax=1796KN.M,最大水平荷载Fmax=73.5KN；其塔吊标准吊臂臂长为55m；塔吊标准节1.6×1.6×2.8；最大起重6吨，最大幅度起重量1吨，平衡臂长11.310m，配重13.5吨；其自由高度可达40m，电功率31KW，380V，50HZ，配有力距限制器，重量限制器，变幅限位以及各种信号装置。根据本工程建筑物±0.000上高度最大值为17m，加±0.000以下至塔吊基础面2m，塔吊吊勾伸缩空间约10m，故整机安装高度约29m；基本能满足本工程的材料运输需要。三、机具配备配备以下仪器及机具、劳保用品：1、16吨吊车一台，手拉辘轳2吨2只、大、小锤：橄榄冲配套2、经纬仪一台。3、万用表一只，兆欧表一只，接地摇表一只。4、活络板手12”2把、18”4把，螺丝刀一套，各种索具配套。5、安全帽每人一只、安全带10付、手套30付，工具包2只。6、棕绳30M/根：2根四、塔吊安装程序及要求<一>、地基与基础：固定式塔式起重机的地基基础是保证塔吊安全使用的必要条件，基础严格参照《塔式起重机说明书基础部分》的说明施工。塔吊基础中心位置5轴以北4.5m，F轴以东11.14m处，1.2*1.2*7.7交叉梁基础，C35砼。基础顶标高-2.3m。塔吊基础砼浇捣施工顺序为：塔基放线→塔基周边采用模板支护→塔基坑土方开挖→100厚C15素砼垫层、基坑护壁→基础底钢筋网绑扎→支马凳及纵横向临时固定钢筋→竖向拉钩钢筋绑扎→投点放线→安预埋螺栓和12块承重钢板（校正后，与钢筋焊接牢靠）→基础面钢筋绑扎→浇捣基础面砼，用经纬仪两台,从两个相互垂直的方向观测固定预埋螺栓有没有偏移→注意养护。<二>、塔身安装因塔吊安装委托专业的塔吊安装单位安装，以下塔身安装方案仅供参考，具体实施以塔吊安装单位的专项方案或塔式起重机说明书塔吊安装部分为准。1、安装前校对砼基础结构，检查砼试验报告，确保砼标号不低于厂方设计要求。2、固定支脚：M24螺母组16件；垫圈16件；垫板8件；承重钢板12件；380工字钢；1个铅垂铊和一台水平仪。3、十字梁（工字钢）必须按图纸要求进行安装，与承重钢板间不应有空隙，如有空隙应用钢板垫实，并用电焊牢固。a、塔身采用∠200×20角钢和600×600见方钢板等构件组成固定；b、必修保证鱼尾板的安装尺寸150mm；c、固定支脚应按电气要求正确接地；d、将固定支脚和固定框装在一起（固定框仅供临时埋设固定支脚用）；e、将固定支脚和固定框安放在加强钢筋上，并在固定支脚支板下用木楔块调整固定支脚的位置；f、塔身标准节在固定框上安装完毕后，从两个方向检查其垂直度；g、浇注塔吊基础砼，待其干硬后，拆下固定框和塔身加强标准节。4、安装基础及第二节，注意爬爪方向，装上套架，并装上套架上的操作平台。5、在地面上将回转机构、司机室和操作平台连成整体，并装好可能安装的电气，然后将此组件吊到塔身上用锁轴连好打上保险锁，在此过程中还得注意方向。6、吊装塔顶：吊装前在地面先把塔顶上的平台扶梯装好，然后把塔顶装到回转盘上，用销轴及螺栓固定。7、拼装平衡臂及上面的拉杆起升机构。并把主卷扬的电线接好，将平衡臂主件吊起，用销轴将平衡臂拉杆与塔顶点连接好，接好电源。8、在塔吊的正方向（根据现场情况）拼装吊臂及拉杆滑轮组，小车牵引机构，维修吊栏，用汽车吊将吊臂与塔帽前根部连接好，用主卷扬将拉杆拉起与塔顶点连接好。9、装配重，按图纸要求不能错位，最后用螺杆将配重块固定。10、接小车电源，穿绕起钢丝绳。11、主塔完毕，检查各处结构是否牢靠，传动机构(包括钢丝绳、滑轮)是否正常。对电气及安全装置进行调试，确认无误后方可加节。五、塔吊顶升程序及要求1、顶升前的准备：（1）、将标准节吊至塔吊的正方向排立，对标准节的销孔销轴进行清...
