PHC预应力混凝土管桩施工方案

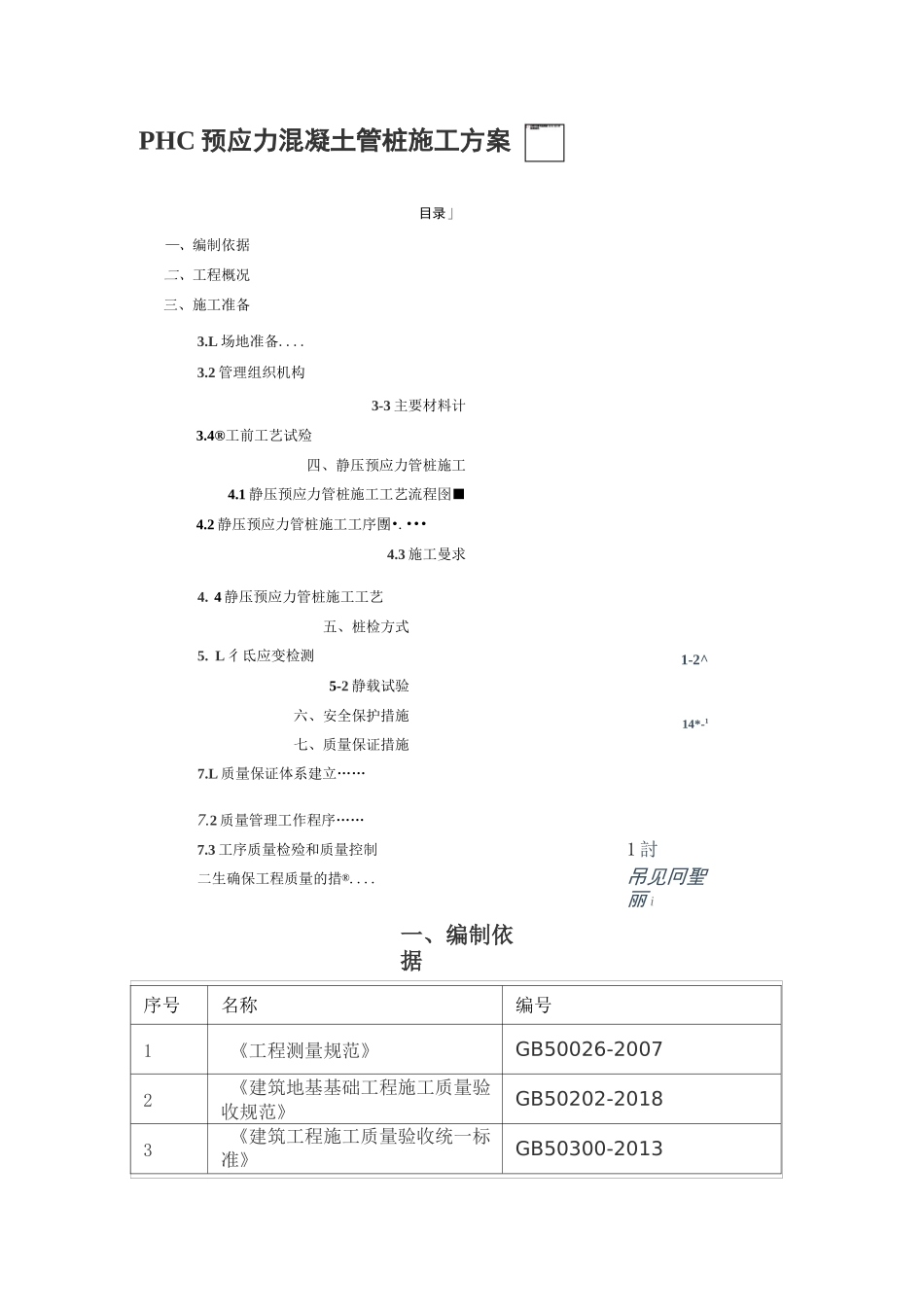

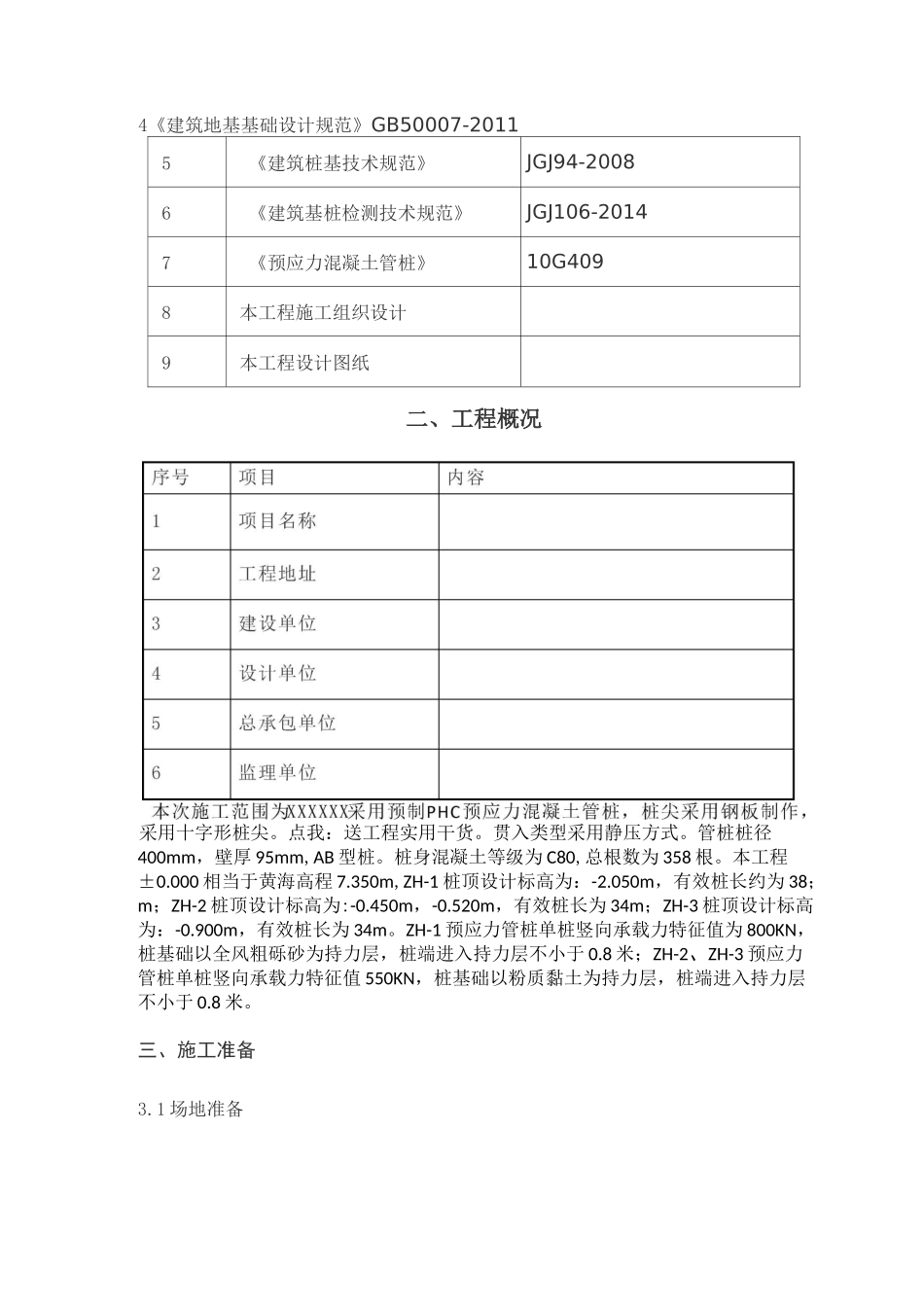

PHC 预应力混凝土管桩施工方案目录」—、编制依据二、工程概况三、施工准备3.L 场地准备....3.2 管理组织机构3-3 主要材料计3.4®工前工艺试殓四、静压预应力管桩施工4.1 静压预应力管桩施工工艺流程囹■4.2 静压预应力管桩施工工序團•.•••4.3 施工曼求4. 4 静压预应力管桩施工工艺五、桩检方式5. L 彳氐应变检测5-2 静载试验六、安全保护措施七、质量保证措施7.L 质量保证体系建立……1-2^14*-17.2 质量管理工作程序……7.3 工序质量检殓和质量控制二生确保工程质量的措®....1 討吊见冋聖丽 i一、编制依据序号名称编号1《工程测量规范》GB50026-20072《建筑地基基础工程施工质量验收规范》GB50202-20183《建筑工程施工质量验收统一标准》GB50300-20134《建筑地基基础设计规范》GB50007-20115《建筑桩基技术规范》JGJ94-20086《建筑基桩检测技术规范》JGJ106-20147《预应力混凝土管桩》10G4098本工程施工组织设计9本工程设计图纸二、工程概况采用十字形桩尖。点我：送工程实用干货。贯入类型采用静压方式。管桩桩径400mm，壁厚 95mm,AB 型桩。桩身混凝土等级为 C80,总根数为 358 根。本工程±0.000 相当于黄海高程 7.350m,ZH-1 桩顶设计标高为：-2.050m，有效桩长约为 38；m；ZH-2 桩顶设计标高为:-0.450m，-0.520m，有效桩长为 34m；ZH-3 桩顶设计标高为：-0.900m，有效桩长为 34m。ZH-1 预应力管桩单桩竖向承载力特征值为 800KN，桩基础以全风粗砾砂为持力层，桩端进入持力层不小于 0.8 米；ZH-2、ZH-3 预应力管桩单桩竖向承载力特征值 550KN，桩基础以粉质黏土为持力层，桩端进入持力层不小于 0.8 米。三、施工准备3.1 场地准备编号ZH-ltJZH-ZH-（1）处理施工场地内影响压桩的上空及地下障碍物。（2）平整及处理施工场地，达到地面平整、排水通畅、坡度不大于 2%。对于可能不适合压桩机正常运行的松软场地应作处理，使场地的承压能力能满足压桩机正常运行的要求。（3）在不受施工影响的地方设置基桩轴线的控制点和水准基点，且标记明显并作好保护。（4）施工现场必要的工作人员到位、配套工种齐备。并向施工人员进行技术安全交底。3.2 管理组织机构项目经理3.4 施工前工艺试验开工前进行试桩 6 根。施工前的工艺试验主要是验证以下几个方面：（1）单桩承载力特征值；（2）根据地质情况和设计桩径选择的施工机具、设备、施工工艺是否满足设计要求；（3）.验证设计参数及处理效果。四、静压预应...
